巧用网络分析仪的校准

最好采用夹具上校准，使用用户定义的校准件功能。对校准的物理特性进行表征，并将参数输入到仪表内部。校准方法的选择与应用根据测试参数和测试精度要求选择合适的校准方式。不同校准方法各有优缺点，需根据被测件特性和测试需求进行选择。

网络分析仪校准的核心是选择与场景匹配的方法：SOLT校准适用常规高频测量，TRL校准解决特殊高频环境需求，电子校准提升效率，端口延伸校准适配远程测量。

总结矢量网络分析仪校准是确保测量准确性的基石，其方法选择需权衡精度、效率与成本。

网络分析仪能测什么

网络分析仪在元器件表征测试中发挥关键作用，可测量传输、反射和阻抗参数，提供s参数（S1S1S2S22）等详细信息。其用途广泛，涉及频谱分析、脉冲测量、功率放大器表征和有源器件测试。VNA能执行各种测量，包括频谱分析、脉冲测量、功率放大器表征和有源器件测试，为射频系统提供广泛支持。

网络分析仪能测量各种微波网络参数的幅度和相位特性。具体来说：散射参数：网络分析仪能够测量微波网络的散射参数，这些参数描述了网络端口之间的信号传输和反射情况。增益和损耗：通过测量，网络分析仪可以确定微波网络的增益和损耗。

有无源混合器件 天线相关器件：Antennas（天线），网络分析仪可测试天线的阻抗、辐射方向图、增益等参数。

矢量网络分析仪可以测量的参数主要包括反射系数、传输系数、相位、频率响应等。

网络分析仪是一款用于精准测量、分析电子信号特性与网络性能的精密电子测试仪器。

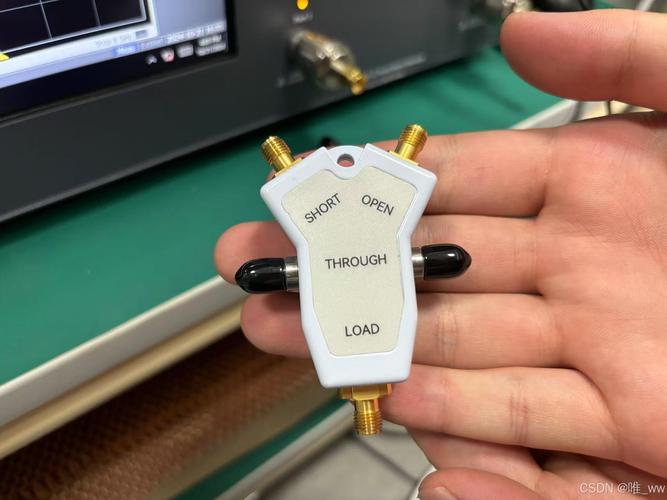

7分钟学会网络分析仪的校准

修正被测件测试结果。校准类型：频响校准：消除幅度和相位随频率变化的误差。矢量校准：消除更全面的误差项，精度更高。单端口校准（以反射测试为例）误差模型：包含方向性误差（ED）、反射跟踪误差（ERT）、源匹配误差（ES）等。需测试三个标准件（如短路、开路、负载），联立方程组求解误差项。

是德科技（原Agilent）网络分析仪的使用方法主要分为校准和设定规格选择两个核心步骤，具体操作流程如下：校准操作流程校准是确保测量准确性的关键步骤，需按以下顺序完成：基础参数设置 按下prest键初始化仪器，选择OK确认。

巧用网络分析仪的校准 网络分析仪校准的目的是消除测试的系统误差，确保测试结果的准确性。校准过程涉及对标准件的测试，以获取系统误差项的具体数值，并通过计算对被测件（DUT）的测试结果进行修正，从而得到被测件的真实值。

矢量网络分析仪校准是确保测量准确性的关键步骤，其核心在于消除测试系统误差，使测量结果更贴近被测器件（DUT）的真实性能。以下从校准原理、方法、重要性及特殊场景挑战等方面展开说明：校准原理与核心作用矢量网络分析仪默认将测试端口作为参考平面，超出该平面的电缆、连接器等均会被纳入测量范围，导致误差。

谁知道网络分析仪使用方法?

是德科技（原Agilent）网络分析仪的使用方法主要分为校准和设定规格选择两个核心步骤，具体操作流程如下：校准操作流程校准是确保测量准确性的关键步骤，需按以下顺序完成：基础参数设置 按下prest键初始化仪器，选择OK确认。

校准后的 NanoVNA 网络分析仪使用核心步骤： 设备连接与基础设置 操作前需确保被测设备与 NanoVNA 端口正确匹配。若测试单端口设备（如天线），选择 Port 1 作为连接点；针对双端口设备（如滤波器），需将输入与输出分别接入 Port 1 和 Port 2。射频线缆需拧紧接头，避免测试误差。

正确操作：在操作过程中，应遵循仪器的使用说明书和安全操作规程。避免误操作导致仪器损坏或测量结果不准确。综上所述，HP/惠普8753E网络分析仪的正确使用方法包括开机与初始化、连接测试设备、设置测量参数、执行测量、保存与导出数据以及注意事项等方面。

数据分析：测量完成后，分析仪会显示测量结果。用户可以通过分析这些数据，如绘制图表和计算关键性能指标，进一步了解被测设备的网络特性。安全与维护 使用网络分析仪时，请遵守以下准则： 安全操作：遵循仪器的安全规定，注意电源安全，防止触电或短路事故。

在正确使用的情况下，网络分析仪是某些最精确的射频测量工具之一，其典型精度可达到±0.1 dB和±0.1度。 它能够执行精确且可重复的射频测量。 网络分析仪提供了广泛的配置和测量能力，与它们的应用范围一样广泛。

《E5061A网络分析仪操作手册》主要涵盖产品使用方法及常见故障解决方案。

网络分析仪上的match功能具体有什么作用

1、负载匹配调整：射频和微波系统中，负载与传输线的阻抗匹配直接决定信号传输效率，Match功能可以精准调整负载阻抗与传输线特性阻抗一致，减少信号反射，避免功率损耗。

2、网络分析仪的Match（匹配）功能核心是解决阻抗匹配相关问题，保障电子系统信号传输与测量的准确性，具体用途分为三类 优化电子系统信号传输性能在通信、雷达等电子系统中，组件间阻抗不匹配会引发信号反射，大幅降低信号传输质量。

3、网络分析仪是一款用于精准测量、分析电子信号特性与网络性能的精密电子测试仪器。

4、网络分析仪的Match模块核心是用于射频、微波场景下的阻抗匹配优化，帮助减少信号反射、提升功率传输效率，同时辅助完成天线、电路的性能调试与优化。 阻抗匹配核心功能它可以先分析负载的阻抗特性，再通过调整匹配网络的参数，让负载阻抗和源阻抗达成匹配，减少信号反射、降低传输损耗，让更多功率可以有效传递到负载端。

5、矢量网络分析仪原理（二）——误差模型分析在矢量网络分析仪（矢网）的实际测量中，由于连接用的射频线缆、连接器、夹具等附件的存在，以及定向耦合器隔离端口的不完美隔离，测得的S参数会受到这些因素的影响，从而产生误差。为了准确获取待测件（DUT）的真实S参数，需要对矢网的误差模型进行分析和校正。

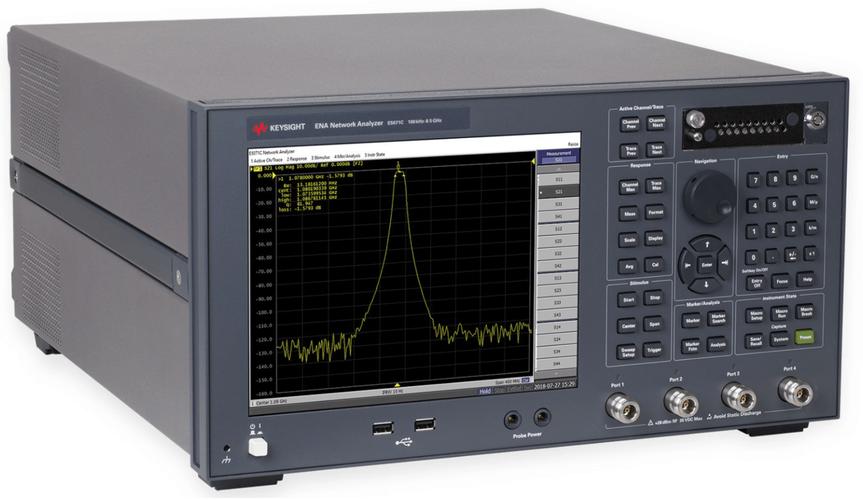

网络分析仪与频谱分析仪究竟有何区别?

1、网络分析仪用于测量反射、插入损耗、S参数以及传输和回波损耗，涉及设备组件的测量。

2、网络分析仪与频谱分析仪的主要区别如下：测量对象不同：频谱分析仪专注于测量输入信号的幅度与频率关系，适用于电子设备的参数分析，特别是无线发射器。网络分析仪则侧重于分析和测量电气网络的响应，用于表征设备或网络在射频电路中的行为。

3、频谱分析仪与网络分析仪之间的区别主要体现在它们进行的测量和操作方式上。频谱分析仪专注于信号分析，而网络分析仪则创建信号并表征接收信号的设备。网络分析仪用于测量反射、插入损耗、S参数和传输/回波损耗，关注于设备组件的测量，而频谱分析仪则更多地关注信号本身的特性，如载波功率电平和噪声谐波等。

4、但在某些情况下，其准确性可能不如专用网络分析仪。综上所述，尽管网络分析仪和频谱分析仪在某些功能上有所重叠，但它们的主要用途、分析参数和使用场景存在显著差异。因此，不建议将网络分析仪直接当作频谱仪使用。市面上虽然有一些设计为频谱和网络分析两用的仪器，但其性能通常略逊于专用仪器。
