网络分析仪和矢量网络分析仪

今天给各位分享网络分析仪和矢量网络分析仪的知识，其中也会对网络分析仪和矢量网络分析仪区别进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

• 1、我们每天都在用的矢网VNA,你了解多少?
• 2、矢量网络分析仪测量驻波比的工作原理
• 3、共模电感阻抗匹配的测试方法有哪些
• 4、矢量网络分析仪和射频网络分析仪有什么区别
• 5、是否可以将频谱分析仪当做网络分析仪使用?
• 6、关于电缆测试设备,用户应该使用TDR、网络分析仪,还是两者皆用?_百度...

我们每天都在用的矢网VNA,你了解多少?

1、矢网VNA是网络分析仪的一种，能够测量微波器件的矢量性能，包括幅频特性和相位特性。

2、基础网络分析到复杂表征：展示便携式、高性能及生产型矢网（VNA）的多样化应用。

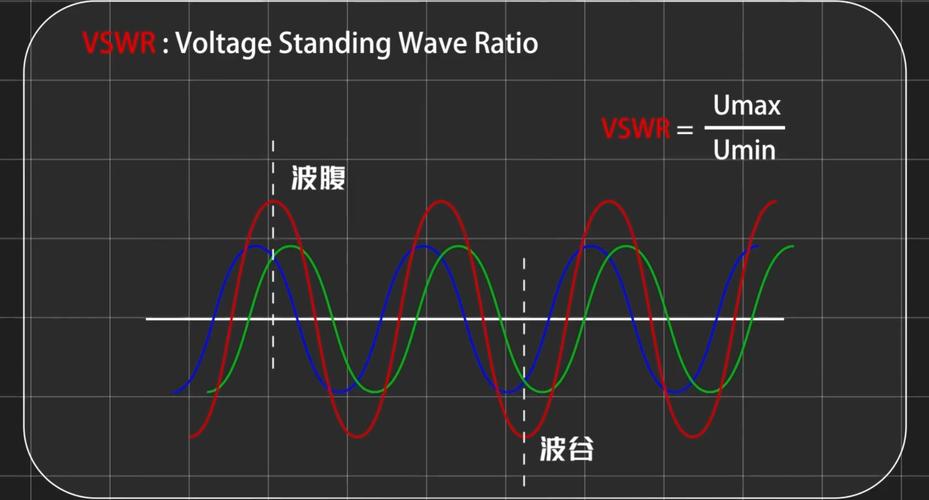

矢量网络分析仪测量驻波比的工作原理

1、矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

2、矢量网络分析仪测驻波的核心原理是通过采集被测射频链路中入射波与反射波的幅相信息，计算得到复反射系数，再通过幅相关系推导出驻波比（VSWR）。

3、矢量网络分析仪搭配定向耦合器测量驻波比的核心原理是通过定向耦合器分离主测试链路中的入射、反射微波信号，再由矢量网络分析仪比对两路信号的幅度与相位差，最终换算得到被测器件的电压驻波比（VSWR）。

4、矢量网络分析仪（矢网）通过采集测试端口的入射波与反射波的幅度、相位完整信息，计算得到反射系数，再通过固定公式转换为行波驻波比、回波损耗等驻波特性参数 驻波与反射系数的基础关系射频信号在特性阻抗为Z0的传输线中传输时，若负载阻抗ZL与传输线特性阻抗不匹配，会产生反射波。

5、用定向耦合器配合矢量网络分析仪测试驻波比的核心原理是：定向耦合器提取主测试链路中的入射、反射射频采样信号，矢量网络分析仪通过比对两路采样信号的幅度与相位，计算反射系数后换算得到驻波比。

共模电感阻抗匹配的测试方法有哪些

共模电感阻抗匹配的核心测试方法包括网络分析仪法、阻抗分析仪法和矢量网络分析仪法，其中网络分析仪法最为常用。 网络分析仪法这种方法通过测量S参数来精确计算阻抗，是研发和实验室环境下的首选。测试步骤： 校准仪器：使用校准件（如短路、开路、负载）对网络分析仪进行校准，以消除系统误差。

共模电感阻抗匹配的核心在于抑制共模噪声的同时不影响差分信号传输，需综合考虑频率、阻抗、寄生参数及电路布局。 阻抗特性匹配共模电感在目标频段（如EMC测试频段150kHz-30MHz）需呈现高阻抗，通常要求阻抗值大于源/负载阻抗的5-10倍（例如源阻抗50Ω时，电感阻抗需达250-500Ω）。

验证测试：按CISPR 25标准复测CE，确认噪声抑制效果。

共模电感和差模电感在阻抗匹配上的核心区别在于：它们对抗的噪声类型不同，因此阻抗特性、应用目标和电路连接方式存在根本差异。

环境噪声干扰 插排供电时，周围设备（如显示器、开关电源）的电磁噪声可能通过空间耦合或电源线传导至被测设备（DUT），掩盖真实干扰水平；LISN通过屏蔽和滤波设计可隔离外部噪声。

EMI泄漏风险提升 共模电感工作时会产生交变磁场，差模电感的绕组也会存在磁场辐射，两者距离过远时，原本被抑制的干扰信号会通过长距离走线的空间辐射、传导耦合等方式绕过滤波环节，导致整机的EMI合规测试不通过。

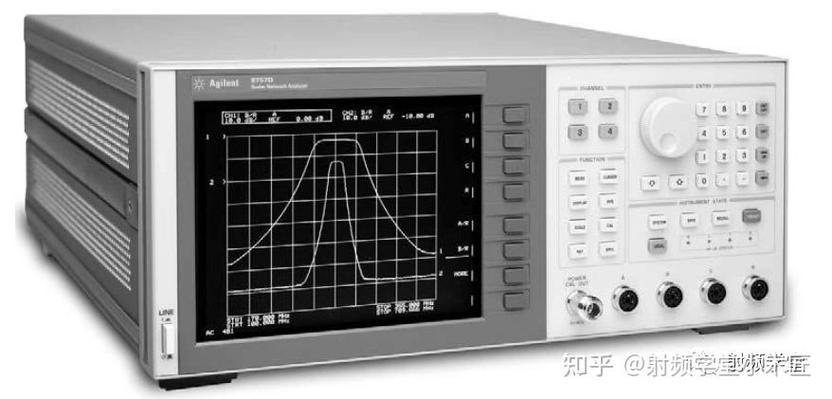

矢量网络分析仪和射频网络分析仪有什么区别

综上所述，矢量网络分析仪和标量网络分析仪在功能上有明显的区别。标量网络分析仪侧重于幅度测量，而矢量网络分析仪则同时具备幅度和相位的测量能力，提供更为详尽的测试结果。

频谱仪在无线通信、雷达、广播电视等领域的信号分析中应用广泛，能够帮助工程师评估信号质量、识别干扰源和优化系统性能。矢量网络分析仪则在射频和微波组件的设计与测试中发挥关键作用，特别是在射频前端模块、天线、滤波器和放大器等器件的性能验证中。

测试场景：矢量网络分析仪主要用于表征射频（RF）器件的性能，如S参数、复数阻抗等。它通过将已知信号发送到器件，并对输入信号和输出信号进行定比测量，实现对器件的表征。射频器件测试：用于测量射频放大器、滤波器、天线等器件的S参数，评估其增益、损耗、反射等性能。

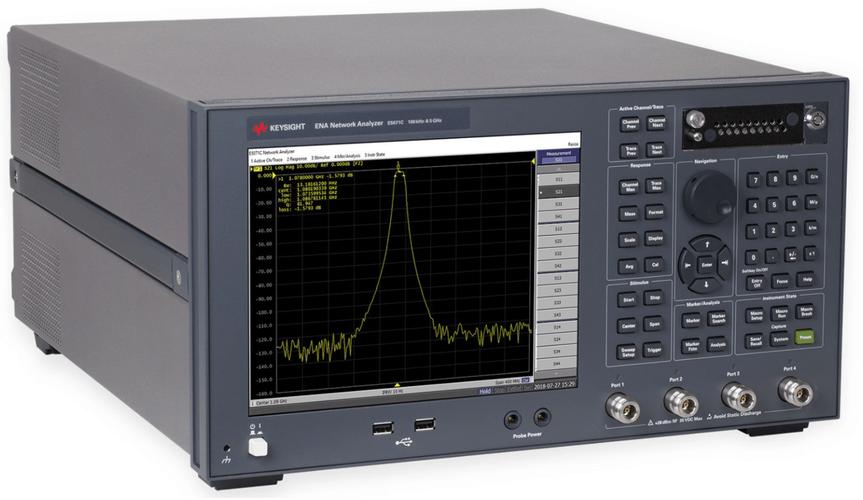

是否可以将频谱分析仪当做网络分析仪使用?

1、可以将频谱分析仪当作网络分析仪使用，但仅能进行标量测量，且存在功能与精度限制。具体方法及说明如下：方法1：使用频谱分析仪内置的跟踪信号源适用设备：大部分是德科技（Keysight）频谱分析仪可通过加装选件实现该功能。

2、可以将频谱分析仪当作网络分析仪使用，但仅能进行标量测量，且存在功能局限性。

3、网络分析仪用于测量反射、插入损耗、S参数以及传输和回波损耗，涉及设备组件的测量。

4、频谱分析仪：虽然可以用于测量反射系数，但在某些情况下，其准确性可能不如专用网络分析仪。综上所述，尽管网络分析仪和频谱分析仪在某些功能上有所重叠，但它们的主要用途、分析参数和使用场景存在显著差异。因此，不建议将网络分析仪直接当作频谱仪使用。市面上虽然有一些设计为频谱和网络分析两用的仪器，但其性能通常略逊于专用仪器。

5、网络分析仪与频谱分析仪的用途不同。矢量网络分析仪是用于测试器件或电路频率特性（包括幅频、相频特性）的仪器，或者说器件或电路的网络参数。频谱分析仪是用于测量信号的频谱参数。当然现在频谱分析仪往往不仅可以测信号的频谱，有的还可对信号的调制参数进行分析。

6、信号测试；NegPeak检波：适合小信号测试（如EMC测试）；Normal检波：同时观察信号和噪声。Q6：跟踪源（TG）的作用是什么？跟踪源与频谱仪形成自适应扫频测量系统，输出信号频率精确跟踪频谱仪调谐频率；搭配跟踪源后，频谱仪可用作简易标量网络分析，观测被测件的激励响应特性曲线（如频率响应、插入损耗）。

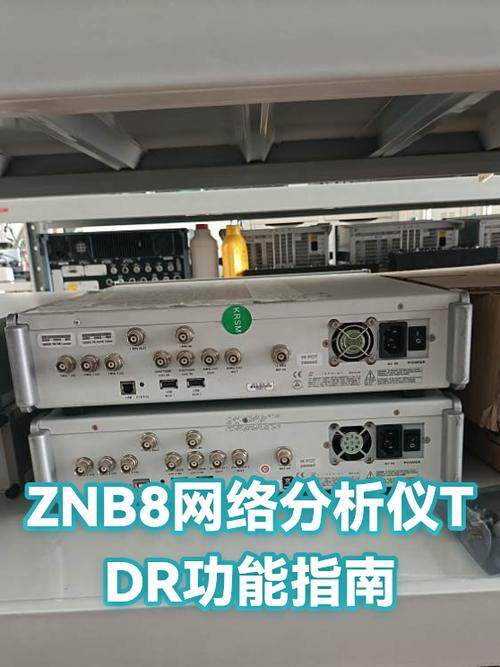

关于电缆测试设备,用户应该使用TDR、网络分析仪,还是两者皆用?_百度...

1、优先选TDR：若测试目标仅为快速定位简单故障，且电缆规范无高频或精度要求。优先选网络分析仪：若需高精度频域分析、相位匹配或严格VSWR测量，或电缆用于高频/宽带应用。两者结合使用：若测试需兼顾故障定位与频域性能验证，或规范明确要求两类数据。

2、时域反射法（TDR）该方法操作门槛较低，适合现场快速测试：- 原理：向电缆一端发射脉冲信号，信号在传输中遇到阻抗不匹配点会产生反射，通过对比发射与反射脉冲的时间差，结合电缆实际长度即可算出传播速度。

3、其原理是向电缆发送一个高速脉冲，并通过测量反射回来的信号强度和时间，来计算出阻抗值。操作时，需将TDR设备通过精密接头（如SMA）与被测USB线连接，设置脉冲参数后即可在显示屏上读取阻抗波形和数值。 网络分析仪测试法此法通过测量S参数（散射参数）来间接计算阻抗，特别适合高频测试。

4、矢量网络分析仪与TDR测试 矢量网络分析仪（VNA）是一种用于测量射频和微波网络参数的高精度仪器。

5、所需设备 光纤测试仪：用于测试光纤链路的衰减、长度、反射等参数，确保光纤传输性能达标。网络线缆测试仪：用于测试双绞线（如Cat5e、Cat6等）的连通性、衰减、阻抗等，确保铜缆传输质量。时域反射仪（TDR）：用于定位线缆中的故障点，如开路、短路、接触不良等。

好了，关于网络分析仪和矢量网络分析仪和网络分析仪和矢量网络分析仪区别的问题到这里结束啦，希望可以解决您的问题哈！
