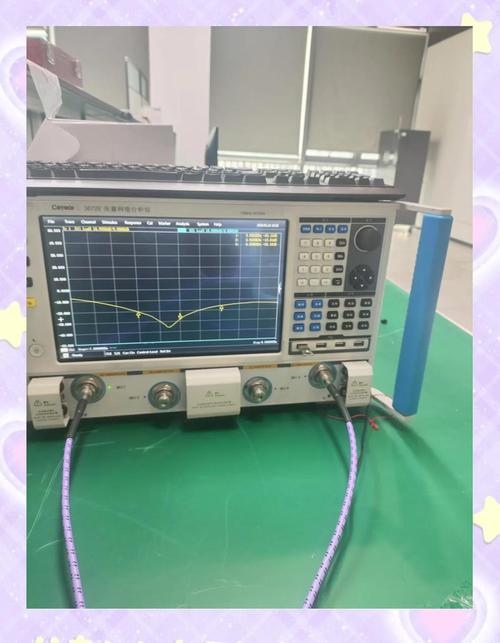

矢量网络分析仪的用途

很多朋友对于矢量网络分析仪的用途和矢量网络分析仪的用途不太懂，今天就由小编来为大家分享，希望可以帮助到大家，下面一起来看看吧！

• 1、每日试验项目分析-矢量网络分析仪(VNA)
• 2、频谱仪、示波器、矢量网络分析仪测试场景有何区别?
• 3、矢量网络分析仪测什么
• 4、矢量网络分析仪可以测哪些参数?
• 5、浅谈矢量网络分析仪

每日试验项目分析-矢量网络分析仪(VNA)

1、设备功能与原理矢量网络分析仪（VNA）通过测量元件对频率扫描和功率扫描测试信号的幅度和相位的影响，精确表征元件特性。其核心功能包括：S参数测量：双向S参数的幅频、相频特性分析。电磁参数测试：获取介电常数、磁导率等数据。群时延测量：评估信号传输延迟特性。

2、矢量网络分析仪VNA是一种测试仪器，可将网络的响应测量为矢量：实部和虚部参数，以便表征其性能。以下是关于矢量网络分析仪VNA的详细解释：基本概念与用途矢量网络分析仪是射频设计实验室以及许多制造和服务领域的重要测试仪器。

3、核心结论：VNA矢量网络分析仪操作需严格遵循8个步骤，涵盖准备、连接、校准和测量全流程，细节把控直接影响测试精度。 前期准备：安全与稳定性先行 操作前需确保电源线和地线正确连接，启动后不可随意断电；使用中佩戴防静电手镯，避免接触仪器接头内芯。

4、TS-Sanko矢量网络分析仪 TS-BNA系列矢量网络分析仪提供了先进的射频测试功能，具有宽频率范围、高动态范围、低迹线噪声和快速测量速度等特点。其有效方向性和紧凑的尺寸使其便于现场测量，开放式界面允许工程师为特定项目定制仪器，从而促进创新。

5、矢网VNA全面了解 矢网VNA，即矢量网络分析仪，是射频测试中不可或缺的重要仪器。

6、其中矢量网络分析仪（VNA）是精度最高、应用最广泛的专业方法。 矢量网络分析仪（VNA）法这是最主流且精度最高的方法，通过测量S参数来计算阻抗。（1）测试准备- 仪器：矢量网络分析仪（如Keysight， R&S品牌）、校准件（OPEN， SHORT， LOAD）、高频测试电缆及适配器。

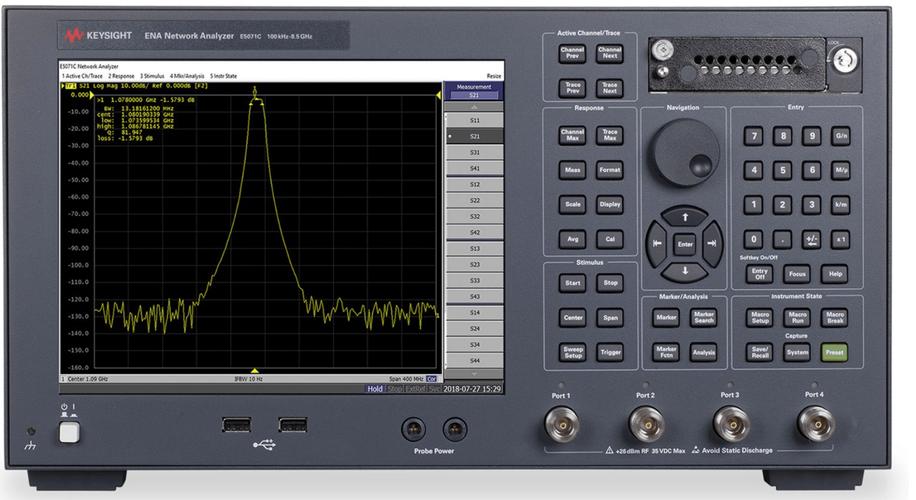

频谱仪、示波器、矢量网络分析仪测试场景有何区别?

测试场景：频谱仪主要用于测量信号的频谱特性，即信号幅度随频率的变化情况。它适用于分析已知和未知信号的频谱功率，广泛应用于无线通信、雷达、电子对抗等领域。无线通信：用于监测和分析通信系统中的信号频谱，确保信号在指定频段内正常传输，避免干扰。雷达系统：分析雷达发射和接收信号的频谱特性，评估雷达系统的性能和目标检测能力。

矢网：分析网络各种特性，比如测S参数，增益，阻抗等。频谱分析仪：信号的频率特性，比如幅频，相频特性等。示波器：主要用来观测信号波形，测量时域的特性等。以上都是些一般的用法，建议去百科详细了解，或者找实验员咨询。

网络分析仪与频谱仪的主要区别在于它们的主要用途和分析参数不同，网络分析仪通常不建议直接当作频谱仪使用。以下是两者的具体区别：主要用途：网络分析仪：专注于微波器件的S参数分析，核心功能是对单一频率上的幅度和相位进行测量，适用于通道内已知信号的测试，如误差矢量幅度、码域功率和频谱平坦度等。

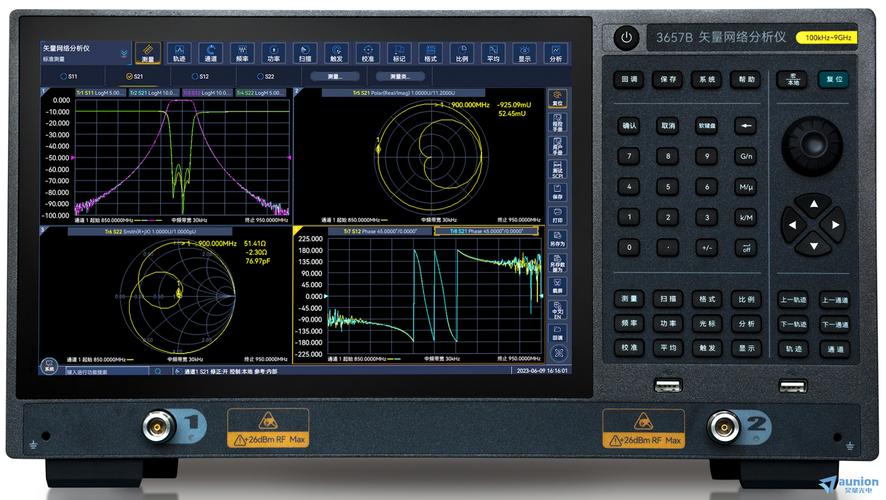

矢量网络分析仪测什么

1、矢量网络分析仪（VNA）可以直接测量器件或电路的反射系数。

2、矢量网络分析仪主要用于测量电磁波能量的相关参数，具体包括以下几点：单端口网络参数：矢量网络分析仪能够测量单端口网络的各种参数幅值，这些参数描述了网络对电磁波能量的传输、反射等特性。

3、矢量网络分析仪主要用于测量电磁波能量相关的网络参数。具体来说：幅值和相位测量：幅值测量：矢量网络分析仪能测量单端口或两端口网络的各种参数的幅值。相位测量：它不仅能测量参数的幅值，还能测量相位，这是其相比于其他网络分析仪的一个重要优势。

矢量网络分析仪可以测哪些参数?

矢量网络分析仪可以测量的参数主要包括反射系数、传输系数、相位、频率响应等。

矢量网络分析仪显示的核心参数主要包括S参数、回波损耗、反射系数、动态范围、迹线噪声、温度稳定性、相位噪声和群延迟。 S参数S参数是评估射频器件性能的基础，包含S1S21等。S11表征被测器件的反射特性，例如滤波器的带外抑制；S21则反映传输特性。

单端口网络参数测量：幅值测量：矢量网络分析仪能够精确测量单端口网络的反射系数、驻波比（VSWR）等参数的幅值。相位测量：除了幅值，它还能测量这些参数的相位信息，提供全面的单端口网络特性分析。

单端口网络参数：矢量网络分析仪能够测量单端口网络的各种参数幅值，这些参数描述了网络对电磁波能量的传输、反射等特性。两端口网络参数：对于两端口网络，矢量网络分析仪不仅能测量每个端口的参数幅值，还能测量它们之间的相位关系，这对于分析网络的传输特性和耦合特性至关重要。

史密斯圆图显示：矢量网络分析仪能以史密斯圆图的形式显示测试数据，这种图形化的表示方法使得网络特性的分析和理解更加直观和方便。多功能性：矢量网络分析仪功能强大，不仅限于基本的幅值和相位测量，还能进行相位波动参数的测试等高级功能，这使得它在射频微波领域具有广泛的应用。

幅值和相位测量：幅值测量：矢量网络分析仪能测量单端口或两端口网络的各种参数的幅值。相位测量：它不仅能测量参数的幅值，还能测量相位，这是其相比于其他网络分析仪的一个重要优势。史密斯圆图显示：矢量网络分析仪能以史密斯圆图的形式显示测试数据，这对于射频微波领域的设计和分析非常有用。

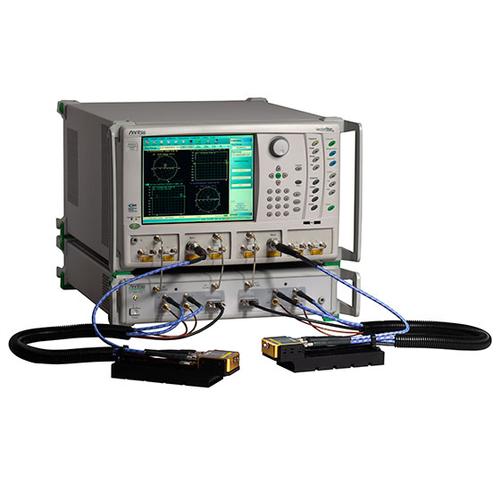

浅谈矢量网络分析仪

矢量网络分析仪（简称矢网），作为微波领域最常用且最重要的仪器之一，已广泛配置于各大研究所、高校及课题组中。然而，尽管其具备极高的应用价值及测试精度，但这一潜力却往往未能被充分开发。本文旨在浅谈矢量网络分析仪的基本概念、应用优势、类型区别以及使用注意事项，以期为科研工作者提供参考。

矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

电感自谐振频率的主流测试方法为矢量网络分析仪法，其次为阻抗分析仪法、信号源搭配频谱仪法，其中矢量网络分析仪法精度最高、工业量产与实验室研发应用最广 矢量网络分析仪法该方法测试原理为：电感自谐振频率是自身寄生电容与电感量发生串联谐振的频率点，此时电感总电抗为0，仅存直流电阻。

矢网VNA全面了解 矢网VNA，即矢量网络分析仪，是射频测试中不可或缺的重要仪器。

关于矢量网络分析仪的用途，矢量网络分析仪的用途的介绍到此结束，希望对大家有所帮助。
