功率表接线及原理

大家好，今天来为大家解答功率表接线及原理这个问题的一些问题点，包括功率表在接线时正负的规定是也一样很多人还不知道，因此呢，今天就来为大家分析分析，现在让我们一起来看看吧！如果解决了您的问题，还望您关注下本站哦，谢谢~

• 1、功率因数指针表接法
• 2、电动系功率表的接线使用方法详解
• 3、单相功率表的接线原理图
• 4、功率表的原理及使用方法

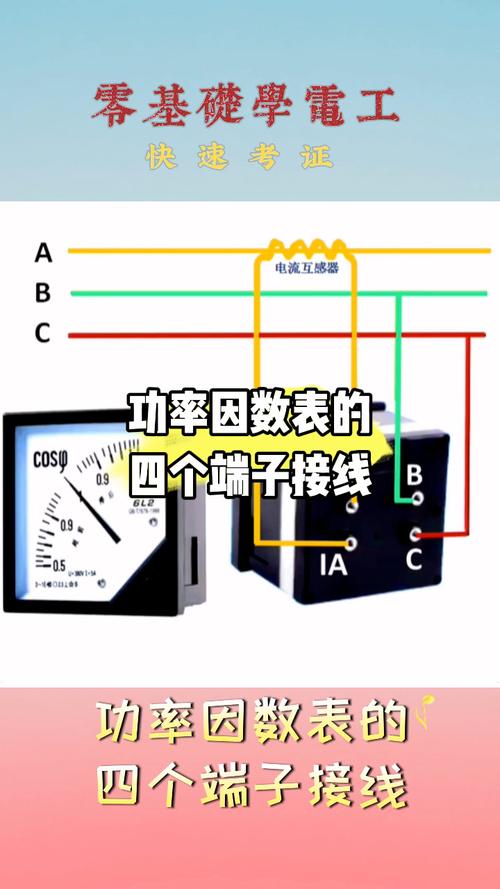

功率因数指针表接法

1、功率因数指针表的接线方法主要如下：电流和电压端子的识别：使用万用表测量各接线柱之间的电阻。电阻为0的两个端子为电流端子，电阻无穷大的为电压端子。与外壳金属部分相连的端子为接地端。电流端子的接线：标记为*I的端子为电流的进线端，另一个I为电流的出线端。这两个端子通常接A相的电流。如果接错，测量将不准确。

2、由于电流直感器的极性标注法是减极性的，即一次电流从L1端流人互感器，则互感器的二次电流从K1端流出，所以就应把电流互感器的K1端与功率因数表的标有*号的电流接线往相连，K2端与另一电流接线柱相连。

3、动圈2与电感器L串联后，与电源电压U结合，并与静圈组合，形成一个无功功率表部分。使可动部分受到与无功功率UIsinφ和偏转角余弦cosα的乘积成正比的力矩M2。力矩M2的大小由系数K2和负载功率因数决定。

电动系功率表的接线使用方法详解

1、单相电路接线方法（一） 直接接线（适用于小功率单相负载，电流≤功率表额定电流） 将功率表的电流线圈两个端子分别接入火线进线端和负载的火线出线端，形成完整串联回路。 将电压线圈的两个端子分别接火线和零线，其中电压线圈的“*”进线端需与电流线圈的火线进线端共接火线侧。

2、电动系功率表可直接测量交直流电路的有功功率，标准使用流程分为接线、校准、读数、收尾四个核心环节，需严格匹配被测电路的电压、电流量程与额定参数。 接线规范 电压回路需与被测负载并联，电压线圈额定电压应不低于被测电路的额定工作电压，防止过压损坏线圈。

3、电动系功率表使用需先完成接线校验、量程匹配，按规范完成接线后通电测量，全程需规避电磁干扰与过载风险，应由具备电气测量资质的人员操作。 前置准备（一） 量程匹配 先估算被测电路的额定电压、工作电流，选择比估算值大10%~20%的电压、电流量程，避免过载烧毁仪表线圈。

4、功率表的使用方法如下：正确选择功率表的量程：选择时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压。正确连接测量线路：为了防止功率表的指针反偏，接线时功率表电流线标有“·”号的端钮必须接到电源的正极端，而电压线圈标有“·”号的端钮可以接到电源端钮的任一端上。

5、功率表的原理及使用方法如下：功率表的原理 功率表大多采用电动系测量机构。其工作原理基于固定线圈与负载串联，可动线圈与附加电阻串联后再并联至负载。仪表指针的偏转角度与负载电流和电压的乘积成正比，因此可以测量负载的功率。

6、电动系功率表的工作原理是，其定线圈和可动线圈不是串联，而是分别将固定线圈与负载串联，可动线圈与附加电阻串联后再并联至负载。仪表指针的偏转角度与负载电流和电压的乘积成正比，因此可以用来测量负载的功率。在使用功率表时，需要正确选择量程。

单相功率表的接线原理图

1、功率表上标有“*”号的电流端和电压端被称为发电机端。接线时，必须遵守“发电机端”的接线规则，即功率表标有“*”号的电流端必须接至电源的一端，而另一电流端则接至负载端。电流线圈是串联接入电路的。功率表上标有“*”号的电压端可以接至电流端的任意一端，而另一个电压端则跨接至负载的另一端。

2、功率表的接线端至少应该有四个：两个电流端，两个电压端，分别在一个电流端和一个电压端上标有“*”号或“ ”号，它们称为电流线圈和电压线圈的“同极性端”。按国标规定：功率表的符号是在一个圆内加一条水平粗实线（表示电流线圈）和一条垂直细线（表示电压线圈）。

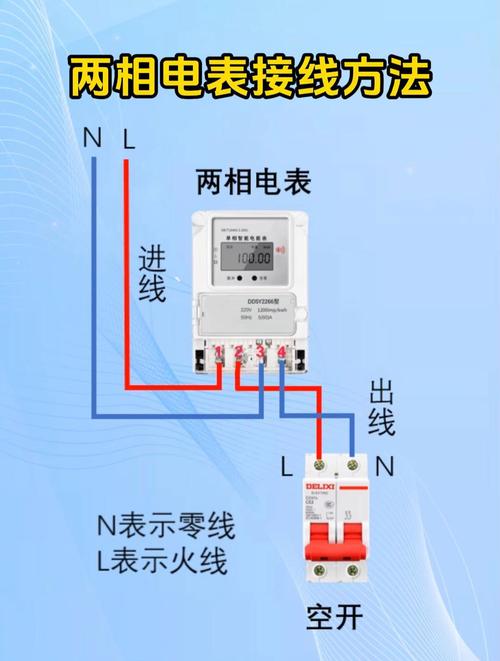

3、单相电能表和功率表的接线图绘制方法如下：单相电能表接线图：电压接线：步骤：将单相电能表的电压端子并联到电路的相线和中性线上。注意：确保电压端子的连接正确无误，相线接相线端子，中性线接中性线端子。电流接线：步骤：将单相电能表的电流端子串联到电路的负载回路中。

4、采用电动系电表测量机构的单相功率因数表原理见图，其可动部分由两个互相垂直的动圈组成。动圈1与电阻器R串联后接以电源电压U，并和通以负载电流I的固定线圈（静圈）组合，相当于一个功率表，从而使可动部分受到一个与功率UIcosφ和偏转角正弦sinα的乘积成正比的力矩M1，M1=K1UIcosφ sinα 。

功率表的原理及使用方法

1、功率表的原理及使用方法 原理：功率表大多采用电动系测量机构，其测量原理基于电磁感应。与电动系电流表、电压表不同，功率表的定线圈和可动线圈不是串联构成一条支路，而是分别接入电路。固定线圈与负载串联，测量负载电流；可动线圈与附加电阻串联后并联至负载，测量负载电压。

2、功率表的原理及使用方法 原理：功率表大多采用电动系测量机构。其工作原理是，固定线圈与负载串联，可动线圈与附加电阻串联后再并联至负载。仪表指针的偏转角度与负载电流和电压的乘积成正比，因此可以测量负载的功率。使用方法： 正确选择量程： 选择功率表的量程时，需要同时考虑电流量程和电压量程。

3、功率表的使用方法如下：正确选择功率表的量程：选择时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压。正确连接测量线路：为了防止功率表的指针反偏，接线时功率表电流线标有“·”号的端钮必须接到电源的正极端，而电压线圈标有“·”号的端钮可以接到电源端钮的任一端上。

4、使用原理：功率表大多采用电动系测量机构。电动系功率表与电动系电流表、电压表的不同之处：定线圈和可动线圈不是串联起来构成一条支路，而是分别将固定线圈与负载串联，将可动线圈与附加电阻串联后再并联至负载，由于仪表指针的偏转角度与负载电流和电压的乘积成面故可测量负载的功率。

功率表接线及原理的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于功率表在接线时正负的规定是、功率表接线及原理的信息别忘了在本站进行查找哦。
