功率表接线图怎么看

大家好，今天来为大家分享功率表接线图怎么看的一些知识点，和功率表接线图怎么看的的问题解析，大家要是都明白，那么可以忽略，如果不太清楚的话可以看看本篇文章，相信很大概率可以解决您的问题，接下来我们就一起来看看吧！

• 1、功率因数表怎样接线
• 2、什么是两表跨相法测三相无功功率
• 3、单相功率表的接线原理图
• 4、功率表测的是什么功率?
• 5、功率因数指针表接法

功率因数表怎样接线

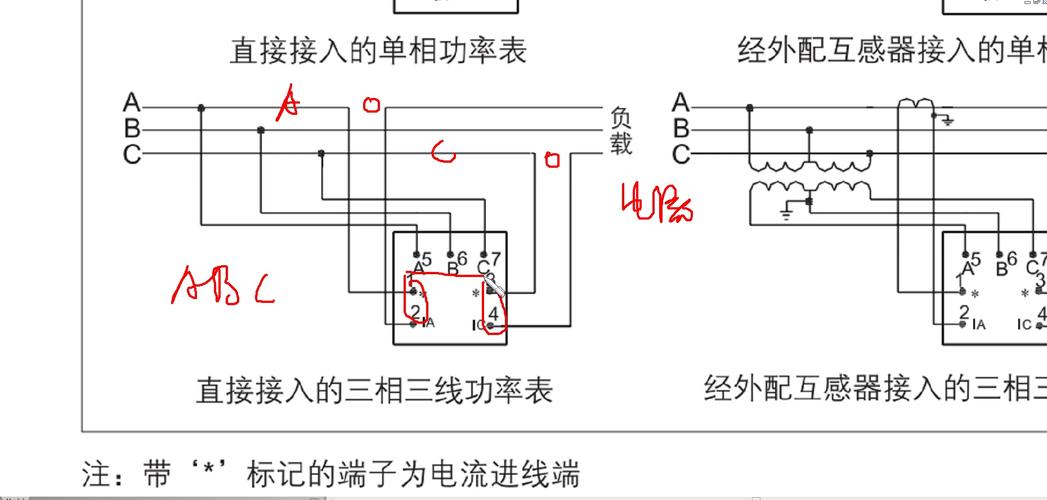

功率因数表三个电压接线柱分别标有UA、UB、UC、两个电流接线柱务标有IA，意思是功率因数表所取电流应与左边电压接线柱所接电压同相。并且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入，从另一个接线柱流出。左边电压接线柱也标有*号，也是说明此电压应与电流同相。

功率因数指针表的接线方法主要如下：电流和电压端子的识别：使用万用表测量各接线柱之间的电阻。电阻为0的两个端子为电流端子，电阻无穷大的为电压端子。与外壳金属部分相连的端子为接地端。电流端子的接线：标记为*I的端子为电流的进线端，另一个I为电流的出线端。这两个端子通常接A相的电流。

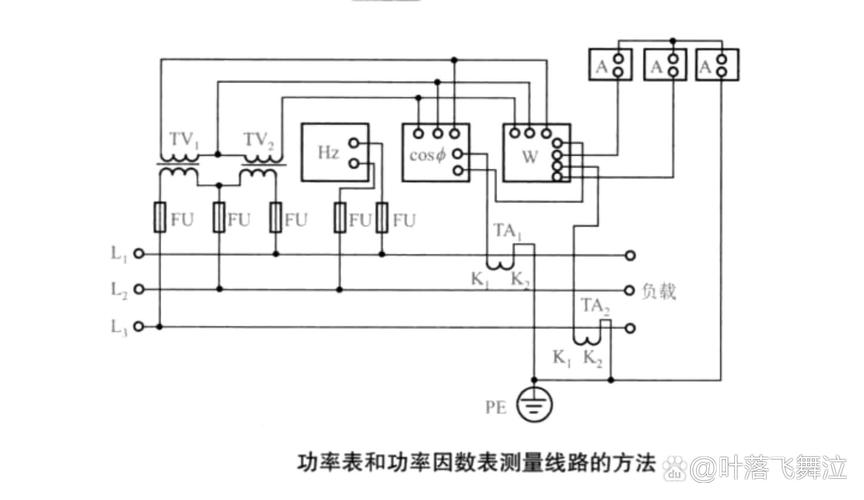

每个功率表的接线方式为：电流线圈串接在每一相，电压线圈的一端接该相的相电压，另一端接中性线。三相总功率\（P = P_1 + P_2 + P_3\），功率因数\（\cos\varphi=P/S\） ，\（S\）为视在功率。 三相三线制电路（二表法）采用两个功率表测量功率，总功率为两个功率表读数之和。

L6型功率因数表B.C两接线桩，分别接电源的B.C相.*I.I接电源的A相电流，*I为电流的进线端，I为电流的出线端。当线路上出现无功时，表头指针将从零刻度向滞后刻度盘摆动（向上）。当电容器过补偿时，表头指针将会向超前刻度盘摆动（向下）。如果电流端进出线接反，将出现显示不准确。

什么是两表跨相法测三相无功功率

1、在这种对称系统中，两个功率表读数之和的√3倍即为三相总无功功率。 三相四线制电路通常采用三表法。将三只功率表的电流线圈分别串入A、B、C三相，而所有电压线圈的非电源端（即参考点）均共同连接到中性线N上。每只表测量的是相电压与相电流。

2、无功测量接线规则1 单相电路通常采用跨相90°接线的功率表。其接线与有功测量类似，但需通过将电压线圈跨接在其他元件上，使电压与电流相位差为90°。2 三相三线制电路常用两表跨相90°接线法。两个功率表的电流线圈串联在两相，电压线圈接线使其电压与电流相位差90°。三相无功功率为√3倍两表读数之差的绝对值。

3、对称的三相功率可用一只单相功率表（瓦特表）测量，对于三线制非对称三相功率，要用两只单相功率表（或由两只单相功率表组成的二元三相功率表）测量，它们分别称为一瓦特表法和二瓦特表法。三相电路的总功率。它等于各相功率的总和。

4、测量结果：- ②得到三相总功率P，等于P1和P2之和。接线方式：- ③采用两表法接线，电流支路串接于任意两线中，通过电流为三相电路的线电流。

单相功率表的接线原理图

1、功率表上标有“*”号的电流端和电压端被称为发电机端。接线时，必须遵守“发电机端”的接线规则，即功率表标有“*”号的电流端必须接至电源的一端，而另一电流端则接至负载端。电流线圈是串联接入电路的。功率表上标有“*”号的电压端可以接至电流端的任意一端，而另一个电压端则跨接至负载的另一端。

2、功率表的接线端至少应该有四个：两个电流端，两个电压端，分别在一个电流端和一个电压端上标有“*”号或“ ”号，它们称为电流线圈和电压线圈的“同极性端”。按国标规定：功率表的符号是在一个圆内加一条水平粗实线（表示电流线圈）和一条垂直细线（表示电压线圈）。

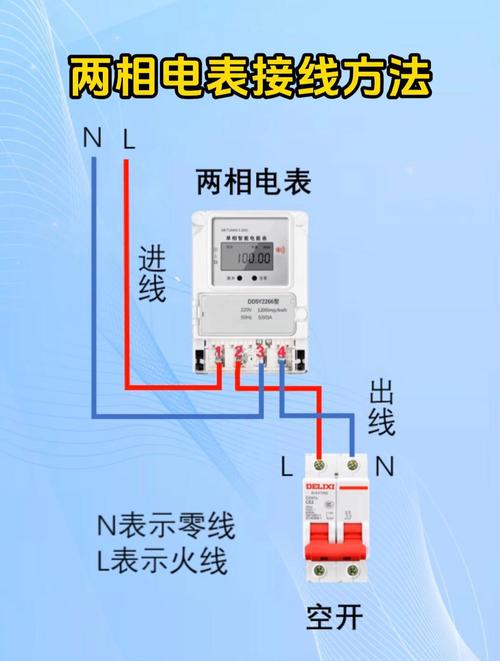

3、单相电能表和功率表的接线图绘制方法如下：单相电能表接线图：电压接线：步骤：将单相电能表的电压端子并联到电路的相线和中性线上。注意：确保电压端子的连接正确无误，相线接相线端子，中性线接中性线端子。电流接线：步骤：将单相电能表的电流端子串联到电路的负载回路中。

功率表测的是什么功率?

1、功率表测量的是有功功率。在交流电路中，有功功率是指一个周期内实际发出或负载消耗的瞬时功率的积分的平均值，也可以说是负载电阻所消耗的功率，因此，也称为平均功率。功率表的工作原理是基于两瓦计法测量三相功率。在三相三线制中，两瓦计法利用基尔霍夫电流定律，两只瓦表的读数之和等于三相总功率。

2、【答案】：D 功率表是一种测量电功率的仪器。电功率包括有功功率、无功功率和视在功率。通常我们用的功率表一般是指测量有功功率的仪表。

3、功率表测量的核心是电路中的实际功率，也就是单位时间内电能被真正消耗或转换的速率，通常以瓦特（W）或千瓦（kW）为单位。理解了这个核心概念后，就能明白功率表在家庭和工业中的关键作用，它直接关系到电费的计算和设备的工作状态。

4、功率表测量的对象是有功功率，即在电路中产生热效应的功率。

功率因数指针表接法

功率因数指针表的接线方法主要如下：电流和电压端子的识别：使用万用表测量各接线柱之间的电阻。电阻为0的两个端子为电流端子，电阻无穷大的为电压端子。与外壳金属部分相连的端子为接地端。电流端子的接线：标记为*I的端子为电流的进线端，另一个I为电流的出线端。这两个端子通常接A相的电流。如果接错，测量将不准确。

由于电流直感器的极性标注法是减极性的，即一次电流从L1端流人互感器，则互感器的二次电流从K1端流出，所以就应把电流互感器的K1端与功率因数表的标有*号的电流接线往相连，K2端与另一电流接线柱相连。

在纯电感负载情况下，静圈电流I及力矩M2的方向发生改变，电表的可动部分在力矩M2的作用下，指针顺时针转至φ=90°即cosφ=0的标度处。对于一般负载，力矩M1和M2共同作用，使指针转至相应的cosφ值的标度处。综上所述，功率因数表通过测量有功功率和无功功率产生的力矩，结合负载的功率因数，使指针转动到相应的标度处，从而指示出负载的功率因数。

感谢大家聆听我对于功率表接线图怎么看的经验分享介绍到此就结束了，希望我的知识可以帮到您。
