功率表的接线图

大家好，关于功率表的接线图很多朋友都还不太明白，不过没关系，因为今天小编就来为大家分享关于功率表的接线图片的知识点，相信应该可以解决大家的一些困惑和问题，如果碰巧可以解决您的问题，还望关注下本站哦，希望对各位有所帮助！

• 1、求三相不平衡电路二元件功率表接线图?
• 2、两表法测量三相功率的原理依据是什么?
• 3、单相功率表的接线原理图
• 4、功率因数表怎样接线

求三相不平衡电路二元件功率表接线图?

电压高于380V、电流大于5A时，需通过电压互感器、电流互感器接入，读数在表盘上显示。IDI-VAR型开关板式铁磁电动系仪表，适用于三相平衡或不平衡负载电路的无功功率测量。与IDI-W型接线相同，仪表指示乏、干乏或兆乏数。

步骤分解：① 电流回路：将电流互感器的二次侧S1接无功功率表Ia进线端，S2接Ia出线端（类似接入B相电流）。② 电压回路：按A、B、C相序对应连接电压线至Ua、Ub、Uc端子，确保相位顺序正确。 三相四线制电路接线方法适用场景：三相不平衡系统（如居民供电）。

这种方法可以更准确地测量三相电路中的功率，尤其适用于负载不平衡的情况。

三相电流功率计算表 三相交流电功率的基本计算公式为 P = V × I × cosφ，其中 P 表示功率，V 代表电压，I 表示电流，cosφ 是功率因数。 在实际应用中，三相电流可能不相等，需计算电流平衡。

\[ Q = \sqrt{P_1^2 + P_2^2 - P^2} \]这里，P是总的有功功率，P1和P2是两个瓦特表的读数。二瓦特表法的优点是设备简单，操作方便，但需要精确的测量和计算。这种方法适用于平衡负载和不平衡负载的三相电路。

两表法测量三相功率的原理依据是什么?

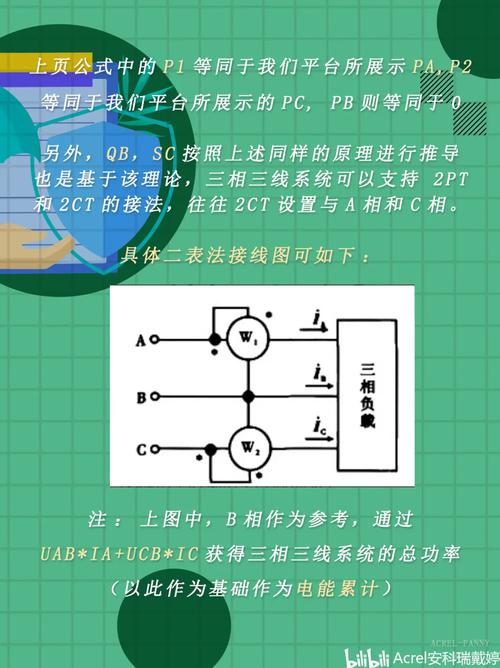

理论依据 基于霍尔电流定律，三根火线的电流的矢量和等于零，ia+ib+ic=0，三相瞬时功率P=P1+P2。采用这种方法进行三相总功率测量时，只需要测量两个电压和两个电流，这就是二表法的推导原理及由来。

两表发测量三相有功功率的原理，看似复杂，但核心在于正确应用计算公式。通过合理选择电表位置，以及准确计算两相功率之和，即可实现三相有功功率的精确测量。尽管原理较为基础，但在实际工程应用中，它提供了可靠且简便的测量方法。

二瓦特表法是测量三相电路有功功率和无功功率的有效方法。其基本原理是通过两个功率表的读数W1和W2来计算总功率。当负载为纯电阻时，两表读数相等；当功率因数为0.5时，一个表读数为零；功率因数低于0.5时，其中一个表读数会为负。

一表法 适用场景：适用于三相三线制Y形对称电路。测量原理：利用单相功率表直接测量三相三线制Y形对称电路中任意一相的功率。由于电路对称，任意一相的功率乘以3即可得出三相所消耗的功率。优点：测量简便，只需一个功率表。注意事项：仅适用于对称电路。

单相功率表的接线原理图

功率表上标有“*”号的电流端和电压端被称为发电机端。接线时，必须遵守“发电机端”的接线规则，即功率表标有“*”号的电流端必须接至电源的一端，而另一电流端则接至负载端。电流线圈是串联接入电路的。功率表上标有“*”号的电压端可以接至电流端的任意一端，而另一个电压端则跨接至负载的另一端。

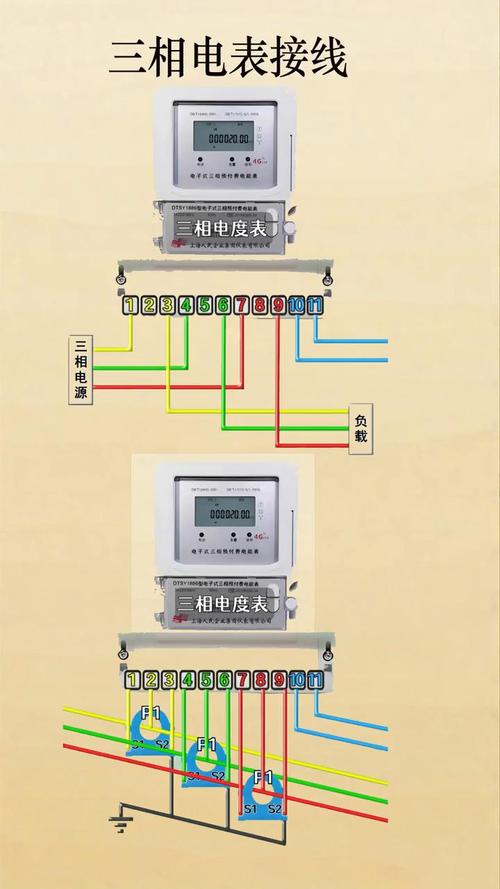

在三相四线制中，只需将三个单相功率表分别连接到三根相线，总功率即为表数之和。而在三相三线制中，两个表头全接，当负功率因数出现时，只需简单地交换电流线圈，功率差值即为测量结果。

功率表的正确接线方法 在进行功率表接线时，必须遵守“发电机端”的接线规则。这一规则主要强调以下几点：电流线圈与电压线圈的极性必须正确连接。标有“*”或“±”号的电流端钮应接至电源的一端，另一端应接至负载端。电流线圈需要串联接入电路中。电压线圈的接线也需遵循一定的规则。

单相电能表和功率表的接线图绘制方法如下：单相电能表接线图：电压接线：步骤：将单相电能表的电压端子并联到电路的相线和中性线上。注意：确保电压端子的连接正确无误，相线接相线端子，中性线接中性线端子。电流接线：步骤：将单相电能表的电流端子串联到电路的负载回路中。

功率因数表怎样接线

1、功率因数表三个电压接线柱分别标有UA、UB、UC、两个电流接线柱务标有IA，意思是功率因数表所取电流应与左边电压接线柱所接电压同相。并且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入，从另一个接线柱流出。左边电压接线柱也标有*号，也是说明此电压应与电流同相。

2、功率因数指针表的接线方法主要如下：电流和电压端子的识别：使用万用表测量各接线柱之间的电阻。电阻为0的两个端子为电流端子，电阻无穷大的为电压端子。与外壳金属部分相连的端子为接地端。电流端子的接线：标记为*I的端子为电流的进线端，另一个I为电流的出线端。这两个端子通常接A相的电流。

3、YDD一COS型三相功率因数表的接线方式主要取决于电路类型和测量需求。 三相四线制不对称电路（三表法）使用三个功率表分别测量各相功率，然后相加得到总功率。每个功率表的接线方式为：电流线圈串接在每一相，电压线圈的一端接该相的相电压，另一端接中性线。

4、一般采一相电流，要和电流互感器配套；给功率因数表提供电流采样。在采两相电压。给功率因数表提供电压采样。

5、此外，正确的接线还有助于提高系统的稳定性。串联电流线路可以防止电流不均，而并联电压线路则能确保电压一致，这对于稳定系统运行至关重要。通过这种方式，无功补偿控制器和功率因数表能够协同工作，共同提升系统的效率和性能。在实际应用中，正确的接线不仅能够提高测量精度，还能有效避免潜在的电气故障。

6、L6型功率因数表B.C两接线桩，分别接电源的B.C相.*I.I接电源的A相电流，*I为电流的进线端，I为电流的出线端。当线路上出现无功时，表头指针将从零刻度向滞后刻度盘摆动（向上）。当电容器过补偿时，表头指针将会向超前刻度盘摆动（向下）。如果电流端进出线接反，将出现显示不准确。

关于功率表的接线图到此分享完毕，希望能帮助到您。
