矢量网络分析仪测阻抗

大家好，如果你们想深入了解关于矢量网络分析仪测阻抗的问题，那么请继续阅读下去。在这篇文章中，我会为大家提供全面的知识，并且会尽可能地回答你们对矢量网络分析仪测阻抗疑惑并还会对矢量网络分析仪怎么测量网线好坏 相关的讲解

• 1、如何用史密斯圆图进行阻抗测试?附详细步骤
• 2、如何利用矢量网络分析仪对新材料进行阻抗匹配测试?
• 3、在使用矢量网络分析仪测量被测器件时,如输入阻抗约为3欧姆,阻抗和回波损...
• 4、vna法即网络分析仪如何测量仪表放大器输入阻抗
• 5、运放输入阻抗的测量方法是什么
• 6、矢网测量阻抗线长度不一样阻抗不一样

如何用史密斯圆图进行阻抗测试?附详细步骤

仪器准备与校准选择仪器使用支持史密斯圆图显示的矢量网络分析仪，例如是德科技E5071C ENA系列。该仪器具备高精度阻抗测量功能，适合电机与电子工程领域应用。系统校准连接校准件（如50欧姆负载标准件）至测试端口。启动仪器校准程序，依次完成开路、短路、负载（50欧姆）三项校准。

对于使用史密斯圆图进行阻抗测试，以是德科技旗下的 E5071C 矢量网络分析仪为例。首先，选择史密斯圆图作为数据格式。然后，使用阻抗为 50 欧姆的校准件，接上负载校准件并设置一个 marker 点。测试结果显示，阻值为 50 欧姆，这正是校准件的预期值。以上是史密斯圆图阻抗测量的详细步骤。

阻抗转为导纳：将标准化阻抗1+j1转换为导纳，可通过简单步骤完成。在史密斯圆图上，首先标记代表z值的点（图32）。从这些关系中，我们发现阻抗的模是导纳的倒数，而导纳的模与反射系数的模相同，但相位角度变化180度。在史密斯圆图上，反射系数矢量旋转180度，然后读取该点作为导纳。

使用矢网的史密斯圆图调试天线阻抗匹配的步骤如下： 参数设置 频段设定：根据天线工作频段设置矢网的起始和终止频率。例如，WiFi天线工作在2400MHz至2500MHz时，起始频率可设为2GHz，终止频率设为6GHz，确保覆盖目标频段。

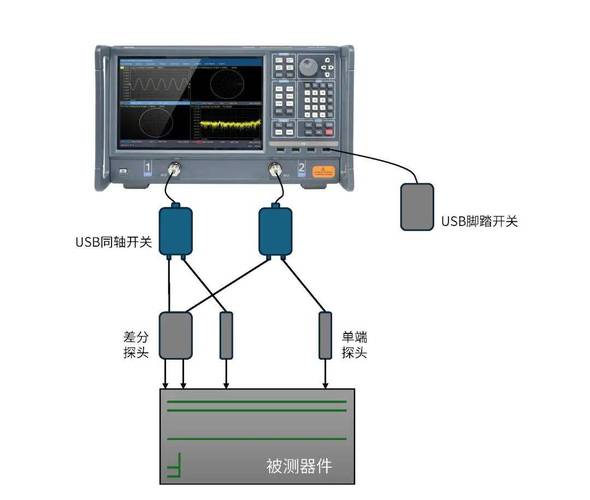

如何利用矢量网络分析仪对新材料进行阻抗匹配测试?

1、制备新材料样品：首先需要制备好待测的新材料样品。

2、使用网络矢量分析仪进行天线阻抗匹配的核心步骤分为校准、测量、分析、调整、验证五个阶段，通过实时监测S11参数逐步优化阻抗值。 准备工作：校准与连接 网络矢量分析仪的准确性依赖于校准操作。

3、罗德施瓦茨矢量网络分析仪会自动测量被测电路的反射系数Γ，并显示在仪器屏幕上。反射系数是计算输入阻抗的关键参数。计算阻抗Zin 根据前述公式，将测量得到的反射系数Γ代入计算，即可得到被测电路的输入阻抗Zin。VNA通常会提供计算功能，可以直接得出阻抗值。

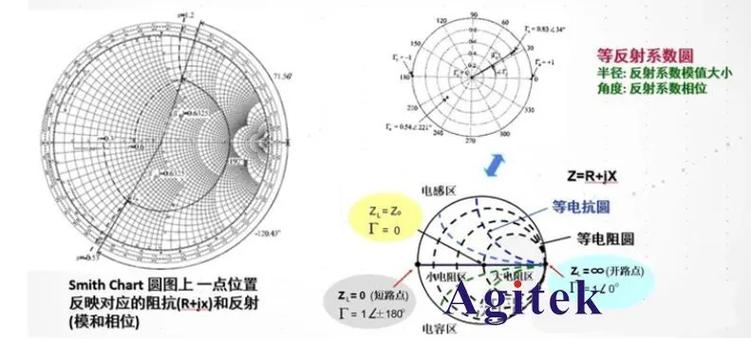

在使用矢量网络分析仪测量被测器件时,如输入阻抗约为3欧姆,阻抗和回波损...

1、当被测器件输入阻抗约为3欧姆（2 MHz时），使用矢量网络分析仪测量时，阻抗测量不确定度约为±0.71欧姆，回波损耗（S11）测量不确定度约为+0.22 dB/-0.214 dB。

2、下限阻抗：ZL Low = 50 × （1 + （-0.887 - 0.025） / （1 - （-0.887 - 0.025） ≈ 30 Ω因此，阻抗测量不确定度为 3 Ω ± 0.71 Ω。阻抗分析仪与矢量网络分析仪（VNA）的对比 VNA的局限性：VNA基于反射法测量，其精度受系统特性阻抗（Z0 = 50 Ω）影响显著。

3、使用矢量网络分析仪进行阻抗测试的方法主要有三种：反射法、串联直通法和并联直通法。以下是每种方法的详细解释： 反射法 反射法是通过测量被测件（DUT）的反射系数（Γx）来计算阻抗的。

4、矢量网络分析仪（VNA）法这是最主流且精度最高的方法，通过测量S参数来计算阻抗。（1）测试准备- 仪器：矢量网络分析仪（如Keysight， R&S品牌）、校准件（OPEN， SHORT， LOAD）、高频测试电缆及适配器。- 校准：必须进行全双端口校准（如SOLT校准），校准面应设置在电缆末端，确保测量基准面准确。

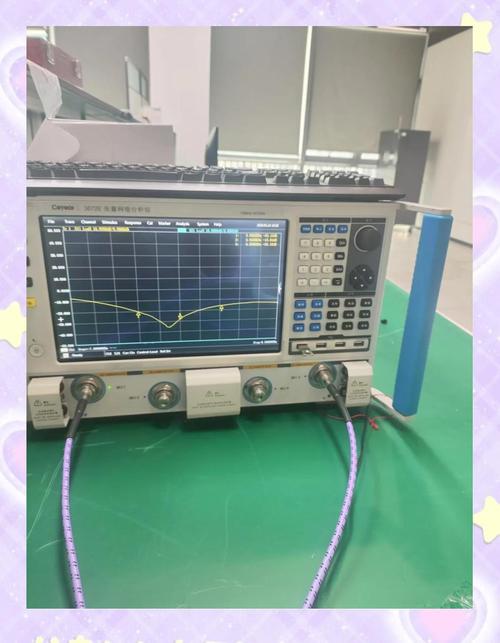

vna法即网络分析仪如何测量仪表放大器输入阻抗

1、仪表放大器输入差分阻抗的直接测量需采用专门方法，常规万用表无法准确测量。 核心测量方法1 差分阻抗测量电路搭建一个测试电路：将一颗精密电阻R_test（建议值10kΩ-100kΩ，1%精度）串联接入仪表放大器的任一输入端（IN+或IN-），并与一个函数发生器相连。

2、运放输入阻抗分为差模输入阻抗（两输入端间的交流阻抗）和共模输入阻抗（单输入端对地的交流阻抗），工程高精度测量主流方案为反馈法，宽频段测量可采用矢量网络分析仪法，简易场景可使用直接法进行粗略估算。

3、矢量网络分析仪（VNA）基础解析与应用指南VNA测量概述和常见术语 矢量网络分析仪（VNA）是一种精密仪器，用于表征电气网络的阻抗，提供幅度和相位细节，从而深入了解其行为。

4、步骤： ① 在输入回路串联一个已知电阻R（如1kΩ）； ② 用信号发生器输入正弦波（建议频率1kHz，幅度50mV）； ③ 测量芯片输入端电压Vin和电阻两端电压VR； ④ 计算电流I=VR/R，再得阻抗Z=Vin/I。

5、收音头天线输入阻抗的常见测量方法共有三种，分别为网络分析仪法、阻抗电桥法与电压电流计算法，各方法的操作细节如下： 网络分析仪测量法稳定连接设备：将收音头天线与网络分析仪的测试端口牢固连接，避免接触不良导致测量误差。设置测量参数：在网络分析仪中配置覆盖收音头实际工作频段的测量频率范围。

运放输入阻抗的测量方法是什么

1、常用测量方法（一） 直接法（简易粗略测量） 适用场景：仅用于结型场效应管、CMOS类高阻运放的快速定性估算，无法满足高精度研发或量产测试需求。

2、运放输入阻抗的测量需根据运放类型、输入结构选择适配方法，常用直接法、间接法两类，核心是规避测试电路对运放自身参数的干扰，高输入阻抗运放需采用间接法测试 测试前置准备 确认被测运放属性：电压反馈型运放输入阻抗多在TΩ~MΩ级，电流反馈型运放通常为kΩ~MΩ级，测试方案需匹配阻抗量级。

3、测试运算放大器输入阻抗常用直流偏置法、交流信号注入差分法、阻抗分析仪直接测试法三类，其中交流差分法是工业量产和实验室精准定量测试的主流方案。 直流偏置法该方法仅适用于快速定性判断，定量误差较大。

4、若需测量运放本身的反相输入阻抗，需断开外接输入电阻： 精准测试法：将信号源直接连接至运放反相端，同相端接地，通过纳安级高精度电流表测量流入反相端的电流，结合反相端电压计算Zin=Vin/Iin，需扣除运放输入偏置电流的影响。

5、在实际应用中，确定运放电路的输入阻抗和输出阻抗，可以参考芯片型号，在相应的PDF资料中查找In/output impedance的具体数值。例如，如果某款运放的输入阻抗为10kΩ，并联此运放的输入阻抗，则总输入阻抗为两者之和。同样，运放的输出阻抗也可以在芯片资料中找到。

6、multisim中求放大器的输入阻抗方法如下：输入和输出的阻抗并不是直接用万用表来测量的。理想运放的输入阻抗是无穷大，输出是无穷小，输出的话，DIP的一般是几百欧左右，大功率就小很多。

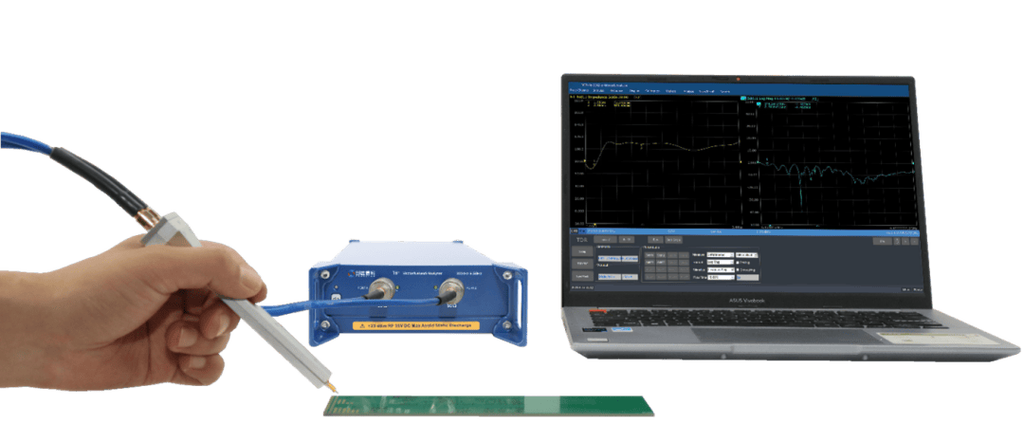

矢网测量阻抗线长度不一样阻抗不一样

矢网测量阻抗时，线长度不一样会导致阻抗不一样。原因解释如下：矢网测量原理：矢网（矢量网络分析仪）通过发射扫频信号并测量反射系数（Γ）和传输系数（S参数），进而计算出被测件的阻抗。这一过程中，信号的幅度和相位信息至关重要。电缆长度的影响：电缆长度的变化会直接影响信号在传输过程中的衰减和延迟。

您感知到的“阻抗不同”其实是一种误解，可能源于以下情况：校准后误差模型修正：VNA通过校准（如SOLT）来测量并存储系统误差（包括源匹配误差）。在后续测试中，VNA会运用这些误差数据对原始测量值进行数学上的修正，从而得到准确的DUT阻抗结果。

连接线缆的影响：连接线缆的长度、类型和质量都会影响测量结果，因此应尽可能使用短而优质的线缆，并考虑线缆的损耗和延迟。环境因素：温度、湿度等环境因素会影响测量结果，建议在恒温恒湿的环境中进行测量。测量精度：矢网的测量精度受多种因素影响，包括校准精度、连接线缆的质量、环境因素等，需综合考虑。

负载匹配误差ELF：表示测试端口与负载之间的不匹配。这通常是由于负载的阻抗与测试端口的输出阻抗不完全匹配造成的。传输跟踪误差ETTF：表示测试系统在测量传输信号时的误差。它主要来源于测试系统的内部损耗和相位失真。隔离度误差EXF：表示测试端口之间的隔离度不完全。这通常是由于测试系统的内部耦合或泄漏造成的。

矢量网络分析仪（矢网）通过采集测试端口的入射波与反射波的幅度、相位完整信息，计算得到反射系数，再通过固定公式转换为行波驻波比、回波损耗等驻波特性参数 驻波与反射系数的基础关系射频信号在特性阻抗为Z0的传输线中传输时，若负载阻抗ZL与传输线特性阻抗不匹配，会产生反射波。

矢网（矢量网络分析仪）使用的专用射频测试电缆没有统一的固定售价，具体价格受品牌、规格、材质、长度、接口类型等多重因素影响，和普通电力电缆不属于同一品类，不能直接参考普通电缆的售价。

关于矢量网络分析仪测阻抗的内容到此结束，希望对大家有所帮助。
