矢量网络分析仪参数

这篇文章给大家聊聊关于矢量网络分析仪参数，以及矢量网络分析仪3672D对应的知识点，希望对各位有所帮助，不要忘了收藏本站哦。

• 1、如何用矢量网络分析仪测S参数
• 2、矢量网络分析仪显示参数
• 3、矢量网络分析仪测量s11参数的方法
• 4、是德n5224b和n5244a区别

如何用矢量网络分析仪测S参数

1、选定安捷伦矢量网络分析仪的S参数测试通道，核心操作是通过前面板的“Meas”键添加所需S参数，再用“Chn”键选择通道编号进行关联。 前期准备开启仪器并预热，正确连接被测件（DUT）和校准件，确保设备处于正常工作状态。

2、S参数（散射参数）描述的是被测件的传输以及反射特性，包含幅度及相位信息的两个复向量的比值关系。输入及输出 输入信号是指网络分析仪源发出的激励信号进入被测件，输出信号是指经过被测件后的信号。例如，S21表示端口1输出功率与端口2输入功率的比值。

3、综上所述，罗德与施瓦茨矢量网络分析仪通过发射已知信号并接收反射/传输信号来测量S参数。

4、使用矢量网络分析仪测量天线S参数的过程相对复杂，但通过正确的步骤可以准确地得到所需的数据。首先，需要将天线连接到网络分析仪的输入和输出端口。接着，通过软件设置测试频率范围，确保覆盖天线的工作频段。然后，选择合适的S参数进行测量，如S11或S21等。

5、使用矢量网络分析仪测试调制器和探测器时，核心在于利用矢网的信号生成和接收分析能力，通过S参数和特定测量模式来评估器件的频率响应、线性度、插损、隔离度等关键指标。测试调制器调制器通常将基带信号转换为光信号或射频信号，测试重点是其频率响应和线性度。

6、S参数是建立在入射微波与反射微波关系基础上的网络参数，对于电路设计非常有用，可利用入射波与反射波的比率计算输入阻抗、频率响应和隔离等指标，且可用矢量网络分析仪（VNA）直接测量，无需知晓网络具体细节。S参数的基本概念定义：S参数即散射参数，它描述了网络中入射波与反射波之间的关系。

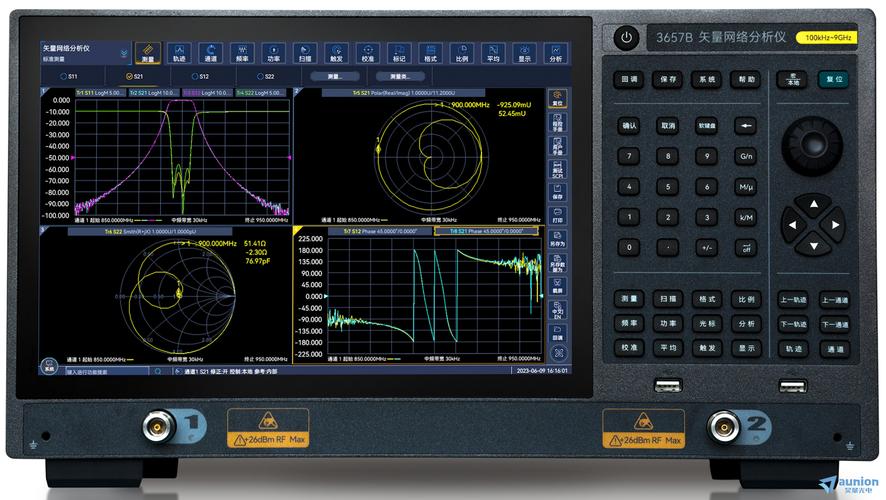

矢量网络分析仪显示参数

1、矢量网络分析仪显示的核心参数主要包括S参数、回波损耗、反射系数、动态范围、迹线噪声、温度稳定性、相位噪声和群延迟。 S参数S参数是评估射频器件性能的基础，包含S1S21等。S11表征被测器件的反射特性，例如滤波器的带外抑制；S21则反映传输特性。

2、SV4401A是一款国产便携式矢量网络分析仪，核心参数覆盖50kHz至4GHz频段，具备100dB动态范围和7英寸大屏，主要面向天线测量等应用场景。

3、测量前准备（1）设备检查确认矢量网络分析仪（VNA）工作正常，检查电缆和连接器无物理损伤，接口类型（如N型、SMA型）与被测件匹配。（2）校准件准备准备与电缆接口类型一致的机械校准件套件，通常包含开路器、短路器、负载。

4、使用矢量网络分析仪测量S参数的步骤如下：准备设备与校准仪器与配件 使用R&S罗德斯瓦茨ZVA67矢量网络分析仪（67GHz，4端口）。准备TRL校准板一块，用于校准测试系统。图1：TRL校准板 连接校准板 选择校准板上的一条测试线（如Line1）作为被测设备（DUT）。

5、选择适当的连接器并针对所需端口进行单端口或双端口校准。 连接测试设备：将待测设备连接到矢量网络分析仪的测试端口。 设置测试参数：设置测试频率范围、扫描点数等参数，以确保测试的全面性和准确性。 执行测试：启动测试，矢量网络分析仪将测量并显示驻波比等参数。

矢量网络分析仪测量s11参数的方法

反射计（Reflectometer）基础介绍 反射计是矢量网络分析仪（矢网）的基础组成部分，主要用于测试射频微波器件的反射系数，即S11参数。本文将详细介绍反射计的基本结构、关键部件及其工作原理。

连接天线：将待测天线通过馈线连接到矢量网络分析仪的测试端口，将天线固定在测试夹具上，放置到预设的测试位置。 参数设置：将矢量网络分析仪的测试频段设置为天线预期谐振频段的上下各20%范围，设置合适的测试点数（建议不少于201点），开启S11参数测试模式。

测量方法： 回波损耗的测量：通常使用矢量网络分析仪进行测量。将待测设备的一个端口连接到VNA的一个端口，另一个端口接匹配负载。通过VNA测量得到的S11参数，可以计算出回波损耗。 插入损耗的测量：同样使用矢量网络分析仪进行测量。将待测设备的两个端口分别连接到VNA的两个端口。

是德n5224b和n5244a区别

是德科技N5224B与N5244A均为PNA系列矢量网络分析仪，N5244A为更高配置的高端型号，核心差异集中在频率覆盖范围、测量性能与应用场景上 核心性能参数差异（一） 频率覆盖范围 N5224B：标准频率覆盖范围为10 MHz 至 40 GHz，主流量产型号未标配40GHz以上的扩展能力。

文章分享结束，矢量网络分析仪参数和矢量网络分析仪3672D的答案你都知道了吗？欢迎再次光临本站哦！
