怎样用示波器测量开关电源3844芯片的2脚电压

1、用示波器测量3844芯片2脚电压的操作核心是：确保接地可靠、使用10X探头、直接测量芯片引脚，注意安全隔离。 测量准备 仪器选择：使用带宽≥100MHz的数字示波器，以确保能准确捕捉可能的高频噪声和波形细节。 探头设置：务必使用10X衰减探头，并将示波器通道的探头衰减比设置为10X。

2、b是高性能单端输出式电流控制型脉宽调制器芯片。

3、比如增加上拉电阻的阻值，会抬高2脚电压，当反馈电压超过基准值时，芯片将缩短导通时间以降低输出电压，反之亦然。注意事项 UC3845的输出占空比不超过50%，避免磁芯饱和或功率管过热。 确保芯片供电电压在12V-25V范围，过低可能导致无法启动，过高可能损坏电路。

4、使用万用表测量UC3842芯片的8脚电压。正常情况下，8脚应有+5V左右的电压输出。如果测量到的电压与正常值相差较大，可能意味着芯片存在问题。测量其他引脚电压：接着测量UC3842芯片的1脚、2脚、4脚和6脚的电压。这些引脚在正常工作条件下也会有不同的电压值。

如何用数字示波器测试开关电源及设置

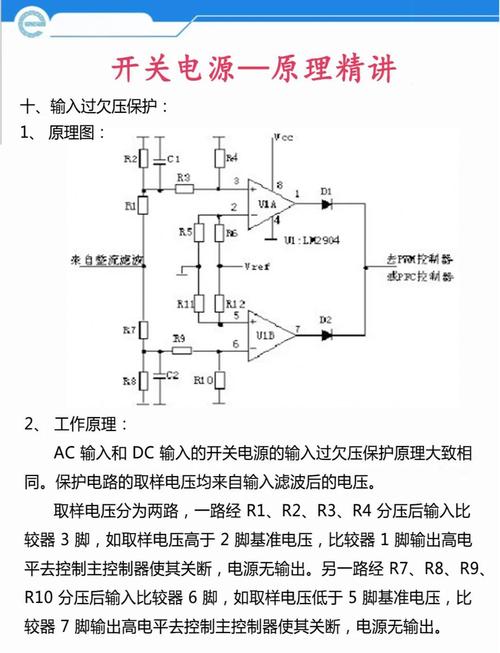

确保示波器设置正确 电压档位选择：根据开关电源的输出电压范围，选择合适的电压档位。由于示波器最大输入电压通常为250V，因此示波器电压档一般选择在5V，以安全检测到小于250V的信号。如果信号可能超过250V，应使用电阻分压器将输入电压限制在250V以内。

测量准备 仪器选择：使用带宽≥100MHz的数字示波器，以确保能准确捕捉可能的高频噪声和波形细节。 探头设置：务必使用10X衰减探头，并将示波器通道的探头衰减比设置为10X。这能减小探头对电路的影响并保护示波器输入。 安全隔离：开关电源为热地系统，直接测量有触电风险。

开关电源纹波检测的核心方法是使用示波器进行直接测量，需特别注意探头选择和测量设置以避免引入额外噪声。 测量工具准备必备设备为带宽≥100MHz的数字示波器，推荐使用10：1无源探头或高压差分探头。严禁使用探头接地线（长鳄鱼夹），这会引入极大电磁干扰，导致测量失真。应使用探头原装的接地弹簧针。

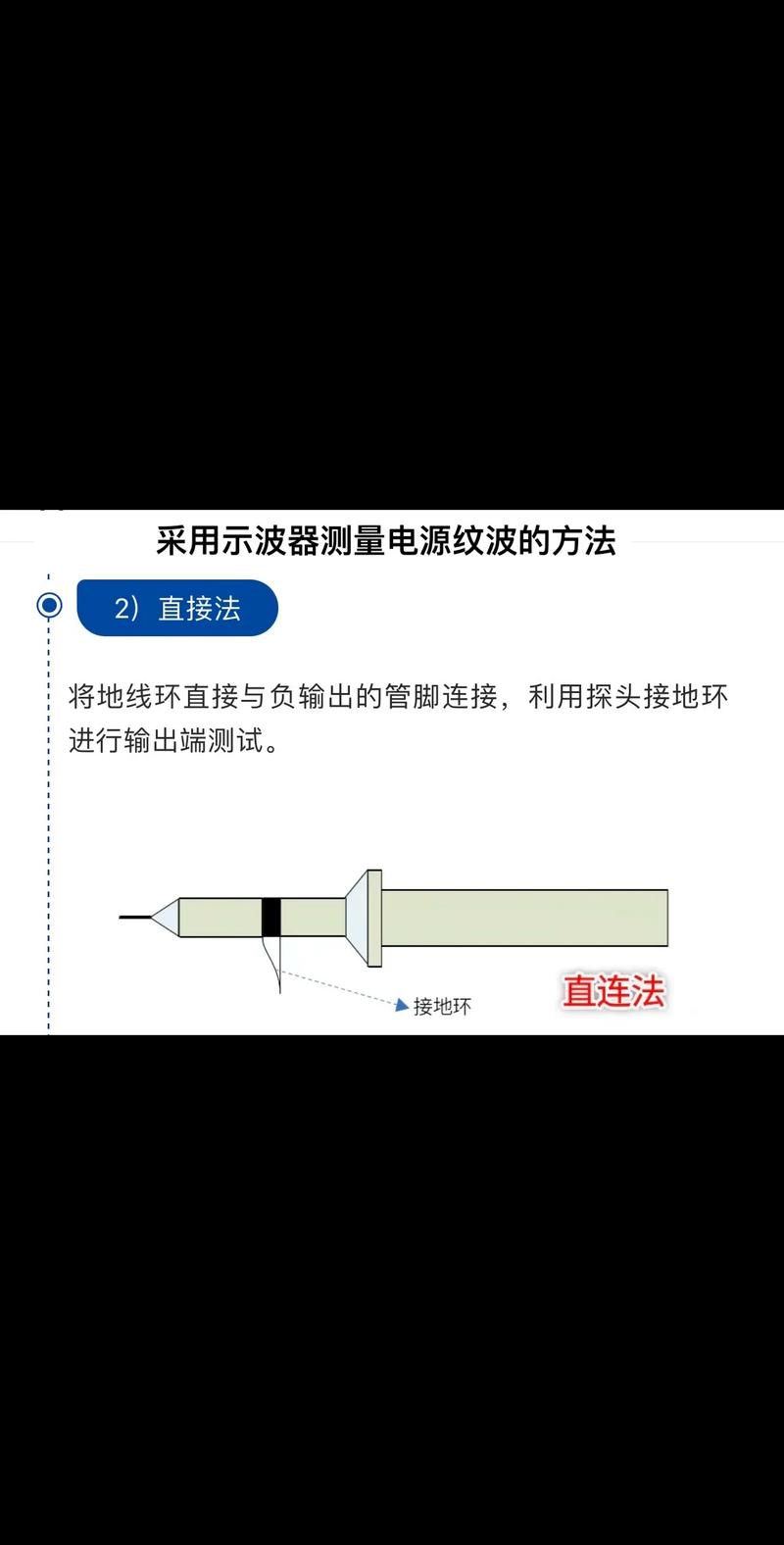

其次，探头一定要接地，不接地噪声干扰太大，甚至会完全失真。接地线越短越好，最好不要用标配的鳄鱼夹线，用来测纹波还是太长，用探头零件包中的弹簧针。然后，将示波器的通道输入耦合打到交流耦合，滤除直流分量。最后，数字示波器都有带宽限制功能，可以把示波器带宽限制在20MHz，可以有效滤除噪声。

测量方法与工具使用数字示波器是测量开关电源工作频率最直接、最准确的方法。将示波器探头的地线夹在电源地线上，探头尖端连接到主开关管（如13001的基极或MOSFET的栅极）的驱动点上，即可观察到PWM波形并直接读取频率值。

使用数字示波器UTD2012C测试恒压源的输出纹波、恒流源的谐波以及电源的启动时间的方法如下：测试恒压源的输出纹波 设置示波器：将示波器的耦合方式调成交流耦合，以去除直流分量，只显示交流纹波部分。根据需要调整示波器的垂直灵敏度和时间基准，以便清晰显示纹波信号。

如何利用示波器测试开关电源的纹波电压?

1、用示波器检测开关电源输出纹波的核心流程为：先完成示波器与测试环境的校准接线，再匹配符合要求的示波器参数，最后采集并分析纹波波形，关键需保证测试带宽、接地方式和触发设置符合高精度纹波测量的规范要求。

2、带宽限制设置示波器需选择20MHz带宽限制。

3、其次，探头一定要接地，不接地噪声干扰太大，甚至会完全失真。接地线越短越好，最好不要用标配的鳄鱼夹线，用来测纹波还是太长，用探头零件包中的弹簧针。然后，将示波器的通道输入耦合打到交流耦合，滤除直流分量。最后，数字示波器都有带宽限制功能，可以把示波器带宽限制在20MHz，可以有效滤除噪声。

4、测量反激电源输出电压纹波波形的核心方案是：选用带宽匹配的示波器与电压探头，在输出滤波电容的直接端子处采集AC耦合波形，通过规范的接地与触发设置获取准确纹波参数。

5、开关电源纹波检测的核心方法是使用示波器进行直接测量，需特别注意探头选择和测量设置以避免引入额外噪声。 测量工具准备必备设备为带宽≥100MHz的数字示波器，推荐使用10：1无源探头或高压差分探头。严禁使用探头接地线（长鳄鱼夹），这会引入极大电磁干扰，导致测量失真。应使用探头原装的接地弹簧针。

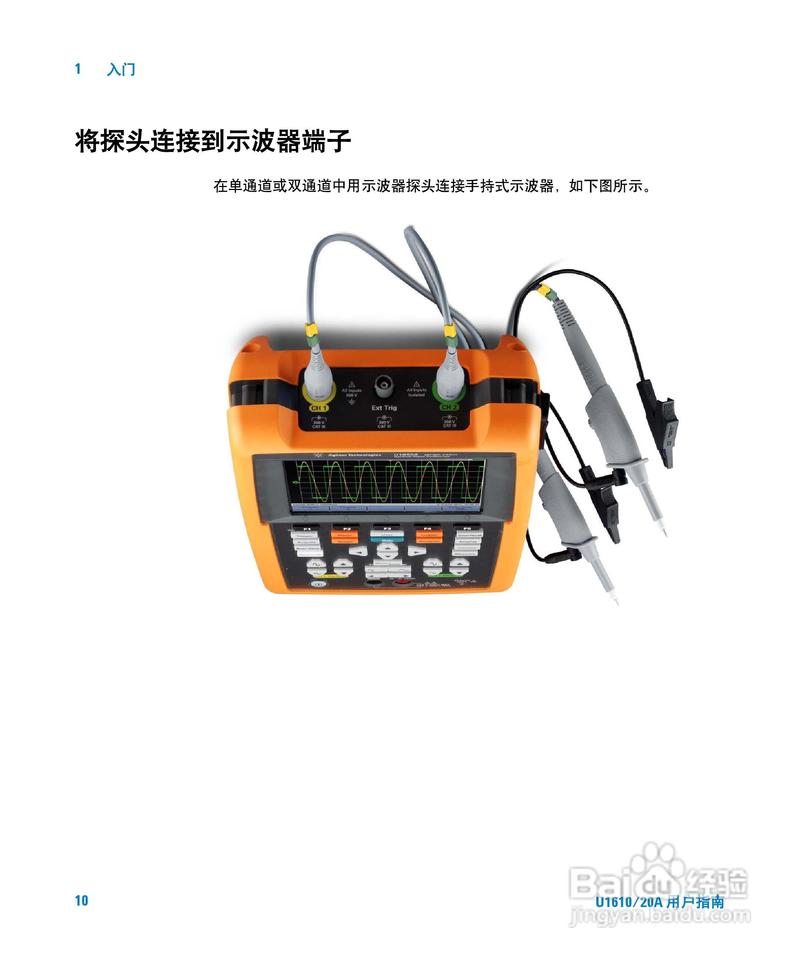

安捷伦U1620A手持式数字示波器用户手册:[4]

连接测试探头至被测电路，确保探头衰减比与示波器设置匹配（如1X或10X）。波形捕获与显示 触发功能设置：通过触发菜单选择触发源（如边沿触发、脉冲宽度触发），调整触发电平以稳定显示波形。波形存储：支持将捕获的波形保存至内部存储器或外部USB设备，便于后续分析。

产品概述安捷伦U1620A是一款便携式手持数字示波器，设计紧凑且功能全面，适用于现场测试与故障排查。

产品概述安捷伦U1620A是一款便携式数字示波器，设计紧凑且功能全面，适用于现场测试与故障排查。
