安捷伦数字示波器开关电源测试方法

大家好，今天来为大家解答安捷伦数字示波器开关电源测试方法这个问题的一些问题点，包括安捷伦数字示波器开关电源测试方法也一样很多人还不知道，因此呢，今天就来为大家分析分析，现在让我们一起来看看吧！如果解决了您的问题，还望您关注下本站哦，谢谢~

• 1、开关电源输出电流怎么测量
• 2、开关电源怎测电流
• 3、开关电源波特图详细使用方法
• 4、如何使用示波器测电压和电平?
• 5、13001开关电源频率简单测量

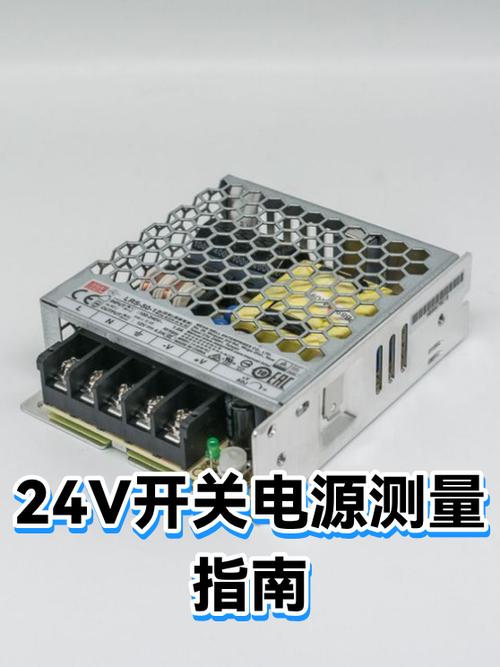

开关电源输出电流怎么测量

测量开关电源输出电流主要有三种方法：直接串联万用表、使用电流探头配合示波器、以及通过检测电阻压降计算。具体选择取决于测量需求和设备条件。 核心测量方法（1）数字万用表直接测量法这是最基础的方法，适用于直流电流测量。将数字万用表调至电流档（通常为A或mA），将其串联到开关电源的输出回路中。

方法一：使用示波器和电流棒 直接使用示波器测试RMS值：如果你有示波器和电流棒，可以直接将电流棒连接到开关电源的输出端，然后使用示波器测量电流信号的RMS值，这个值基本上代表了电流的有效值。

开关电源纹波电流的三种主流测量方法包括示波器直接测量法、电流互感器间接测量法以及罗氏线圈高频测量法。 示波器测量法将示波器探头连接至开关电源输出端，选择交流耦合模式以滤除直流分量，调整垂直刻度和水平扫描时间使波形清晰可读。需注意探头带宽需满足信号频率要求，且接地必须可靠，避免引入外部干扰。

开关电源怎测电流

1、测量开关电源电流主要有三种方法：串联万用表、使用电流探头和测量采样电阻电压。 串联数字万用表测量法这是最直接的方法，适用于大部分直流电流测量场景。操作步骤：将万用表旋钮调到直流电流档（通常标有“A—”），选择合适量程。

2、可以通过精密采样电阻（分流器）配合万用表、临时估算或借用通用电工工具的方式，完成开关电源的电流测试，无需专用电流探头即可实现精准或粗略测量。

3、方法一：使用示波器和电流棒 直接使用示波器测试RMS值：如果你有示波器和电流棒，可以直接将电流棒连接到开关电源的输出端，然后使用示波器测量电流信号的RMS值，这个值基本上代表了电流的有效值。

4、测量开关电源输出电流主要有三种方法：直接串联万用表、使用电流探头配合示波器、以及通过检测电阻压降计算。具体选择取决于测量需求和设备条件。 核心测量方法（1）数字万用表直接测量法这是最基础的方法，适用于直流电流测量。将数字万用表调至电流档（通常为A或mA），将其串联到开关电源的输出回路中。

5、开关电源死区电流的测量需要采用示波器配合电流探头直接捕捉MOSFET开关波形，通过测量体二极管导通期间的电流值来确定。测量原理死区电流是指在H桥或半桥拓扑中，上下管MOSFET均处于关断状态时，流经MOSFET体二极管的电流。这个电流发生在死区时间（Dead Time）内，用于维持电感电流的续流。

开关电源波特图详细使用方法

测试与绘制步骤1）测试仪器连接，用网络分析仪或频谱分析仪+信号发生器，把信号发生器输出连到开关电源误差放大器输入端，像光耦反馈端，网络分析仪输入接反馈输出端，输出接信号发生器同步端；要在开关电源满载、额定输入电压下测试，因为负载变化影响环路特性。

注入点选择：理想注入点位于输出和反馈网络之间，例如使用Bode100设备配合隔离变压器将信号注入DCDC电路，避免直接干扰主功率路径，确保测试准确性。典型应用场景通过波特图分析开关电源电路参数，判定系统稳定性。

开关电源波特图的核心使用方法是：通过测量增益和相位曲线来评估电源系统的稳定性，确保相位裕度大于45度、增益裕度大于10dB，从而避免振荡现象。要获取准确的波特图，需要使用网络分析仪或具备波特图功能的示波器。

第二步：绘制控制到输出传递函数的波特图 在确定了控制到功率级的传递函数后，需要绘制其波特图。

如何使用示波器测电压和电平?

直接测量法 将Y轴输入耦合开关置于“地”位置，触发方式开关置“自动”位置，使屏幕显示一水平扫描线，此扫描线便为零电平线。将Y轴输入耦合开关置“DC”位置，加入被测电压，此时，扫描线在Y轴方向产生跳变位移H，被测电压即为“V/div”开关指示值与H的乘积。直接测量法简单易行，但误差较大。

准备阶段 将示波器的“V/div”开关的微调装置顺时针旋转至满度的“校准”位置。交流电压测量 设置耦合方式：将“Y轴”耦合开关置于“AC”位置，用于测量交流电压。调节灵敏度：调节“Y轴”灵敏度开关“V/div”，使波形在屏幕中的显示适中。稳定波形：调节电平旋钮，使波形稳定显示。

设置示波器：将INPUT探头连接至示波器的适当输入端子。调整电压感度和扫描速度，确保波形清晰显示。调整零电平位置：将MODE设定为AUTO。将ACGNDDC设定为GND。此时屏幕应显示为一条直线，代表零电平位置。使用垂直位移调整钮，将这条直线调整至与一条格线重合，作为参照。连接测量点：将ACGNDDC设定为DC。

断开电流测量设备 断开电流探头：如果使用的是电流探头，请将其从被测电路和示波器上断开。确保断开连接前关闭电源，以防止意外触电或损坏设备。 移除分流电阻：如果使用的是分流电阻进行电流测量，请将其从被测电路中移除。 更换电压探头 连接电压探头：将标准电压探头连接到示波器的输入通道。

13001开关电源频率简单测量

001开关电源的工作频率通常在40-60kHz范围内，可以通过示波器直接测量其开关管（MOSFET）栅极驱动波形来获得最准确的结果。 测量方法与工具使用数字示波器是测量开关电源工作频率最直接、最准确的方法。

DD13001的主要参数如下：集电极最大耗散功率PCM为2W（Tamb=25℃）集电极最大允许电流ICM为0.2A 集电极-基极反向击穿电压BVCBO为600V 集电极-发射极反向击穿电压BVCEO为400V 发射极-基极反向击穿电压BVEBO为7V 结温Tj为150℃ 贮藏温度TSTG为-55~150℃ 直流放大系数为8~40 特征频率为特定值。

封装为TO251的3DD13001，管脚排列特点为有字的一侧面向自己时，基极为1脚、集电极为2脚、发射极为3脚。基本性能测试：集电极基极反向击穿电压BVCBO测试：需要专业设备测量在集电极开路情况下，基极与集电极之间的反向击穿电压，应大于600V。

各种三极管的工作原理和作用都是一样的，不同的型号其耐压，电流，功率，频率等不同，适合用在不同的场合，即什么环境下用什么管子，这个管子符合这个环境。13001是高反压小功率三极管，通常都用在小型开关电源里面。如手机充电器，万能充等。

END，本文到此结束，如果可以帮助到大家，还望关注本站哦！
