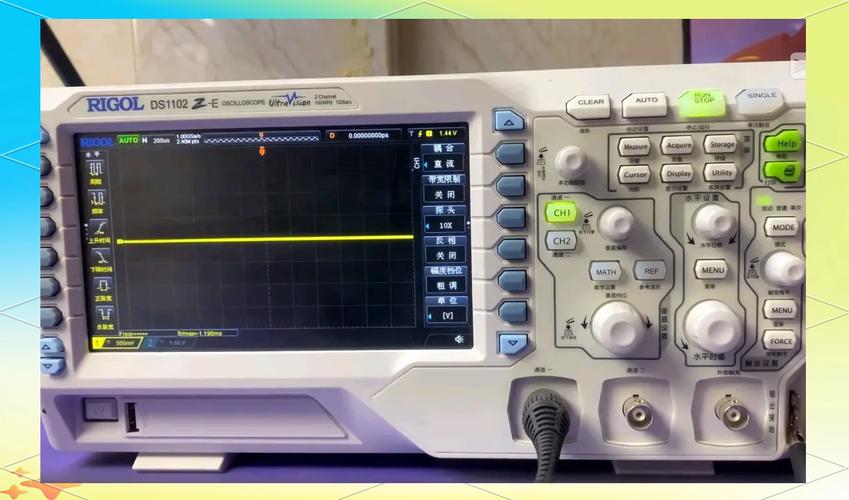

1、纹波是指在直流电源输出信号中叠加的交流成分，这种交流成分通常源于开关芯片的信号未能完全被滤除。其频率范围大约在几十至几百千赫兹之间。使用数字示波器检测时，需要将示波器设置为交流耦合模式，以准确捕捉交流成分。建议的时间基设置为M/DIV=10微秒，而电压档位则应调整到50毫伏左右，以便更好地观察纹波的具体情况。

2、其次，探头一定要接地，不接地噪声干扰太大，甚至会完全失真。接地线越短越好，最好不要用标配的鳄鱼夹线，用来测纹波还是太长，用探头零件包中的弹簧针。然后，将示波器的通道输入耦合打到交流耦合，滤除直流分量。最后，数字示波器都有带宽限制功能，可以把示波器带宽限制在20MHz，可以有效滤除噪声。

3、观察1%以下寄生波形，无论是模拟示波器还是数字示波器，观察精度都不是很好。模拟示波器的垂直精度未必比数字示波器更高，如某500MHz带宽的模拟示波器垂直精度是±3%，这并不比数字示波器（通常精度为1～2%）更具优势，而且对细节，数字示波器的自动测量功能比模拟示波器的人工测量更精确。

4、示波器有四个通道，可以进行同步测量。如果用逻辑分析仪可行吗？我们的示波器有16个数字逻辑通道，可以同时测量16个数字信号。

5、我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量，以低频下的纹波峰峰值作为打分基准。

如何利用示波器测试开关电源的纹波电压?

用示波器检测开关电源输出纹波的核心流程为：先完成示波器与测试环境的校准接线，再匹配符合要求的示波器参数，最后采集并分析纹波波形，关键需保证测试带宽、接地方式和触发设置符合高精度纹波测量的规范要求。

带宽限制设置示波器需选择20MHz带宽限制。

其次，探头一定要接地，不接地噪声干扰太大，甚至会完全失真。接地线越短越好，最好不要用标配的鳄鱼夹线，用来测纹波还是太长，用探头零件包中的弹簧针。然后，将示波器的通道输入耦合打到交流耦合，滤除直流分量。最后，数字示波器都有带宽限制功能，可以把示波器带宽限制在20MHz，可以有效滤除噪声。

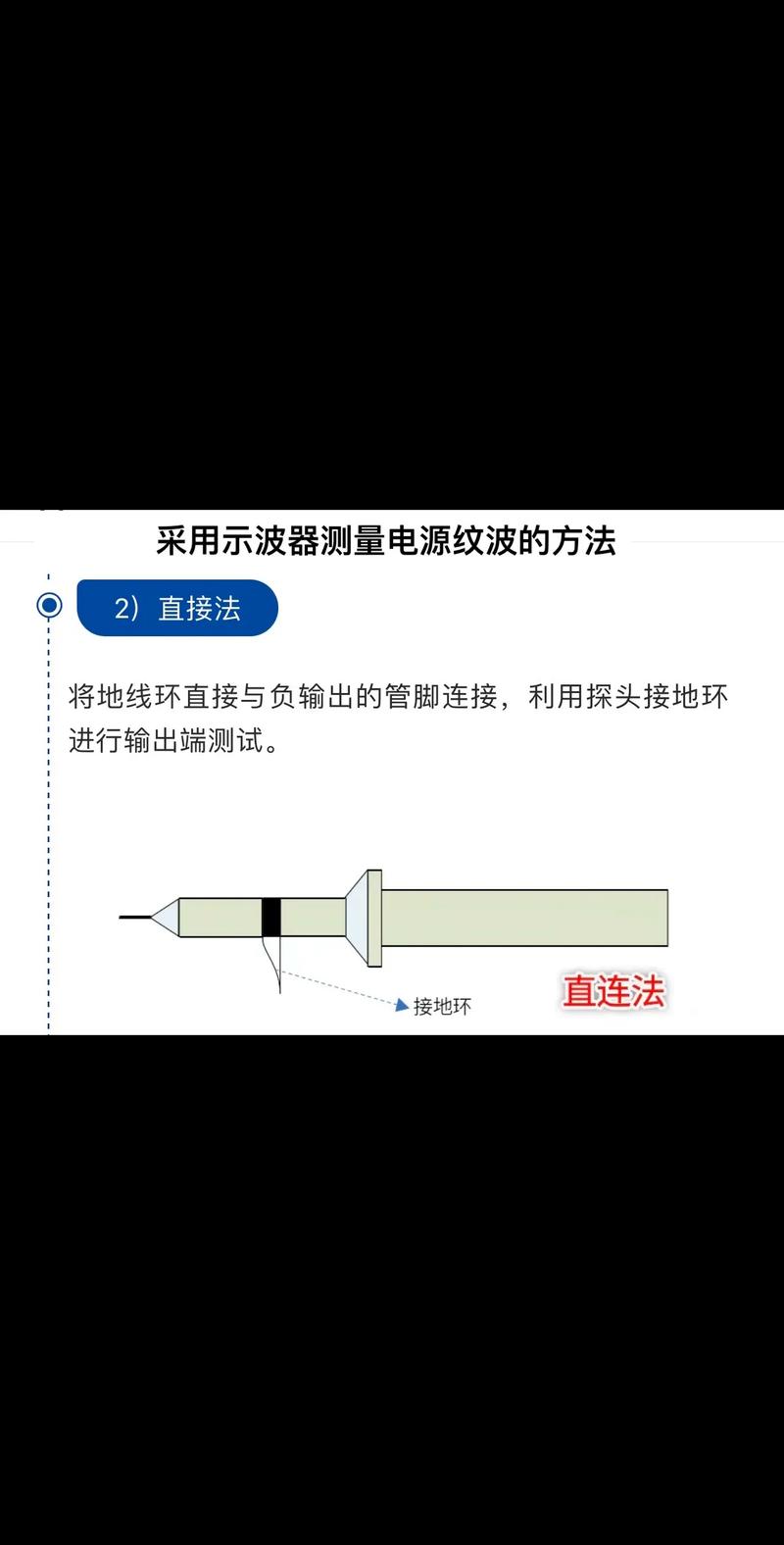

开关电源纹波检测的核心方法是使用示波器进行直接测量，需特别注意探头选择和测量设置以避免引入额外噪声。 测量工具准备必备设备为带宽≥100MHz的数字示波器，推荐使用10：1无源探头或高压差分探头。严禁使用探头接地线（长鳄鱼夹），这会引入极大电磁干扰，导致测量失真。应使用探头原装的接地弹簧针。

探头要选择合适的档位，如果电压比较大，或者对带宽要求比较高的情况下可使用X10档，普通情况下使用X1档，避免不必要的噪声衰减影响纹波的测量。同时，要将示波器通道的衰减比也调成X1。

测试开关电源纹波大小，核心是通过示波器完成信号采集与分析，需重点规避外界干扰、准确读取纹波峰峰值，并覆盖多负载场景验证准确性。

电源纹波的产生、危害及测量方法详解

1、闭环控制环路纹波通常是由于环路参数设置不当所导致。为了抑制这种纹波，可以采取以下措施：抑制调节器的自激响应；合理选择环路的放大倍数；确保调节器的稳定性；在电源输出端接入LDO滤波等。综上所述，电源纹波的产生、危害及测量方法是电源设计和测试中的重要内容。通过深入了解纹波的产生机理和危害，以及掌握有效的测量方法和抑制策略，可以确保电源的质量和性能达到预期要求。

2、电源纹波的产生常见的电源（线性电源和开关电源）输出的直流电压由交流电压经整流、滤波、稳压后得到。

3、在电源输出端接LDO滤波，这是减少纹波和噪声最有效的方法之一。

示波器测量电源纹波时的注意事项

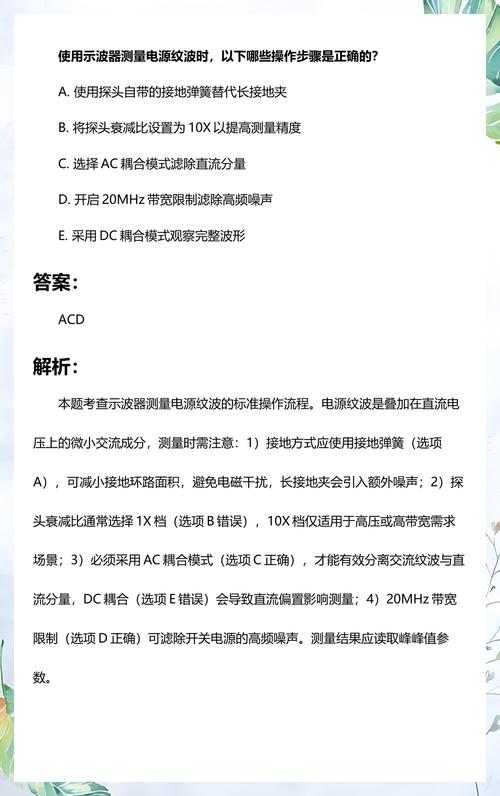

推荐接地方式：使用接地弹簧：测试电源纹波时，应使用接地弹簧，可降低环路电感，保证较好幅频特性，降低电磁辐射引入。高压差分探头接地：使用高压差分探头时，应将两根输入线双绞在一起，降低环路面积。

带宽限制设置示波器需选择20MHz带宽限制。

环境隔离：测试时需保证示波器与开关电源共地，避免电位差导致的共模电压损坏仪器；复杂强干扰环境下，可给示波器配备隔离电源。

使用示波器测量电源纹波是电源测试中的重要环节。

什么是电源的纹波,如何测量它的值,又如何抑制呢?

1、其峰值即为纹波电压，可通过示波器测量并采用滤波、优化电路设计等方法抑制。 以下是对电源纹波的定义、测量方法及抑制措施的详细说明：电源纹波的定义与危害定义：电源输出的直流电压由交流电压经整流、滤波、稳压后得到，若滤波不彻底，直流电平上会残留包含周期性与随机性成分的杂波信号，即纹波。

2、其峰值即为纹波电压，可通过示波器测量并采用滤波、优化电路等方法抑制。

3、LDO（低压差线性稳压器）具有很低的输出噪声和纹波抑制能力，可以有效地滤除电源输出端的纹波和噪声。
