3674l矢量网络分析仪

大家好，如果你们想深入了解关于3674l矢量网络分析仪的问题，那么请继续阅读下去。在这篇文章中，我会为大家提供全面的知识，并且会尽可能地回答你们对3674l矢量网络分析仪疑惑并还会对矢量网络分析仪端口延伸 相关的讲解

• 1、矢量网络分析仪为什么需要做校准呢?
• 2、矢量网络分析仪测量驻波比的工作原理
• 3、矢量网络分析仪怎么设置外接显示器
• 4、矢量网络分析仪原理(二)——误差模型分析
• 5、如何对矢量网络分析仪校准?
• 6、矢量网络分析仪测什么

矢量网络分析仪为什么需要做校准呢?

矢量网络分析仪需要做校准的原因是为了消除测试过程中的误差。

在进行矢量网络分析时，校准是一项不可或缺的操作。校准的主要目的是确保测量结果的准确性与可靠性。通过校准，可以消除仪器内部的误差，确保测量数据的真实性和一致性。具体来说，校准过程能够帮助我们确定仪器的基准点，使得所有后续测量都能以此为参考标准。

总结矢量网络分析仪校准是确保测量准确性的基石，其方法选择需权衡精度、效率与成本。

矢量网络分析仪测量驻波比的工作原理

1、矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

2、矢量网络分析仪测驻波的核心原理是通过采集被测射频链路中入射波与反射波的幅相信息，计算得到复反射系数，再通过幅相关系推导出驻波比（VSWR）。

3、矢量网络分析仪搭配定向耦合器测量驻波比的核心原理是通过定向耦合器分离主测试链路中的入射、反射微波信号，再由矢量网络分析仪比对两路信号的幅度与相位差，最终换算得到被测器件的电压驻波比（VSWR）。

矢量网络分析仪怎么设置外接显示器

前置确认（一） 接口匹配检查 查看矢量网络分析仪机身的视频输出接口，主流工业级机型标配HDMI 0或DisplayPort 4接口，部分老机型采用VGA、DVI接口。 外接显示器需对应接口或使用合规转接头，例如HDMI转VGA转接头需支持1080P及以上分辨率，高频分析仪建议选用HDMI 0及以上线缆避免信号衰减。

确认外部参考源设置前需确保外部参考源符合标准：选用高精度频率合成器等设备，输出频率需为10MHz，同时需检查信号稳定性，避免因信号波动影响测量结果。

是德科技P9377B便携式矢量网络分析仪的使用需通过硬件连接、软件配置和功能操作三步完成，具体步骤如下：硬件连接与软件准备连接设备：使用数据传输线将P9377B与电脑连接，确保Thunderbolt 3接口（支持高速数据吞吐）或标准接口物理连接稳固。

操作流程 1 开机与自检 按下电源键后仪器自动进入自检程序，待界面稳定后即可开始设置参数。 2 参数配置 设备连接：将待测器件与分析端端口可靠连接，检查阻抗匹配（通常为50Ω），确认线缆接头无物理损伤。

矢量网络分析仪原理(二)——误差模型分析

矢量网络分析仪原理（二）——误差模型分析在矢量网络分析仪（矢网）的实际测量中，由于连接用的射频线缆、连接器、夹具等附件的存在，以及定向耦合器隔离端口的不完美隔离，测得的S参数会受到这些因素的影响，从而产生误差。为了准确获取待测件（DUT）的真实S参数，需要对矢网的误差模型进行分析和校正。

SOLT校准是矢量网络分析仪中常用的校准方法之一，它通过12项误差修正模型来消除测量中的误差。

误差模型：在反射测试中，系统误差的数学模型涉及多个误差项。例如，S11M是网络分析仪的实际测试值，包含ED（方向性误差）、ERT（反射跟踪误差）、ES（源匹配误差）等。校准目的是通过计算消除这些误差项的影响，得到测量的真值S11A。

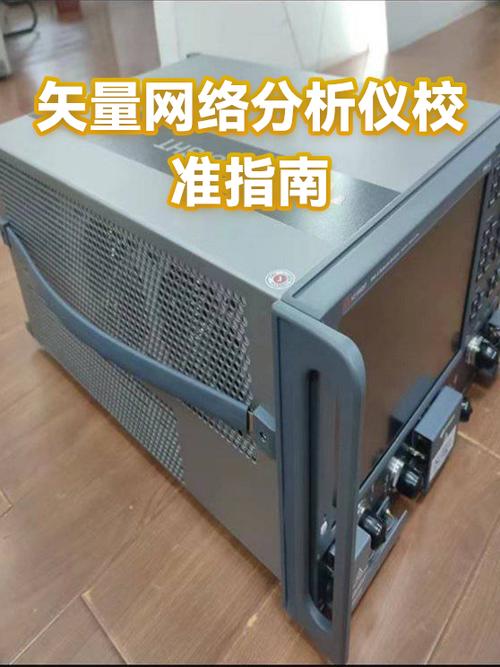

如何对矢量网络分析仪校准?

1、可以通过4类可落地的方法快速判断矢量网络分析仪的校准是否正确 查看校准误差指标校准完成后仪器会直接显示方向性、源匹配、负载匹配等各项误差参数，你只需要在仪器校准后的界面找到误差指标显示区域，核对数值是否在仪器官方规定的技术指标范围内，符合官方参数就说明校准达标。

2、步骤：将矢量网络分析仪的两个端口（Port1和Port2）通过直通校准件连接起来。

3、SOLT校准的局限性： SOLT校准仅适用于同轴端面的校准。对于非同轴连接器的被测件，可能存在误差。 在选择校准套件时，需要确保套件与被测设备的频段和连接器类型相匹配。综上所述，SOLT校准是矢量网络分析仪中一种重要且高效的校准方法，通过精确测量和计算传输矩阵，可以显著提高测量结果的准确性。

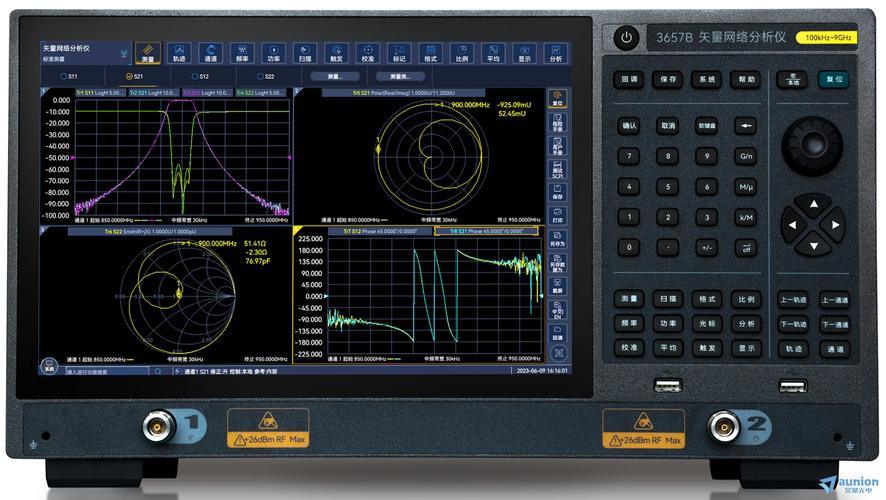

矢量网络分析仪测什么

矢量网络分析仪（VNA）可以直接测量器件或电路的反射系数。

矢量网络分析仪主要用于测量电磁波能量的相关参数，具体包括以下几点：单端口网络参数：矢量网络分析仪能够测量单端口网络的各种参数幅值，这些参数描述了网络对电磁波能量的传输、反射等特性。

矢量网络分析仪主要用于测量电磁波能量相关的网络参数。具体来说：幅值和相位测量：幅值测量：矢量网络分析仪能测量单端口或两端口网络的各种参数的幅值。相位测量：它不仅能测量参数的幅值，还能测量相位，这是其相比于其他网络分析仪的一个重要优势。

矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

OK，关于3674l矢量网络分析仪和矢量网络分析仪端口延伸的内容到此结束了，希望对大家有所帮助。
