示波器的校准

大家好，今天来为大家解答示波器的校准这个问题的一些问题点，包括示波器的校准方波多少伏也一样很多人还不知道，因此呢，今天就来为大家分析分析，现在让我们一起来看看吧！如果解决了您的问题，还望您关注下本站哦，谢谢~

• 1、如何拆卸安装维修xj4210a示波器校准怎么弄?
• 2、用示波器测阻抗需要掌握哪些关键技巧
• 3、示波器的使用方法?
• 4、示波器自校准一直卡在不动怎么办
• 5、示波器精度怎么调
• 6、测量示波器相位差的误差规避技巧有哪些

如何拆卸安装维修xj4210a示波器校准怎么弄?

拆卸操作 安全准备：拔掉电源插头，用绝缘螺丝刀短接电源板高压储能电容（放电时长≥30秒，避免残余高压），佩戴防静电手环并可靠接地，防止静电击穿元件。外壳拆解：拧下设备底部4颗固定螺丝，向后缓慢平移上盖（卡扣连接，禁止硬掰），露出内部主板、电源板、示波管等核心部件。

屏幕显示“自校准完成”提示后，按【Return】键返回主界面，自校准生效。外部精度校准（年度计量操作） （一）前置条件 使用精度等级优于0.05%的标准信号源，且该信号源在计量有效期内；示波器已完成合格的内部自校准。

xj4210a示波器校准需满足20±5℃、湿度≤70%RH的环境条件，预热30min后，按内置自校→通道幅频校准→时基校准的顺序操作，使用内置CAL输出的1kHz/1Vpp校准信号，完成后幅值误差≤±1%、时基误差≤±0.5%即为合格。

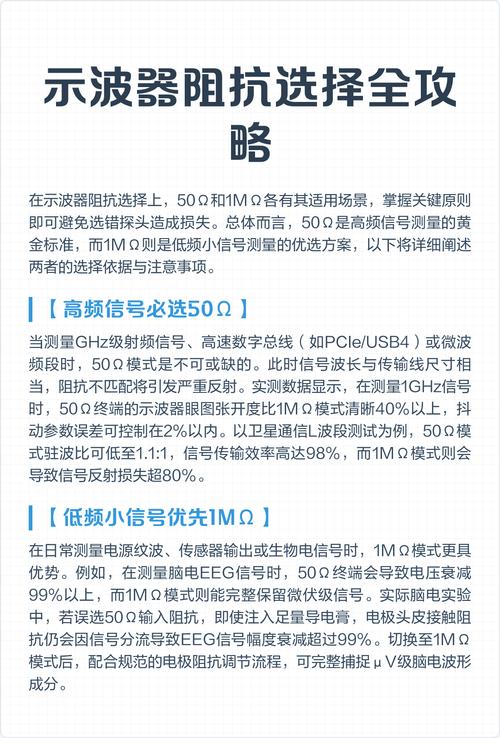

用示波器测阻抗需要掌握哪些关键技巧

1、校准与匹配环节：必须用示波器自带的Auto Cal（自动校准程序）对对应通道和配套探头（尤其有源/差分探头）校准，消除探头寄生参数误差。

2、一） 明确测量对象类型 直流电阻：改用万用表测量，示波器无直接测直流电阻的电阻档功能，新手勿混淆；交流阻抗：仅适用于V-I法（或带阻抗测量选件的示波器），其他方法精度无保障。

3、高阻抗（1MΩ）的选择逻辑当测量场景中信号源输出阻抗较高（如压电水听器输出的微弱声电信号）或需要降低负载效应时，应优先选择高阻抗模式。此时示波器相当于悬空测量的电压表，尤其在低频段水声信号测量中，能更好保留信号中的非线性成分（如气泡脉动产生的声学波形细节）。

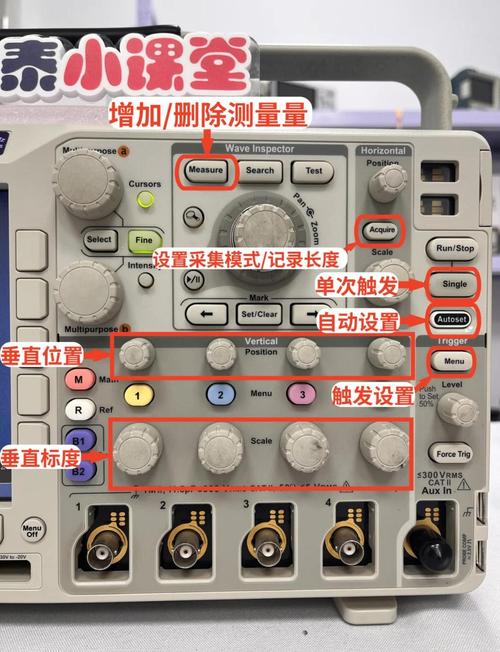

示波器的使用方法?

1、可以移动选择时间轴，或者可以直接在左侧的波形区域滚动鼠标滚轮，改变时间轴。每个通道都有一个旋钮用来调节电压幅值，比如通道A对应于Channel A这一框，调节对应的旋钮可以改变对应通道的电压幅值。

2、内部信号测试：将扫描档位从“外X档”切换至合适扫描范围（如1ms/div），观察示波器内部生成的竖直方向正弦波，验证仪器基本功能。外部信号接入：Y轴输入：将待测电压信号通过Y输入接口接入，地线连接至示波器外壳接地端。

3、具体方法如下：首先，拿出自己的示波器并且进行使用。

4、示波器虽分类及型号众多，但基本使用方法相同，具体如下：开机准备 检查示波器主机及其配件，确保无缺漏和损坏。按下示波器左下角的开关按钮，打开示波器。恢复默认状态后，使用普通无源探头与面板上的“探头补偿端”进行连接，注意连接过程中不要接反。

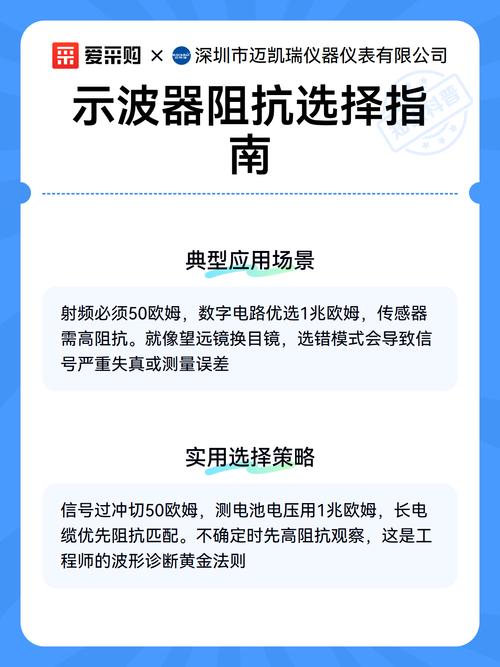

示波器自校准一直卡在不动怎么办

1、示波器自校准卡滞无响应，优先从软件缓存、外设连接、硬件接口三个维度排查基础故障，无法定位时需联系原厂校准售后或具备CNAS计量资质的电子设备维修人员处理。

2、断开所有外部输入通道、触发源及外接接口，确保校准过程无外部信号干扰，重新启动校准流程。 硬件级排查（需基础维修工具与官方维修手册参考） 清洁校准探头与输入接口的针脚，去除氧化层与灰尘，更换同型号原厂校准探头测试，排除接触不良导致的校准失败。

3、进行校准：有时示波器的聚焦问题可能是由于整体校准偏差导致的。可以按照示波器的校准说明进行操作，对示波器进行整体校准。联系厂家：如果自行校准无法解决问题，建议联系示波器厂家或专业维修人员进行校准和维修。

4、标准化维修流程检测阶段：执行完整自检程序，记录错误代码（如“Channel Fail”“Calibration Abort”）；使用示波器自带的自校准工具定位故障模块（通道、采集板或电源）；结合万用表、逻辑分析仪检测关键节点电压/信号波形。

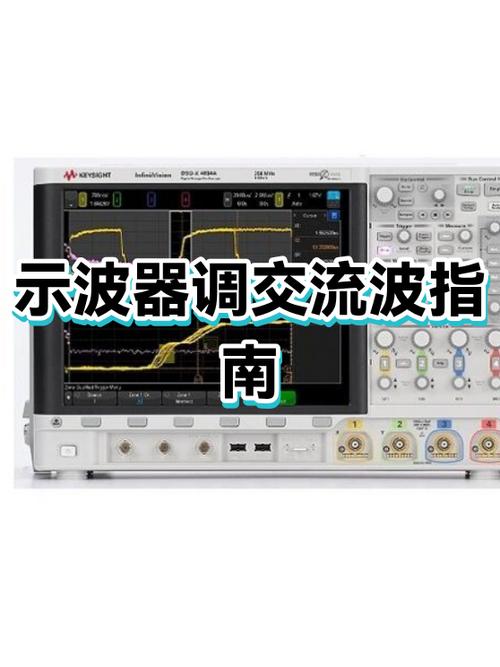

示波器精度怎么调

1、具体调节方法可以从以下几个核心方向展开： 增益精度调节 垂直灵敏度调节：通过示波器面板上的旋钮或按键，调整垂直方向每格电压值。例如，小信号需调低灵敏度（如1V/格→100mV/格），使波形显示更清晰。 自动增益功能：启用“自动设置”可快速适配信号幅度，但对复杂信号可能需要手动微调。

2、聚焦和辉度的调整：调整聚焦旋钮使扫描线尽可能细，以提高测量精度。

3、示波器10x探头调节旋钮用于补偿探头电容，确保测量精度。调节方法是将探头连接示波器校准信号输出端（通常为1kHz方波），用小螺丝刀旋转调节旋钮，直至屏幕显示方波波形平顶且无过冲或圆角。 调节旋钮核心功能示波器10x探头上的这个调节旋钮是低频补偿电容调节。

4、将信号源输出连接到示波器输入，调整垂直放大系数，使示波器显示正确的峰值电压。

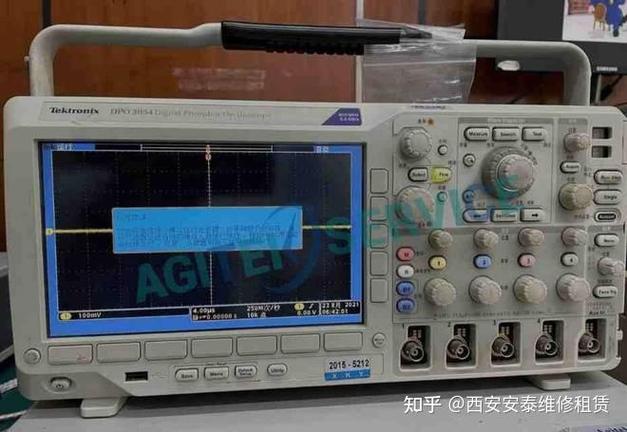

测量示波器相位差的误差规避技巧有哪些

严格匹配输入耦合模式：低频直流信号使用DC耦合，高频交流信号使用AC耦合，禁止混用耦合模式导致基线偏移，影响相位读取精度。 采用单点共地方案：将示波器公共接地端与信号源接地端直接连接，避免两路通道分别接地引入地环流干扰，消除共模噪声带来的相位误差。

规范信号接入，减少传导干扰引入的误差 采用差分探头替代单端探头：单端探头的地环路会引入共模干扰，当被测信号频率高于10kHz时，共模干扰会显著叠加到被测信号中，导致相位测量偏差。差分探头可直接抑制共模干扰，适配浮地被测电路的相位差测量。

通过仪器校准、规范测试接线、优化采样设置、规避环境干扰四类方法，可将示波器相位差测量误差控制在1%以内（针对1Hz~1GHz的常规正弦信号）。

用示波器测量相位差时，可通过仪器校准、接线优化、规范操作、规避干扰四类方法减小测量误差。

示波器相位差测试可通过校准通道固有误差、规范触发与采样参数、优化信号传输链路、标准化读数流程四类方式减少误差，典型测试误差可控制在±0.5%以内。

确认被测信号适配性：提前知晓被测两路信号的电压幅值、频率范围，避免信号幅值超出示波器输入量程导致削波失真，无法准确判断相位差。

END，本文到此结束，如果可以帮助到大家，还望关注本站哦！
