proteus中的示波器的波形怎么弄出来啊

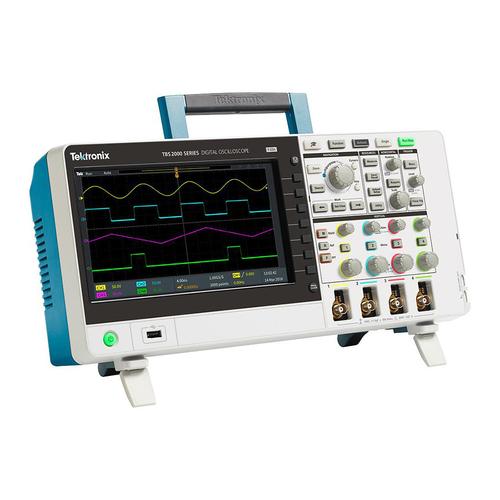

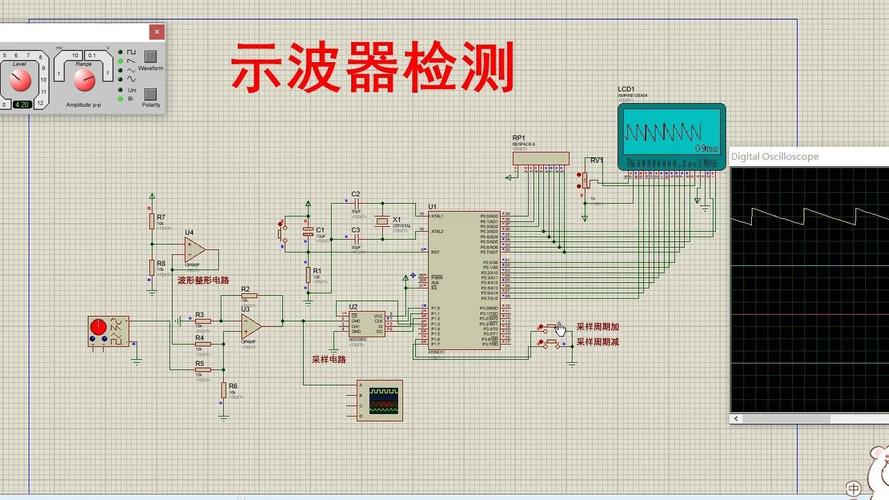

首先在电脑中，打开proteus软件，如下图所示。然后选择工具栏的虚拟仪器。点击第一个示波器选项。接着将示波器拖动到想要的连接的位置，如下图所示。然后点击左下方的启动按钮，如下图所示。这时会出现一个示波器波形，如下图所示就完成了。

Proteus示波器出不来波形，一个原因，触发器信号应选AC，下图画圈的位置。

要直接在proteus里打印波形，可以设置打印的颜色。在示波器的屏幕上点右键，出来一个小菜单。

为什么示波器出的波形总是50hz的正弦波

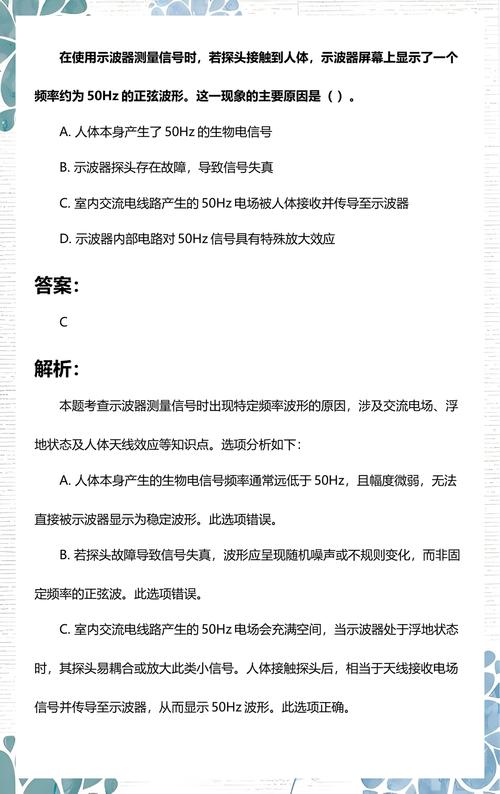

示波器总是显示50Hz正弦波的原因可能有以下几点：市电频率影响：在很多国家和地区，交流电的频率是50Hz。示波器在没有连接特定信号源时，其内部电路可能会受到电网频率的影响，从而显示50Hz的正弦波。接地干扰：示波器的探头或输入端可能无意中接触到了地线，导致示波器捕捉到接地处的50Hz交流干扰信号。

示波器探头有两个端子。一个是信号线，一个是地线，信号线在中间，地线在外面。首先将探头接到示波器上，将地线和信号线短接，再用手碰信号端，如果仍然有50hz正弦波，证明探头接触不良或损坏。

在这种情况下，示波器上只能看到50MHz的正弦波基波成分。结论 综上所述，当信号发生器输出方波时，如果示波器的带宽和采样率不足以处理方波的高频成分，它将只能显示基波成分，即正弦波。

人身体是块电阻而且能接受信号，可以起到天线作用。例如过去模拟信号的电视信号不好时，人手触碰天线，则电视信号就会转好。你看到的正弦波信号的频率应该是50Hz，来自生活用电220v，50hz，交流电产生的电磁辐射。

你注意看一下它的频率是多少？一般是你使用示波器不当时把市电工频感应进去了。

问题出在示波器的地线没有和5V（被测试信号）的地线接好，有可能是你没有接地也可能是示波器探头屏蔽层断路。这些东西你只能自己解决了。

示波器显示的波形为什么会抖动呢?

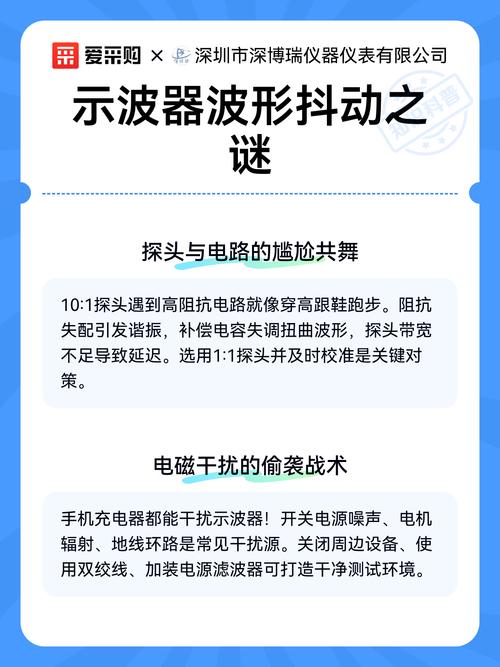

1、示波器显示的波形抖动可能有多种原因，其中一种是由于触发源不匹配或同步电平设置不当。首先，确保触发源选择正确，应选择内触发，并将相应的测试通道设置为触发源。如果触发电平不稳定，需要调整LEVEL电平，使其保持在合适的位置，以确保波形稳定。另一种可能是扫描电路的工作状态问题。

2、示波器显示的波形抖动，可能由多种因素导致。首先，信号没有同步是常见原因之一，这通常与示波器的触发设置有关。如果触发电平、触发通道或触发的边沿没有设置好，波形可能无法稳定触发，导致抖动。此外，如果波形是周期信号但叠加了较大的高频信号，也可能需要调整触发灵敏度以确保稳定触发。

3、你的信号不稳定，当然示波器看到的波形也不稳定，这个没办法，只能调节时基和电压档位，触发电平等使波形尽可能的不那么跳动。2，没接地，此时你看的根本不是真实信号而是噪声信号，所以示波器接地很重要，将探头一端的鳄鱼夹接地就行。

4、隔离感兴趣的信号；同步波形（稳定显示波形）。

为什么在示波器上看不到波形呢?

1、原因如下：信号没有触发。检查下触发电平是不是设置到信号有效幅度范围内。触发电平调的过高或者过低。输入信号频率大于示波来器采样率的一半（数字示波器），这种情况属于欠采样，采到的是假波，也无法得到稳定的波形。需要调节往小时基档位，直到采样率大于信号频率的2倍为止。

2、要确保选对显示通道，如果信号接在CH1，显示通道选择了CH2，屏幕自然显示没有信号输入的CH2。 检查输入耦合是不是DC档（如果只关注信号的交流成分，AC耦合也可以），GND耦合的话，不管输入什么信号，波形都是水平线。

3、你的信号不稳定，当然示波器看到的波形也不稳定，这个没办法，只能调节时基和电压档位，触发电平等使波形尽可能的不那么跳动。2，没接地，此时你看的根本不是真实信号而是噪声信号，所以示波器接地很重要，将探头一端的鳄鱼夹接地就行。

4、通道的基线偏移过大，就是说，现在的0电平不在屏幕中心，这种情况可以把示波器的耦合打到GND的方式，触发方式为AUTO，此时调节垂直位移旋钮，将基线调节到屏幕的中间位置在测量信号。

示波器显示的是啥波形

示波器显示的是电子信号随时间变化的电压波形，它就像电路的心电图，让工程师能直观地“看见”电信号的形态、幅度、频率和失真等情况。 常见的基础波形电路中最常见的几种基础波形构成了分析和调试的基石。1 正弦波这是一种最基础、最平滑的周期性曲线，形状像起伏的海浪。

示波器可能被设置为显示内置的参考信号，如果该信号为50Hz的正弦波，则示波器会显示该波形。其他设备干扰：示波器附近的其他电子设备，如电脑、电视等，可能产生电磁干扰，导致示波器误捕捉到50Hz的正弦波信号。为了解决这个问题，可以尝试以下方法：断开电源：确保示波器没有连接到任何电源插座，以排除电源线干扰。

示波器显示的是电子信号的波形图，可以算出其各种参数，包括频率，上升时间，占空比，峰峰电压等等参数；现在有的示波器具有了FFT功能，可以近似的认为是电子信号的频谱图，但意义与频谱还是相关很远的。
