频谱仪测试acpr

本篇文章给大家谈谈频谱仪测试acpr，以及频谱仪测试相位噪声操作步骤对应的知识点，文章可能有点长，但是希望大家可以阅读完，增长自己的知识，最重要的是希望对各位有所帮助，可以解决了您的问题，不要忘了收藏本站喔。

• 1、无线电干扰分类和测量实例
• 2、关于ACPR是怎么频谱仪上得出来的
• 3、如何使用安诺尼实时频谱仪测量信道功率
• 4、频谱仪acpr测试如何设置频谱仪选用acp模式时是测量哪个用力
• 5、频谱仪使用实践

无线电干扰分类和测量实例

测量实例：关闭所需无线电的发射机，使用频谱分析仪调谐信道频率，搜索所需系统中的其他信号操作。将频谱分析仪设置为高灵敏度模式，记录任何间歇信号。带外干扰 定义：可在不同频带内进行发射的无线系统，在所需系统的频带中产生能量。特点：通常由于发射机谐波或杂散信号引起。测量实例：使用频谱分析仪测量发射机的谐波和杂散信号。

无线电干扰主要分为四个类别：带内干扰、带外干扰、相邻信道干扰以及同信道干扰。以下是对这些干扰类别的解释及测量实例：带内干扰 解释：带内干扰是指干扰信号与有用信号处于同一频率范围内，从而对信号的纯净度构成挑战。它可能源于同一无线系统的竞争，或是不同系统间的无意碰撞。

无线电通信世界中，电磁能量的微妙较量无处不在，它如无形的舞者，通过耦合影响着接收系统的性能。干扰，如同音乐中的不和谐音符，可以分为四个主要类别：带内、同信道、带外和相邻信道干扰，每一类都描绘出无线信号交互的独特景象。

无人机反制中，无线电干扰是主要手段，其分类如下：卫星定位信号干扰 干扰原理：民用无人机多采用GPS卫星定位系统，部分使用GPS/GLONASS双模模块，少数专业级使用GPS/BD2双模或GPS/GLONASS/BD2三模模块。无线定位系统采用扩频通信技术，当无线电信号微弱时，通过干扰卫星频点，阻断无人机接收卫星定位信号。

例如，电力线载波通信的谐波可能侵入短波频段。同频/邻频干扰：其他无线电设备使用相同或相邻频率时，信号直接叠加导致接收端信噪比下降。典型场景包括移动通信基站覆盖重叠区或非法电台占用频段。

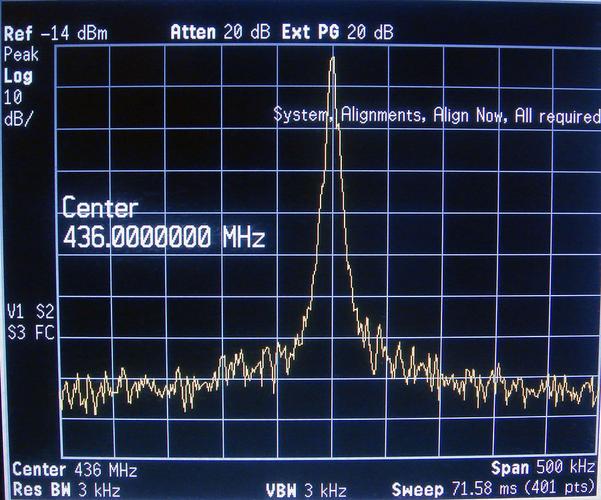

关于ACPR是怎么频谱仪上得出来的

MHz，从频谱仪可以读出载波2（中心频率f2）的功率PC2，改变频谱仪中心频率为f2+5MHz=2150MHz，可得频谱再生的功率PA2，再改变频谱仪中心频率为f2+Δf=2155MHz，可得三阶互调产物的总功率PIM2。+ACPR和+IM3可以分别计算出：+ACPR=PA2–PC2，+IM3═PIM2–PC2。

ACPR是通过频谱仪按照特定步骤测量得出的。以下是具体的测量过程：设置频谱仪参数：中心频率fc设置为载波频率，例如2145MHz。RBW设置为30KHz，以确保测量的准确性。测量载波功率：使用频谱仪的Channel Power Function，设置ChannelBW为84MHz。从频谱仪上读出载波2的功率PC2。

计算 – ACPR=PA1 – PC1 ，–IM3=PIM1 – PC1。 其实，IM3 与IMD3 从概念上讲是相同的。在CW情形，两个单音CW信号是点频，可以用频谱仪Δ（Delta）mark （RBW=30KHz）直接测出载波与三阶互调的功率之差IMD3。

下面介绍两种个人觉得比较合适的测试方法（以R&S频谱仪测试为例）。

使用安诺尼实时频谱仪测量信道功率时，我们的Channel Power Measurement功能模块提供实时频谱仪与积分带宽方法。操作简单，只需设置信道频率、主信道带宽、邻道带宽与信道间距即可。测量结果在测试界面及数据表格中直观显示，包括信道功率、ACPR与ACLR读数，同时支持第二信道测量。

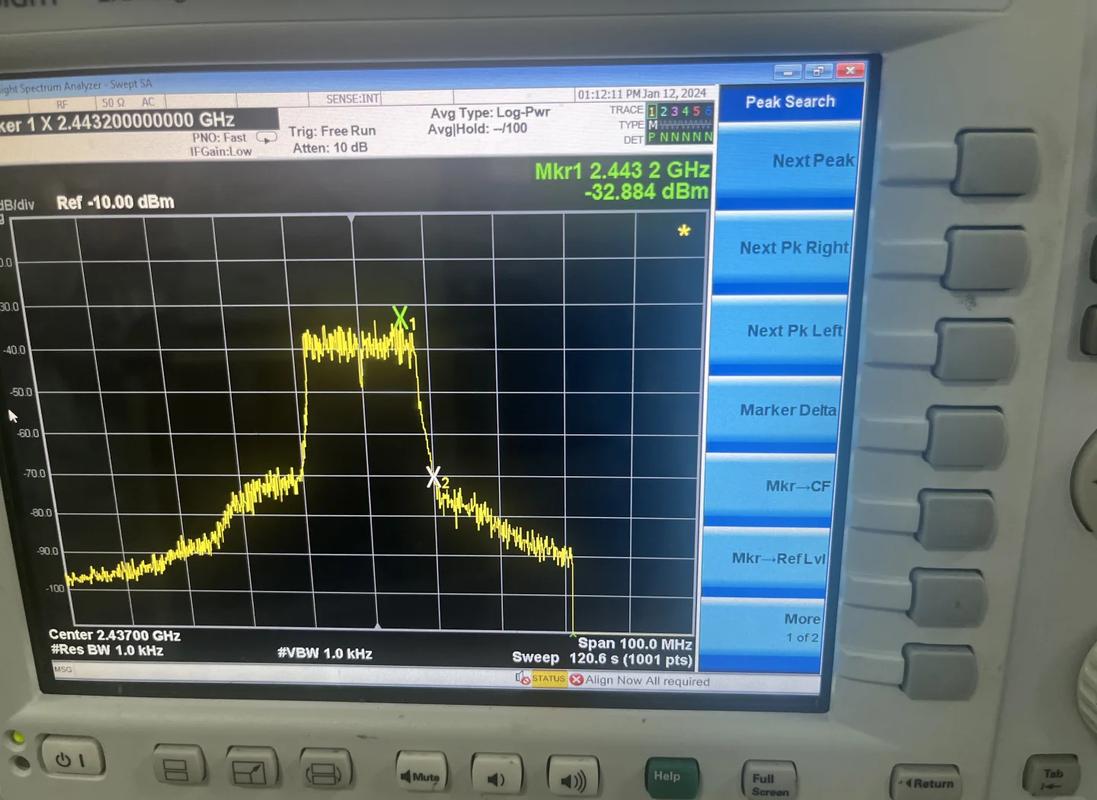

如何使用安诺尼实时频谱仪测量信道功率

使用安诺尼实时频谱仪测量信道功率的方法如下：准备阶段 设置频谱仪：确保安诺尼实时频谱仪已正确连接并开机。配置测量参数 信道频率：根据待测信道的频率范围，在频谱仪上设置相应的中心频率。主信道带宽：根据信道定义的带宽，设置频谱仪的主积分带宽，以覆盖整个信道。

信道功率测量涉及绝对功率测量，结果通常以dBm形式表示。此过程通常需三种方法进行。第一种，邻道泄漏比（ACLR）测量，考察信号功率扩展至信道边缘之外的情况。ACLR指标评估无线通信系统性能与干扰状态，至关重要。

德国AARONIA安诺尼实时频谱仪软件RTSASuite Pro是一款高效、精准的频谱分析解决方案软件。以下是该软件的详细介绍：模块化设计与扩展性：RTSASuite Pro采用模块化设计，用户可以根据实际需求进行功能扩展。通过Block System功能，软件可以实现对测量功能的最佳配置，提供灵活且强大的频谱分析能力。

德国AARONIA安诺尼实时频谱仪软件RTSA-Suite Pro 德国AARONIA安诺尼推出的实时频谱分析仪SPECTRAN V6，搭配强大的RTSA-Suite Pro软件，为用户提供了高效、精准的频谱分析解决方案。这款软件采用独特创新的方法，显著优化了测量工作流程和数据分析过程，具有模块化设计，用户可根据实际需求进行扩展。

频谱仪acpr测试如何设置频谱仪选用acp模式时是测量哪个用力

1、首先，需要设置信号源输出的信号，并确保其符合测试要求。然后，将频谱仪连接到信号源，并设置频谱仪的测试参数，如中心频率、带宽、RBW、VBW等。接着，进入ACPR测试模式，设置测试条件，如测量通道、时间域窗口、参考电平等。最后，进行测试并记录结果，根据测试结果进行数据分析和处理。

2、ACPR是通过频谱仪按照特定步骤测量得出的。以下是具体的测量过程：设置频谱仪参数：中心频率fc设置为载波频率，例如2145MHz。RBW设置为30KHz，以确保测量的准确性。测量载波功率：使用频谱仪的Channel Power Function，设置ChannelBW为84MHz。从频谱仪上读出载波2的功率PC2。

3、用频谱仪的ChannelPowerFunction测ACPR和IM3频谱仪中心频率fc=f2=2145MHz，RBW=30KHz，分别按MEAS/USER，powermenu，Channelpower键，设置ChannelBW=3。

4、预热与校准：开机后应预热三十分钟，环境温度改变35度时应重新校准。电源接法：加电之前确保电源接法正确，保证地线可靠接地。转换头安装：测试信号时接转换头需对齐螺纹并用力拧紧，避免损坏螺纹。大功率信号测试：测量大于30dBm的大功率信号时，应先加衰减器以防损坏频谱仪。操作按键：熟悉频谱仪的操作按键布局及功能，正确选择操作。

5、频谱仪测量信号强度的核心步骤可归纳为校准、设置、接入信号及读取数据四个环节。 测量原理频谱仪通过将输入信号分解为不同频率成分，分析各频率点的幅度变化。用户看到的频谱图横轴为频率，纵轴即为信号强度，峰值对应位置即为当前频率的信号强度值。

频谱仪使用实践

1、频谱仪使用操作确定测试频率范围 根据超标频点设定频率量程。

2、安捷伦频谱仪EVM模式的标准操作步骤及注意事项如下： 前期准备阶段 确认设备状态：确保频谱分析仪正常开机预热完成，检查测试电缆、连接器无损坏氧化，准备配套校准套件。 完成系统校准：使用对应型号的校准套件，按照仪器自带校准流程完成全链路校准，消除测试系统自带的误差。

3、使用频谱仪测量频偏，最核心的三个步骤是正确设置、清晰捕获信号峰值，并通过自动测量或手动计算得出差值。理解了目标后，我们自然转向具体方法。 准备与设置首先，将信号源与频谱仪的输入端口可靠连接，并开机预热让仪器稳定。随后设置中心频率，使其大致等于信号的标称频率。

4、U3751频谱仪的标准操作流程可概括为开机校准、参数设置、数据读取三大步骤，以下是具体使用方法： 开机与校准开机启动：按下前面板的【Power On】键启动仪器。自动校准：开机预热30分钟后，按【Shift】+【7】（CAL）进入校准菜单，再选择【CAL ALL】执行全频段校准，约需3分钟完成。

5、频率设置按键（FREQ） 通过FREQ按键可设置中心频率、起始频率或终止频率。例如，测量特定频段时，按FREQ后输入目标数值，即可锁定频率范围。若需对比信号起点与终点特性，可通过切换“Start/Stop”模式分别设置起始与终止频率。 X轴设置按键（SPAN调整） SPAN功能决定了频谱在水平轴上的显示范围。

感谢大家聆听我对于频谱仪测试acpr的经验分享介绍到此就结束了，希望我的知识可以帮到您。
