频谱仪rbw和vbw怎么设置

各位老铁们，大家好，今天由我来为大家分享频谱仪rbw和vbw怎么设置，以及频谱仪参数设置的相关问题知识，希望对大家有所帮助。如果可以帮助到大家，还望关注收藏下本站，您的支持是我们最大的动力，谢谢大家了哈，下面我们开始吧！

• 1、频谱仪测量正弦信号谐波失真
• 2、相位噪声测不准?迹线总是抖动?附详细设置步骤!
• 3、搞不懂RBW和VBW的区别?
• 4、频谱仪的RBW和VBW如何设置?
• 5、rbw和vbw区别
• 6、频谱仪如何设置频宽

频谱仪测量正弦信号谐波失真

测量原理 频谱仪通过分解信号频谱，定位基波和谐波分量。理论上正弦波仅含基波，而实际信号的谐波能量与基波的比值即为失真度。 操作步骤 步骤① 设备准备 连接信号源与频谱仪后，预热设备并检查线缆接触。此时可观察信号基线是否平稳，避免环境电磁干扰影响初始数据。

设置自动模式 在正常测试时，建议将频谱仪设置为自动模式。

在频谱仪测试谐波的过程中，确保测试结果的准确性和一致性是至关重要的。

谐波失真测量：谐波失真是指信号在传输过程中产生的与原始信号频率成整数倍的高频分量。频谱仪可以测量这些谐波分量的幅度和相位，从而评估谐波失真的程度。互调失真测量：互调失真是指当多个信号同时存在于同一频段时，它们之间相互作用产生的新的频率分量。

频谱仪比起示波器来讲对低电平的失真具有更高的灵敏性。正弦波可从示波器上看到（时域），但是在频域里，可以看到其谐波失真。高的灵敏度和宽的动态范围也使频谱仪得以测量低电平调制。可测量调幅、调频和脉冲调制的射频信号。频谱仪可以测量载波频率、调制频率、调制电平和调制失真。

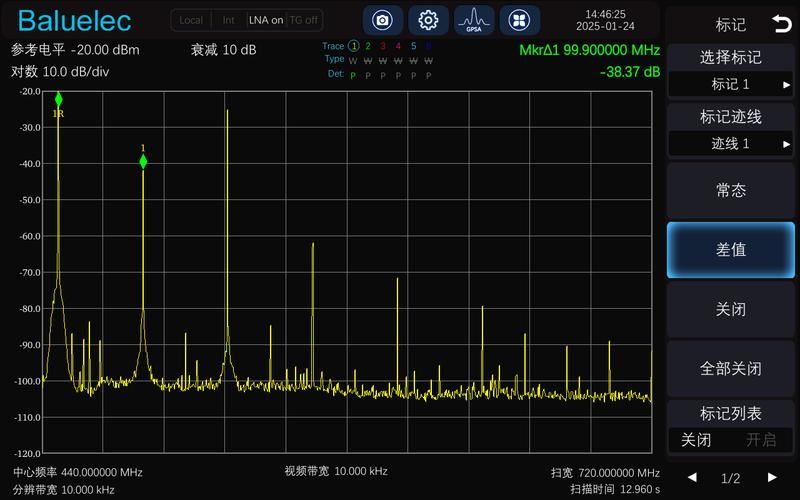

相位噪声测不准?迹线总是抖动?附详细设置步骤!

频谱分析仪测量相位噪声的步骤 确认设备指标被测信号要求：其相位噪声指标需比频谱分析仪本身相位噪声高10 dB以上，以确保测试精度。示例：鼎阳SSA3032X Plus频谱分析仪的相位噪声为-98 dBc/Hz（1 GHz，偏移10 kHz，典型值），若被测信号相位噪声低于-88 dBc/Hz，则需更换更高性能设备。

可直接切换至相位噪声测试模式，一键完成所有频偏点的测试，无需手动设置参数，显著提升效率。

操作时需调整触发条件和时基参数使信号稳定显示，内置的自动测量功能可快速获取峰峰值或有效值结果。此方法适用于频率低于1GHz的场景，典型应用包括音频设备或低速通信接口的初期调试。 频谱分析仪测试法 基于相位噪声与频谱宽度的对应关系，通过频谱扩散程度反推抖动特性。

频谱分析仪测量相位噪声的核心步骤包括设备准备、参数配置、测量执行和结果分析四个关键环节 设备准备与连接仪器检查：确保频谱分析仪功能正常，其频率范围、动态范围和相位噪声本底指标需优于待测信号。推荐使用带专用相位噪声测量选件（如Keysight N9041B或Rohde & Schwarz FSWP）的型号。

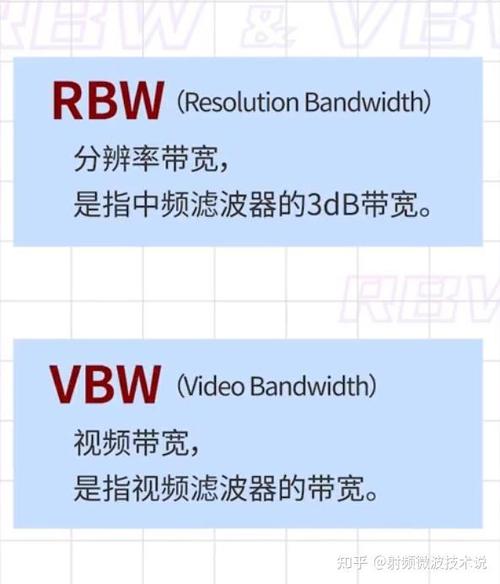

搞不懂RBW和VBW的区别?

1、RBW越窄，扫描时间越长，测量速度越慢；反之，RBW越宽，扫描时间越短，测量速度越快。

2、定义与核心功能不同1）RBW即分辨率带宽，是频谱分析仪中频滤波器的带宽，是衡量仪器区分相邻频率信号能力的关键指标。资料表明，RBW直接决定频谱仪对信号频率分辨率高低，数值越小，能分辨的相邻信号频率差越小，适合分析窄带信号或频率相近的复杂信号。

3、RBW和VBW的核心区别在于测量精度和信号处理方式，分别对应电子测量中的分辨率带宽和视频带宽。基本定义与功能 RBW（分辨率带宽）决定仪器区分相邻信号的能力。例如设置10kHz RBW时，两个间隔小于10kHz的信号会被显示为一个峰。 VBW（视频带宽）影响显示波形的平滑度，主要对噪声信号进行平均处理。

4、RBW（分辨率带宽）和VBW（视频带宽）的核心区别在于：RBW控制频谱仪区分相邻信号的能力，VBW影响显示波形的平滑程度。 RBW的核心作用决定仪器的频率分辨率。数值越小（如1Hz），越能分辨频率接近的两个信号，但扫描速度会明显变慢。常用于识别微波通信的窄带信号或检测EMI干扰源的精确频点。

5、关键应用差异 信号区分能力 RBW决定频率分辨率：若两个信号频率差小于RBW，会出现“混叠”（无法区分）；差大于RBW则可清晰分离。 VBW不影响频率分辨率：仅改变显示效果，对信号频率本身的区分无直接作用。

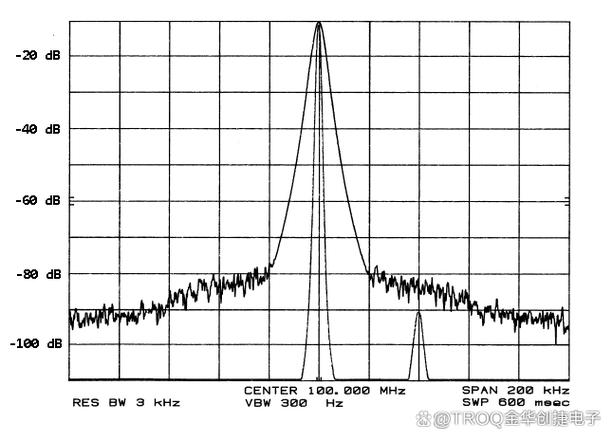

频谱仪的RBW和VBW如何设置?

经验值：VBW可设为RBW的1/10~1倍，具体需根据实际噪声水平调整。RBW与VBW的协同设置平衡分辨率与速度：RBW直接影响频率分辨率和扫频时间，VBW影响显示平滑度和噪声水平。优先满足RBW的分辨率需求，再通过调整VBW优化显示质量。

设置频宽的具体步骤进入频谱仪的“Bandwidth”或“BW”设置菜单，分别设置以下参数：分辨率带宽（RBW）：决定区分两个相邻信号的能力，RBW越小分辨率越高，但扫描速度变慢。通常设置为信号宽度的1-3%，例如测试100kHz带宽的信号时设RBW为1-3kHz。

VBW设置：通常设为RBW的1/10~1/100，平衡噪声抑制与响应速度；观察连续信号时，VBW可调至最小值以减少显示抖动；测量脉冲信号时，需放宽VBW以避免信号畸变。过宽导致噪声波动大，微弱信号显示不稳定；过窄则响应慢，可能掩盖快速变化的信号特征。

RBW是解析带宽，VBW是视频带宽。RBW是由接收机的中频滤波器的带宽决定的。一般测试宽带信号时VBW约为3倍的RBW；1GH以上的时候建议RBW=1M，VBW=3M。VBW设置时只要能够清晰的从频谱仪的屏幕上看到干净的波形，就可以了。

RBW（分辨率带宽）和VBW（视频带宽）的核心区别在于功能定位、对测量结果的影响及协同作用方式：RBW决定频谱仪的频率分辨能力，VBW控制显示信号的平滑程度，二者需协同设置以满足不同测量需求。 功能定位差异RBW：本质是频谱仪中频滤波器的3dB带宽，直接决定频谱仪分辨两个相邻信号的能力。

rbw和vbw区别

RBW（分辨率带宽）和VBW（视频带宽）的核心区别在于功能定位、对测量结果的影响及协同作用方式：RBW决定频谱仪的频率分辨能力，VBW控制显示信号的平滑程度，二者需协同设置以满足不同测量需求。 功能定位差异RBW：本质是频谱仪中频滤波器的3dB带宽，直接决定频谱仪分辨两个相邻信号的能力。

RBW（分辨率带宽）和VBW（视频带宽）是频谱分析仪里两个核心参数，在功能、作用场景以及数值关系方面有明显不同。定义与核心功能不同1）RBW即分辨率带宽，是频谱分析仪中频滤波器的带宽，是衡量仪器区分相邻频率信号能力的关键指标。

RBW（分辨率带宽）和VBW（视频带宽）的核心区别在于功能定位、技术原理及对测量结果的影响：RBW决定频谱仪分辨相邻信号的能力，VBW控制显示信号的平滑程度。 功能定位差异RBW是频谱仪中频滤波器的带宽，直接决定频率分辨率。

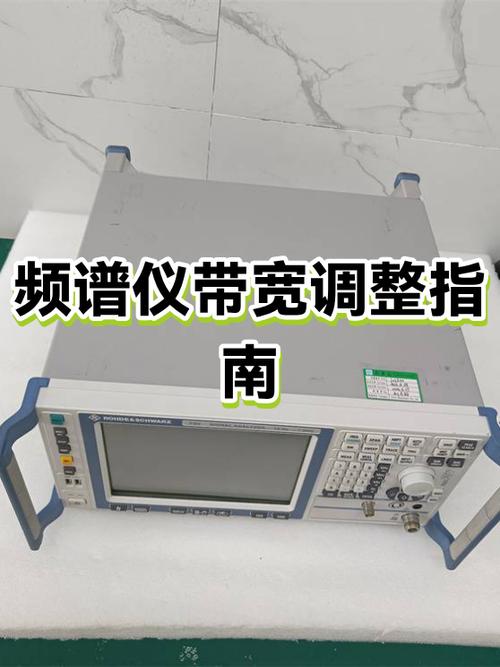

频谱仪如何设置频宽

1、频谱仪设置频宽的核心操作是：先进入带宽设置菜单，根据测试需求选择分辨率带宽（RBW）和视频带宽（VBW），通常RBW设置为信号宽度的1-3%，VBW设为RBW的1-10%，最后根据标准要求或分析需求设置跨度（Span）完成测量。

2、按键功能介绍：Frequency：用于设置频率，按下后可通过数字键盘输入所需频率，右侧列为单位。Span：用于设置显示屏显示的频率宽度。AMPTD Y Scale：用于设置幅度Y轴刻度。Mode：可选择测试功能，上海频谱仪主要选择频谱分析Spectrum Analyzer。Meas：可选择占用带宽Occupied BW等。

3、扫频带宽，也称为SPAN，指的是频谱仪在屏幕上测量的频率跨度。在使用频谱仪时，用户通常可以通过两种方式设置频率：一种是使用起始频率与终止频率，另一种是采用中心频率与SPAN（跨度）。例如，如果起始频率设置为100MHz，终止频率设置为200MHz，那么频谱仪将测量从100MHz到200MHz的频率范围。

4、完成系统校准：使用对应型号的校准套件，按照仪器自带校准流程完成全链路校准，消除测试系统自带的误差。 测试配置阶段 设置频率范围：将频谱仪的频率范围调整至覆盖待测射频信号的完整频段。

5、频谱仪的使用方法：开机：按Power On键开机。校准：开机三十分钟后进行自动校准，先按Shift 7，之后再按cal all，校准过程约持续三分钟。设置中心频率：按FREQ键，设置中心频率数值及单位。设置扫描频率宽度：按Span键，输入扫描的频率宽度大概值及单位。

关于本次频谱仪rbw和vbw怎么设置和频谱仪参数设置的问题分享到这里就结束了，如果解决了您的问题，我们非常高兴。
