频谱仪怎么看波形

大家好，感谢邀请，今天来为大家分享一下频谱仪怎么看波形的问题，以及和频谱仪如何看调制的一些困惑，大家要是还不太明白的话，也没有关系，因为接下来将为大家分享，希望可以帮助到大家，解决大家的问题，下面就开始吧！

• 1、频谱仪如何看自定义ofdm波形evm
• 2、频谱仪的按键功能
• 3、频谱仪中的迹线与检波功能
• 4、怎么判断汽车接收器是不是损坏
• 5、如何看懂频谱
• 6、如何看懂频谱图,频谱仪的关键性指标有哪些?

频谱仪如何看自定义ofdm波形evm

1、在频谱仪上查看自定义OFDM波形的EVM，核心是正确配置信号参数并选择对应的测量模式。 测量前准备确保频谱仪已完成开机预热和校准，输入信号连接正确。设置合适的参考电平和衰减值，防止信号失真。 关键配置步骤1 选择测量模式在仪器的测量菜单中，选择EVM测量或矢量信号分析（VSA）模式，并确认其支持OFDM信号制式。

2、- 避免过度平均设置：EVM测试的平均次数需根据信号稳定性调整，平均次数过高会掩盖信号的瞬时异常，但过低会导致测试结果波动过大。 安全与仪器维护注意事项- 禁止在仪器通电状态下插拔射频线缆：必须先关闭信号源和频谱仪电源，再连接/断开射频线，避免出现浪涌电压损坏仪器射频端口。

3、误差矢量幅度（EVM）：指理论波形与接收到的实际波形差。误差矢量幅度越小，实时频谱分析仪的测量结果越准确。FFT点数：指单次FFT的最大扫描点数。FFT点数越多，实时频谱分析仪能够显示的信号频谱越精细。综上所述，频谱仪的关键性指标涵盖了频率性能、幅度性能和时间性能等多个方面。

4、安捷伦频谱仪EVM模式的标准操作步骤及注意事项如下： 前期准备阶段 确认设备状态：确保频谱分析仪正常开机预热完成，检查测试电缆、连接器无损坏氧化，准备配套校准套件。 完成系统校准：使用对应型号的校准套件，按照仪器自带校准流程完成全链路校准，消除测试系统自带的误差。

频谱仪的按键功能

1、频率设置按键（FREQ） 通过FREQ按键可设置中心频率、起始频率或终止频率。例如，测量特定频段时，按FREQ后输入目标数值，即可锁定频率范围。若需对比信号起点与终点特性，可通过切换“Start/Stop”模式分别设置起始与终止频率。 X轴设置按键（SPAN调整） SPAN功能决定了频谱在水平轴上的显示范围。

2、频谱仪一般具有以下按键功能： Power/On/Off：开关频谱仪的电源，打开或关闭仪器。 Range：调节频谱仪的测量范围，可根据信号强度大小选择合适的范围。 Span：调节频谱仪的频率或时间跨度，决定了仪器可测量的频率范围或时间长度。

3、按键功能介绍：Frequency：用于设置频率，按下后可通过数字键盘输入所需频率，右侧列为单位。Span：用于设置显示屏显示的频率宽度。AMPTD Y Scale：用于设置幅度Y轴刻度。Mode：可选择测试功能，上海频谱仪主要选择频谱分析Spectrum Analyzer。Meas：可选择占用带宽Occupied BW等。

4、Span按键用于调整显示屏上显示的频率宽度，即频谱图的横轴范围。幅度Y轴刻度设置：AMPTD Y Scale按键允许用户设置频谱图上信号幅度的Y轴刻度，以便于观察不同幅度的信号。测试功能选择：Mode按键用于选择测试功能，频谱仪主要选择的是频谱分析Spectrum Analyzer模式。

5、频谱仪的使用方法 频谱仪是研究电信号频谱结构的重要工具，使用时需遵循正确的步骤。首先，阅读使用说明书，了解各个按键的功能。接下来，按照以下步骤操作： 按下Power On键启动设备。 开机后三十分钟进行自动校准，依次按Shift 7（cal），然后按cal all。

频谱仪中的迹线与检波功能

1、检波功能：检波功能用于从调制信号中提取出调制信号包络的幅度、相位或频率信息。

2、抽样检波 对于迹线上的每一个点，抽样检波显示对应时间间隔中心时间点对应的瞬态电平。抽样检波适用于噪声或类似噪声信号。 有效值平均 对于每一个数据点，检波器对相应时间间隔内的采样数据做均方根计算（见公式（2-8），显示计算结果。有效值平均检波可以抑制噪声，观察弱信号。

3、工作原理： 扫频调谐超外差结构：输入信号经衰减后通过低通滤波器，再与本振信号混频，转换到中频。 本振控制：本振频率由扫频发生器控制，随频率改变，混频器输出信号经中频滤波器后，以对数标度放大或压缩。 显示：检波器整流后的信号驱动显示部分，形成随频率变化的信号迹线。

4、本振频率由扫频发生器控制，随着频率的改变，混频器的输出信号经过分辨力带宽滤波器，滤出中频信号，并以对数标度放大或压缩。通过检波器整流后的信号驱动显示垂直部分，形成随频率变化的信号迹线。屏幕上显示的迹线展示了输入信号在所显示频率范围内的频率成分。

5、检波模式：必须选择RMS检波器，因峰值检波会高估3-5 dB。 测量实施 1 触发模式：持续采集模式下选择自由触发（Free Run）。 2 稳定观测：参数设置后需等待1分钟的迹线稳定时间。 3 数据采集：激活标记功能，在无明显杂散频率处读取平均功率值。

怎么判断汽车接收器是不是损坏

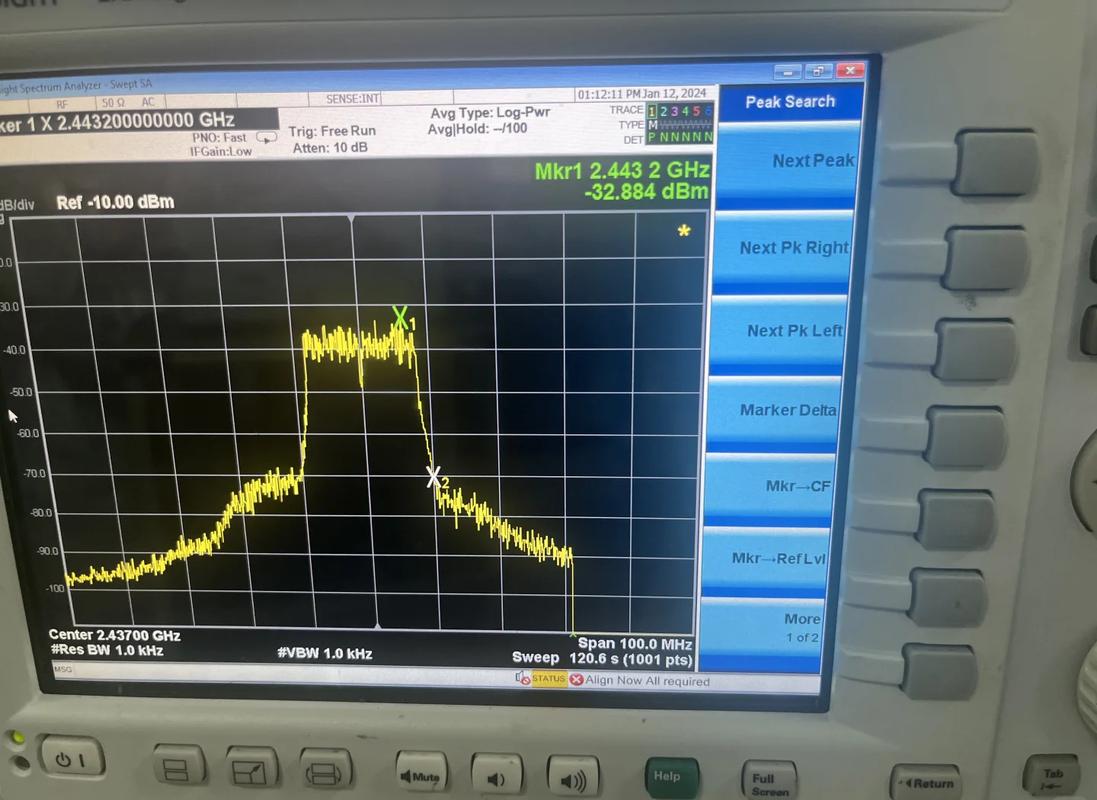

判断汽车接收器是否损坏，可通过以下专业方法进行检测：频谱仪检测射频波形操作步骤 将频谱仪的接收天线靠近汽车接收器（通常安装在左前门内侧1米范围内）。给防盗系统或接收器加电，确保其处于工作状态。在频谱仪上设置频段为200-400MHz，观察屏幕显示的波形。

【太平洋汽车网】使用遥控器发射信号，用示波器观察接收器的输出端，如波形不正常或测不到波形，说明接收器部分有故障。用示波器观察接收器信号输出端，用金属物点触接收器的天线输入端，示波器应有较强烈的杂波反应，否则说明接收器部分有故障。

此外，使用万用表直流电压挡测量信号输出端的电压也是判断接收器故障的一种方法。如果测量结果显示无反应，则表明接收器电路存在故障。最后，通过测量晶体管和集成电路的各点电压，并与正常遥控器进行比较，可以进一步鉴别和维修故障。需要注意的是，以上方法只是初步判断车内接收器是否故障的手段。如果发现故障，建议及时维修或更换，以确保汽车的正常使用。

如果接收器电路正常，那么可以通过测量晶体管和集成电路的各点电压来鉴别。此外，使用遥控钥匙发射信号并用示波器观察接收器的输出端也是一种有效的检测方法。如果接收器出现故障，其波形将不正常或测不到波形。总之，通过以上方法可以有效地判断汽车接收器是否损坏，并进行相应的维修或更换。

如何看懂频谱

1、频率分布：左边：表示低频部分，通常是低音，如鼓声、贝斯等乐器的声音。右边：表示高频部分，通常是高音，如人声、吉他、小提琴等高音乐器的声音。

2、在时域中，线性调频脉冲的形成就像是调频连续波与脉冲信号的巧妙结合，每一次脉冲的发射都伴随着载波频率的微妙变化。这种变化在频域中表现为它们频谱的卷积，就像是一场复杂的数学运算，生成出独特的频谱特征。

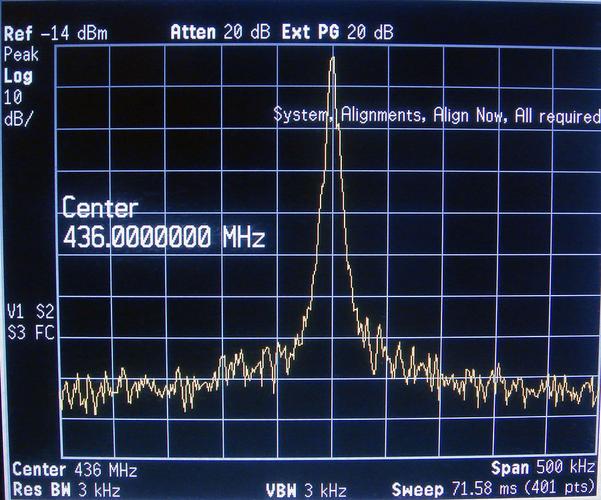

3、如何看懂频谱图 频谱图是以频率为横坐标，幅度为纵坐标，信号在频域上的展现。通过频谱图，我们能够直观地看到所接收信号的不同频率和幅度。频谱图的纵坐标幅度通常作对数计算，以dB表示，以便能同时观察高幅度和低幅度的周期信号。

4、要看懂频谱，可以按照以下步骤进行：获取信号：定义：首先，需要获取待分析的信号，这可以是声音、音乐、语音、电子信号等。获取方式：信号通常通过麦克风、传感器、录音设备等方式获取。采样和数字化：采样：将连续的模拟信号以一定的时间间隔进行离散采样，转换为离散的数字信号。

如何看懂频谱图,频谱仪的关键性指标有哪些?

1、显示噪声电平（DANL）：又称接收灵敏度，指频谱仪对微弱信号的分辨能力。显示噪声电平越低，频谱仪能够检测到的信号越微弱。接收动态范围：指在同一设置下，频谱仪能够分辨的最大及最小信号差值。动态范围越大，频谱仪能够处理的信号范围越广。剩余响应：又称无输入噪声，指频谱仪内部自己产生的虚假信号。

2、实时频谱技术可捕捉瞬间出现的频谱，提升监测精度。

3、除了音乐制作，频谱仪还有许多其他应用。在通信技术领域，频谱仪可以用来检测信号的频谱分布，确保信号传输的稳定性和可靠性。在科学研究中，频谱仪可以帮助我们分析各种物理现象，从而更好地理解和解释自然现象。频谱仪中的颜色编码也有其特定含义。蓝色通常表示低频信号，红色和黄色则分别表示中频和高频信号。

4、电平的读取：主要使用参考电平REF。仪器屏幕图形上最上边的一行水平线是参考电平线。该线表示的电平为参考电平，其数值和单位显示在屏幕左上角。频率的读取：图形里的中心频率、起始频率、终止频率三条竖线，各自代表的频率数显示在屏幕的下方。光标的使用：按MKR键，屏幕曲线上将出现闪动的光标。

5、传统频谱仪所展现的频谱图，是指随频率变化对应频点的电平值变化的曲线。所以横坐标代表频率，纵坐标代表幅度（电平值）。
