安捷伦矢量网络分析仪E5061A参数

大家好，今天来为大家解答安捷伦矢量网络分析仪E5061A参数这个问题的一些问题点，包括安捷伦网络分析仪s参数也一样很多人还不知道，因此呢，今天就来为大家分析分析，现在让我们一起来看看吧！如果解决了您的问题，还望您关注下本站哦，谢谢~

• 1、浅谈矢量网络分析仪
• 2、网络分析仪校准
• 3、如何使用网络分析仪测量天线的驻波比
• 4、E5061B-ENA系列网路分析仪操作手册:[3]

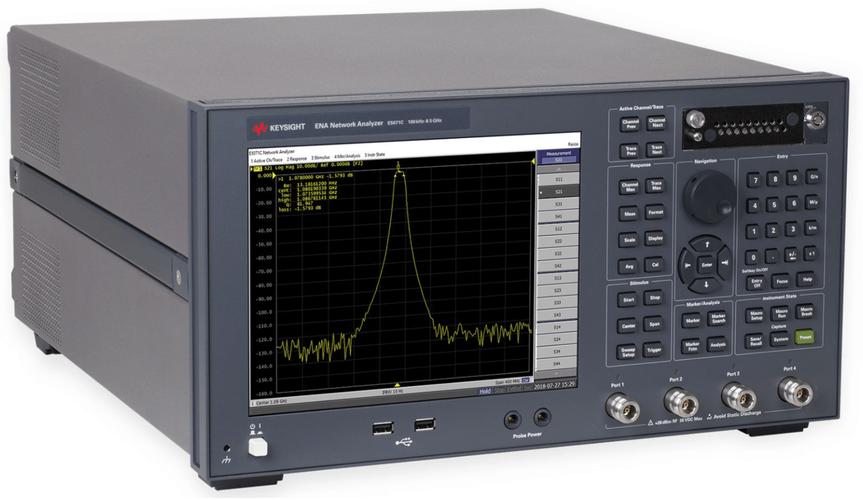

浅谈矢量网络分析仪

矢量网络分析仪（简称矢网），作为微波领域最常用且最重要的仪器之一，已广泛配置于各大研究所、高校及课题组中。然而，尽管其具备极高的应用价值及测试精度，但这一潜力却往往未能被充分开发。本文旨在浅谈矢量网络分析仪的基本概念、应用优势、类型区别以及使用注意事项，以期为科研工作者提供参考。

矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

电感自谐振频率的主流测试方法为矢量网络分析仪法，其次为阻抗分析仪法、信号源搭配频谱仪法，其中矢量网络分析仪法精度最高、工业量产与实验室研发应用最广 矢量网络分析仪法该方法测试原理为：电感自谐振频率是自身寄生电容与电感量发生串联谐振的频率点，此时电感总电抗为0，仅存直流电阻。

矢网VNA，即矢量网络分析仪，是射频测试中不可或缺的重要仪器。

矢量网络分析仪作为射频微波器件测试的重要工具，其核心组成部分——反射计（Reflectometer）是理解其工作原理的关键。反射计通常由信号源、参考接收机、测量接收机、定向元件、衰减器及可能的Bias-Tee模块构成。定向元件负责分离入射波与反射波，而反射计的关键在于如何准确测量反射系数。

通过在圆图上绘制和分析反射系数等参数，可以直观地了解传输线的匹配情况。例如，圆图的中心代表匹配状态（反射系数为0），而圆周上的点表示全反射状态（反射系数为1）。矢量网络分析仪测量参数矢量网络分析仪能够测量传输线的多个参数，如散射参数（S 参数）。

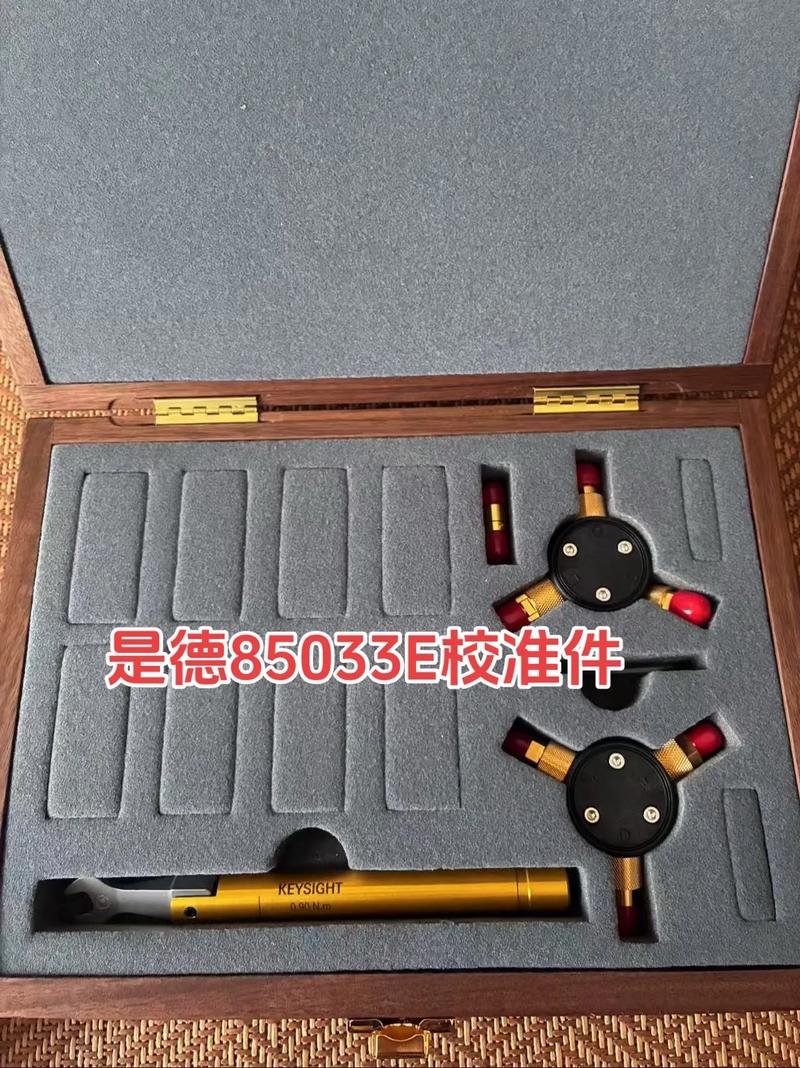

网络分析仪校准

1、网络分析仪需要校准。网络分析仪在测试过程中会存在多种误差，这些误差会对测试结果的准确性产生显著影响，而校准是减小这些误差、保证测试结果可靠性的关键步骤。具体来说，网络分析仪测试过程中的误差主要分为三类：系统误差：这是由网络分析仪本身的硬件特性、测试端口连接方式等因素引起的固有误差。

2、总结矢量网络分析仪校准是确保测量准确性的基石，其方法选择需权衡精度、效率与成本。

3、第一次双端口校准：将直通转接器放在测试端口2，保存校准数据。

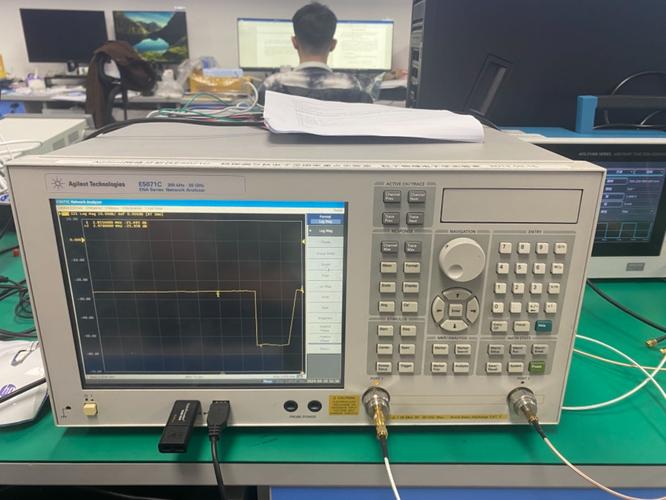

如何使用网络分析仪测量天线的驻波比

打开网络分析仪，并进入设置模式，通过按下‘PRESET’键来初始化设备。配置测量频率范围：选择‘FREQ’菜单，使用‘CENTER’软键设定所需频率，例如输入144后确认单位为MHz。设定测量带宽：在‘SPAN’菜单中输入所需的带宽值，比如输入10并确认单位为MHz。

完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。 内置定向耦合器分离出两路采样信号：一路为入射到被测件的入射波，另一路为从被测件反射回测试端口的反射波。

首先，将同轴电缆的一端连接到矢量网络的端口1，并向另一端添加负载，如下所示。其次，打开矢量网络，按display-format-SWR选择VSWR测试项。当然，也可以在选择测试项之前设置频率和功率。将启动频率设置为2．2GHz，停止频率设置为2．3ghz。

使用矢量网络分析仪测试驻波比的步骤： 校准：首先进行校准，确保矢量网络分析仪的准确性。选择适当的连接器并针对所需端口进行单端口或双端口校准。 连接测试设备：将待测设备连接到矢量网络分析仪的测试端口。 设置测试参数：设置测试频率范围、扫描点数等参数，以确保测试的全面性和准确性。

使用矢量网络分析仪测量驻波比的步骤如下：连接同轴电缆：将同轴电缆连接至分析仪的端口1，并添加适当的负载。选择测试项：在矢量网络分析仪中选择VSWR测试项。设置测试频率范围：根据需求设置测试频率范围，例如2GHz至3GHz，以测试特定频段的驻波比。

E5061B-ENA系列网路分析仪操作手册:[3]

产品概述E5061B-ENA系列是安捷伦（Keysight）推出的矢量网络分析仪，主要用于射频（RF）和微波频段的S参数测量，支持频率范围覆盖5Hz至3GHz或5GHz（依型号而定），适用于滤波器、放大器、天线等无源/有源器件的测试。

首先设置频率：按CENTER键（假如设置中心频率为506M的滤波器，就直接设置为506M）。在设置带宽（显示带宽）：按SPAN键，一般设置为100M。

网络分析仪e5061b的使用方法主要包括以下步骤：设置频率：按下CENTER键，设置中心频率。例如，如果要测试一个中心频率为506MHz的滤波器，就直接将频率设置为506MHz。设置带宽：按下SPAN键，设置显示带宽。一般设置为100MHz，但具体值可能根据测试需求有所不同。校准：按下CAL键，进入校准菜单。

《E5061A网络分析仪操作手册》主要涵盖产品使用方法及常见故障解决方案。

好了，文章到此结束，希望可以帮助到大家。
