思仪数字示波器输入阻抗选型

很多朋友对于思仪数字示波器输入阻抗选型和数字示波器500不太懂，今天就由小编来为大家分享，希望可以帮助到大家，下面一起来看看吧！

• 1、示波器哪个牌子好
• 2、示波器的输入阻抗参数是多少
• 3、怎么设示波器的输入阻抗?

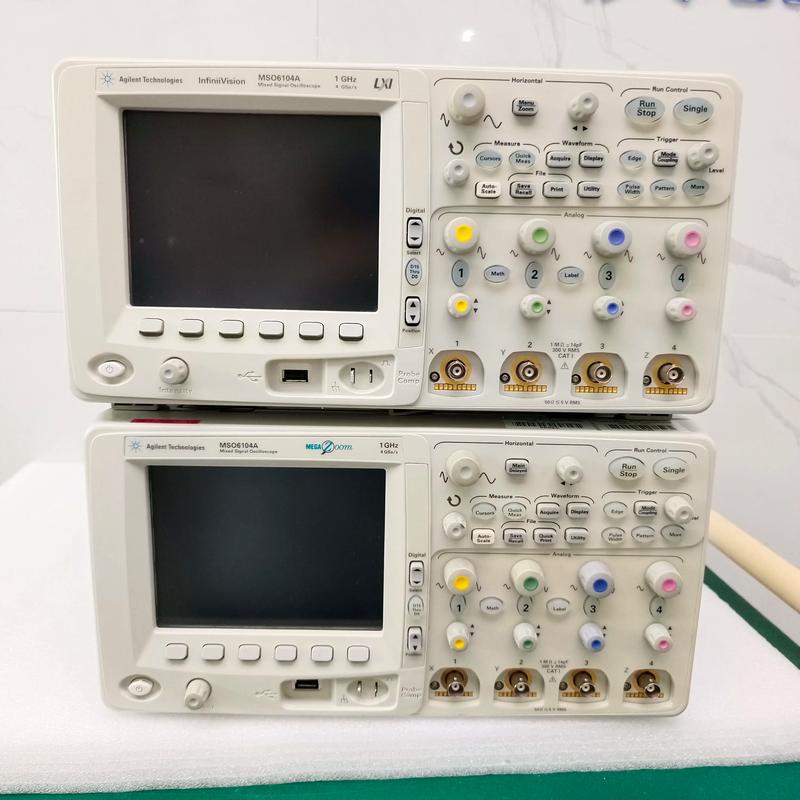

示波器哪个牌子好

优利德：优利德是中国测量技术领域的一个知名品牌，其示波器产品在国产市场中占有重要地位。优利德的示波器以高精度、高稳定性著称，能够满足多种复杂的测试需求。 普源精电（RIGOL）：普源精电是国内示波器领域的领先企业，其产品以高性价比受到广大用户的青睐。

高端专业级品牌（适合科研、高端研发） 泰克（Tektronix）：全球示波器领域龙头，以高带宽（可达100GHz以上）、高采样率著称，支持复杂信号分析（如高速串行总线、射频信号），典型型号如MSO64B系列，适合通信、半导体研发，但价格较高。

国产品牌有普源精电（RIGOL）、金涵（JINHAN）、鼎阳（SIGLENT）、汉泰（Hantek）、优利德（UNI-T）、利利普（OWON）、伊万视波、固纬（GWINSTEK）等品牌。国产示波器的话，相对性能可能没有国外的示波器那么高级，但是性价比还是比较高的。比如普源精示波器，国产第一品牌，价格合理，参数也满足基本要求。

以下品牌的示波器质量较好，均为行业认可的十大品牌：FLUKE、优利德、Victor、AnTaiX、胜利、奥胜、老A、虹升、ABF、电子工业出版社。以下是对部分品牌的详细介绍：FLUKE 特点：作为全球知名的测试测量工具制造商，FLUKE示波器以高精度、高稳定性和耐用性著称，尤其在工业和科研领域应用广泛。

FLUKE示波器：作为十大示波器品牌之一，FLUKE以其高品质和专业性能受到市场认可。 优利德示波器：在十大示波器品牌中，优利德以其可靠的性能和合理的价格脱颖而出。 Victor示波器：Victor作为十大示波器品牌之一，提供了多种型号，满足不同用户的需求。

示波器的输入阻抗参数是多少

1、示波器的输入阻抗参数主要有两种常见配置： 电压通道输入阻抗 1MΩ并联20pF：通用测量场景（如电子电路调试），高阻抗减少对被测电路的影响。 50Ω：用于高频/射频信号测量，匹配传输线阻抗以减少信号反射。 电流通道输入阻抗 毫欧级别（如1mΩ-100mΩ）：低阻抗设计避免干扰电流回路，典型用于大电流测量。

2、常规通用型无源示波器电压探头的输入阻抗为10MΩ，并联寄生电容约为10pF，该参数是探头与示波器通道匹配后的标准配置。

3、常规示波器无源电压探头的输入阻抗典型值为10MΩ电阻与8~15pF电容的并联结构，高压探头等特殊探头会调整阻抗参数适配特定测量需求。 常规无源探头的阻抗构成 电阻支路：固定为10MΩ，是示波器输入端口的通用匹配电阻，避免信号负载过大导致的测量失真。

4、示波器上右下角标注1MΩ 300V RMS是指在输入阻抗1MΩ时输入电压有效值不能超过300V。示波器测阻抗 信号源的输出配置有：高阻和50Ω负载。

怎么设示波器的输入阻抗?

1、设置方法：信号源输出阻抗设置：Utility（通用设置）——Output Setup——可以选择50Ω或1MΩ。示波器输入阻抗设置：选择通道——Probe——可以选择50Ω或1MΩ。

2、③ 激活输出：确认参数无误后，开启输出开关，此时信号发生器开始传输信号。 理解了信号发生器的设置后，接下来的示波器配置需要关注以下几个关键点： 示波器设置 ① 通道阻抗同步：进入通道设置菜单，将示波器通道阻抗设为与信号发生器一致的数值（如50Ω）。这一步直接影响信号测量精度。

3、普通示波器是1MΩ的输入阻抗，但高端示波器都有阻抗切换功能，通过软键可以在50Ω与1MΩ之间切换；如果没有此功能的示波器，可以根据需要（频率，功率）去市场买一个现成的；如果要求不高，直接在输入信号端与接地端之间并一个50Ω电阻即可。

4、此时探头输出的电压信号会被等比衰减，导致波形幅度减半（实际衰减量=示波器阻抗/（探头阻抗+示波器阻抗），最终导致显示波形畸变且无法用于有效测量。 设备调试执行步骤具体操作时应遵循：接入探头后强制切换示波器输入阻抗至1MΩ，而非依赖自动识别模式。

5、信号发生器需处于校准状态，输出阻抗设为50Ω，无外部衰减器接入，确保信号无失真。（二） 标准信号接入 信号发生器输出频率为10kHz、峰峰值为2V的标准正弦波，接入示波器CH1通道，设置示波器CH1输入阻抗为50Ω，避免信号反射导致的幅值误差。

OK，本文到此结束，希望对大家有所帮助。
