这篇文章给大家聊聊关于是德数字示波器输入阻抗选型,以及是德示波器 MXR104B对应的知识点,希望对各位有所帮助,不要忘了收藏本站哦。 本文目录一览: 1、数字示波器的前端输入电路有哪些类型?
这篇文章给大家聊聊关于是德数字示波器输入阻抗选型,以及是德示波器 MXR104B对应的知识点,希望对各位有所帮助,不要忘了收藏本站哦。 本文目录一览: 1、数字示波器的前端输入电路有哪些类型?
围绕当前资讯主题整理详细信息、行业动态与应用参考。
这篇文章给大家聊聊关于是德数字示波器输入阻抗选型,以及是德示波器 MXR104B对应的知识点,希望对各位有所帮助,不要忘了收藏本站哦。
本文目录一览:
输入耦合方式有三种选择:交流(AC)、地(GND)、直流(DC)。
连接时需将外部触发信源接入EXT TRIG连接器。触发类型选择边沿触发:通过模拟或数字测试电路实现。当触发输入沿给定方向通过某一电平时,触发发生。视频触发:利用标准视频信号进行场或行视频触发。触发方式选择触发方式决定示波器在无触发事件时的行为:自动触发:即使未检测到触发条件,示波器也会强制触发。
数字示波器的工作原理:数字示波器是一种数据采集,A/D转换,软件编程等一系列的技术制造出来的高性能示波器。同时数字示波器是能够很好的支持多级菜单,能够给用户提供多种选择以及分析功能。除此之外,还可以提供存储,实现对波形的保存以及处理。
使用数字示波器检测电容、电阻、电感,关键在于将元件接入特定测试电路,并通过示波器观察波形特征或测量时间/电压参数,最后结合公式计算出元件值。 检测前的通用准备- 将示波器探头连接到通道接口(如CH1),并进行探头补偿,确保信号传输准确。

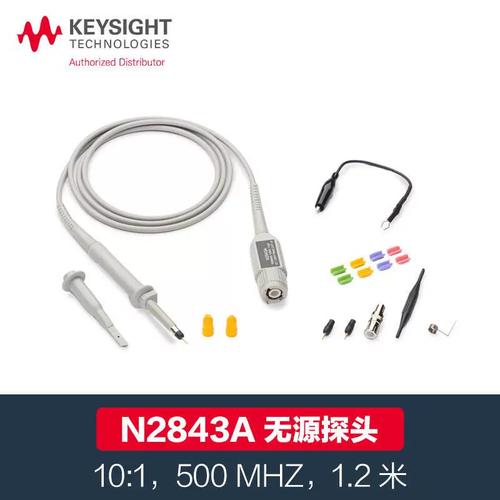

校准要求:需配合示波器输入电容进行补偿校准(方波调整)高压警告:100:1探头虽可测kV级电压,但需符合IEC61010-1安全标准当前主流数字示波器仍以无源探头为标准配置(如Keysight N2843A、Tektronix TPP1000),2023年工信部计量技术规范JJF 1915-2021明确要求示波器探头需定期进行频响特性验证。

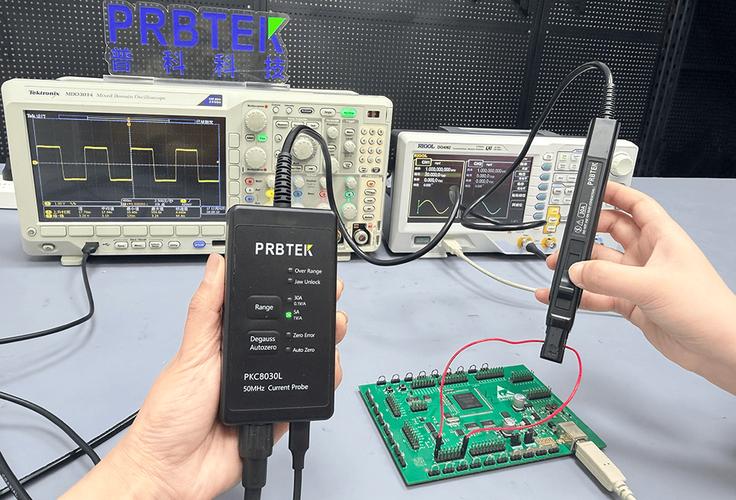

示波器的输入阻抗参数主要有两种常见配置: 电压通道输入阻抗 1MΩ并联20pF:通用测量场景(如电子电路调试),高阻抗减少对被测电路的影响。 50Ω:用于高频/射频信号测量,匹配传输线阻抗以减少信号反射。 电流通道输入阻抗 毫欧级别(如1mΩ-100mΩ):低阻抗设计避免干扰电流回路,典型用于大电流测量。
常规通用型无源示波器电压探头的输入阻抗为10MΩ,并联寄生电容约为10pF,该参数是探头与示波器通道匹配后的标准配置。
示波器上右下角标注1MΩ 300V RMS是指在输入阻抗1MΩ时输入电压有效值不能超过300V。示波器测阻抗 信号源的输出配置有:高阻和50Ω负载。

罗德与施瓦茨(R&S)RTM3004数字示波器是一款高性能、高精度的测试仪器,专为满足现代电子测量需求而设计。
RTM3004示波器通常支持为每个通道设置自定义名称,但具体操作步骤需参考其用户手册,以下为通用设置逻辑及可能步骤: 确认设备支持通道命名功能RTM3004作为罗德与施瓦茨(R&S)生产的四通道示波器,其高端型号通常具备通道命名功能,用于区分不同测试信号(如电源、传感器、时钟等)。

1、设置方法:信号源输出阻抗设置:Utility(通用设置)——Output Setup——可以选择50Ω或1MΩ。示波器输入阻抗设置:选择通道——Probe——可以选择50Ω或1MΩ。
2、注意事项 文件格式需与后续分析工具兼容(例如CSV适合通用软件,二进制格式可能需专用解析工具)。保存前确认波形数据已稳定捕获,避免存储无效数据。调整通道输入阻抗操作步骤 选择通道:通过示波器面板按键选择需要调整的通道(如CHCH2)。
3、普通示波器是1MΩ的输入阻抗,但高端示波器都有阻抗切换功能,通过软键可以在50Ω与1MΩ之间切换;如果没有此功能的示波器,可以根据需要(频率,功率)去市场买一个现成的;如果要求不高,直接在输入信号端与接地端之间并一个50Ω电阻即可。
4、信号发生器需处于校准状态,输出阻抗设为50Ω,无外部衰减器接入,确保信号无失真。(二) 标准信号接入 信号发生器输出频率为10kHz、峰峰值为2V的标准正弦波,接入示波器CH1通道,设置示波器CH1输入阻抗为50Ω,避免信号反射导致的幅值误差。
关于是德数字示波器输入阻抗选型到此分享完毕,希望能帮助到您。
