大家好，今天来为大家分享是德矢量网络分析仪E5071C校准的一些知识点，和是德网络分析仪校准步骤的问题解析，大家要是都明白，那么可以忽略，如果不太清楚的话可以看看本篇文章，相信很大概率可以解决您的问题，接下来我们就一起来看看吧！
本文目录一览：是德E50710C校准流程详解
1、校准是德E50710C后，可通过4种标准化方法验证低噪放增益测试结果的准确性，以下是具体验证路径 参考标准增益法准备一台已知准确增益的标准低噪声放大器（LNA），按照与待测低噪放完全一致的测试设置连接到仪器并完成测试。
2、使用是德E5071C校准低噪放增益，核心流程分为准备工作、校准操作、增益验证调整、注意事项四个部分，严格按规范操作可保障测量精度与结果可靠性。

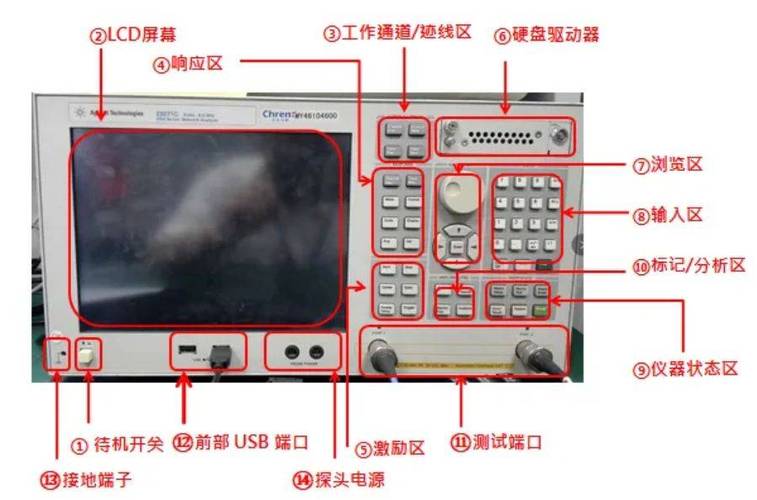

怎样使用e5071c矢量网络分析仪测试wifi中rf电路模块
1、在使用E5071C矢量网络分析仪测试WiFi中的RF电路模块时，如果需要测量驻波比或相位，通常会选用5071型号。确保RF电路的输入输出接口符合测试条件是首要任务。在进行测试前，需要先设置好相应的测试参数，并进行5071的校准步骤。完成校准后，接下来将待测的RF电路模块连接到仪器上。
2、本期介绍基于VC5755-31的5G频段使用，使用座子口线和FEM进行匹配网络调试。端口1接铜管S11，天线座子用扣线S22，校准图示以此为例。
3、测试前的准备工作环境校准鞭形天线对使用环境敏感，需模拟实际场景调试。例如，测试时保持发射机高度、天线周围物体分布与实际一致，避免因环境变化导致阻抗失谐。若用于车载场景，需将天线安装在车顶模拟位置，减少地面反射干扰。
如何用史密斯圆图进行阻抗测试?附详细步骤

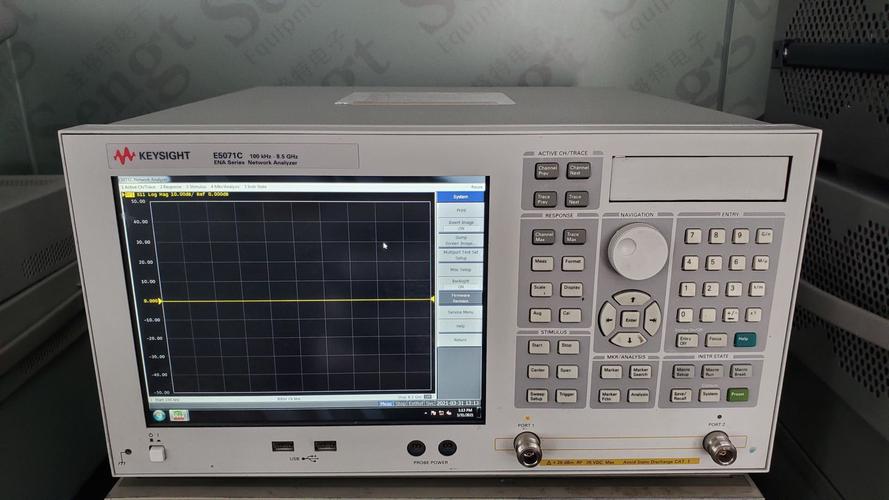

1、仪器准备与校准选择仪器使用支持史密斯圆图显示的矢量网络分析仪，例如是德科技E5071C ENA系列。该仪器具备高精度阻抗测量功能，适合电机与电子工程领域应用。系统校准连接校准件（如50欧姆负载标准件）至测试端口。启动仪器校准程序，依次完成开路、短路、负载（50欧姆）三项校准。
2、对于使用史密斯圆图进行阻抗测试，以是德科技旗下的 E5071C 矢量网络分析仪为例。首先，选择史密斯圆图作为数据格式。然后，使用阻抗为 50 欧姆的校准件，接上负载校准件并设置一个 marker 点。测试结果显示，阻值为 50 欧姆，这正是校准件的预期值。以上是史密斯圆图阻抗测量的详细步骤。
3、阻抗转为导纳：将标准化阻抗1+j1转换为导纳，可通过简单步骤完成。在史密斯圆图上，首先标记代表z值的点（图32）。从这些关系中，我们发现阻抗的模是导纳的倒数，而导纳的模与反射系数的模相同，但相位角度变化180度。在史密斯圆图上，反射系数矢量旋转180度，然后读取该点作为导纳。
关于是德矢量网络分析仪E5071C校准和是德网络分析仪校准步骤的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
