是德矢量网络分析仪E5061B校准

今天给各位分享是德矢量网络分析仪E5061B校准的知识，其中也会对是德 网络分析仪进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

• 1、图文解读丨阻抗的测量方法和原理
• 2、运放环路增益测量
• 3、E5061B-ENA系列网路分析仪操作手册:[3]
• 4、矢量网络分析仪5080b和5061b的区别

图文解读丨阻抗的测量方法和原理

1、自动平衡电桥法 原理：该方法通过电流平衡来计算被测器件的阻抗。在特定频率下，利用电桥平衡原理，通过调整电流使电桥达到平衡状态，从而计算出DUT的阻抗值。 特点：该方法特别注重精度和操作便捷性，适用于对精度要求较高的阻抗测量。

2、原理：网络分析法通过测量注入信号与反射信号之比得到反射系数，进而计算出DUT的阻抗。

3、伏安法该方法依据欧姆定律（Z = U/I）实现测量。万用表内部集成恒流源，主动向被测器件输出固定电流I，同步检测器件两端形成的电压降U。通过实时运算U/I比值，直接得出阻抗数值。例如施加1mA恒流时测得器件压降1V，则对应阻抗为1000Ω。 电桥法基于电桥平衡原理设计，惠斯通电桥是典型应用结构。

4、阻抗是评估电路、元件以及制作元件材料对特定频率交流电流的抵抗能力的参数。以下是关于阻抗的详细解释、测试阻抗的原因、阻抗测量方法及阻抗分析仪原理的探讨：阻抗的定义 定义：阻抗是矢量，其实部为电阻，虚部为电抗。在直角坐标系中，阻抗用Z=R+jX表示；在极坐标系中，则用幅度和相位表示。阻抗的单位是欧姆。

5、目前主流的设备负载阻抗测量方法主要有电桥法、伏安法、网络分析仪法三种，各有适配场景。

6、信号反射与损耗：阻抗不匹配会导致信号反射（反射系数Γ=（ZL-Zout）/（ZL+Zout），降低传输效率，甚至损坏设备（如射频发射机）。阻抗值的计算方法输入阻抗计算：在电路输入端施加测试电压Vin。测量输入电流Iin（可通过串联电流表或计算电路总电流）。

运放环路增益测量

1、环路增益在STB仿真中的核心地位在STB仿真过程中，环路增益是核心的仿真对象。通过测量环路增益的频率响应特性，可以直观地了解到运放在不同频率下的反馈情况。当环路增益的幅值在某个频率点下降到0dB（即增益为1）时，对应的相位裕度如果过小，就意味着系统可能在该频率下发生振荡，从而影响运放的稳定性。

2、综上所述，L和C在运放的AC分析中发挥着至关重要的作用。它们不仅可以帮助我们准确地测量环路增益，还可以用于分析电路中每一级的增益和相位情况。通过合理利用L和C的隔离和稳定作用，我们可以更深入地了解运放的性能特点，为优化电路设计提供有力的支持。

3、电源对称性：即使单电源运放也需对称供电，避免共模误差。

4、运算放大器简易测量方法主要包括以下几步：使用伺服环路减少测量误差：通过设计一个辅助运放作为积分器，构建一个具有高直流开环增益的稳定环路。这个环路可以强制放大器输入调零，从而便于评估运算放大器自身的误差。确保供电电压对称：运算放大器的供电电压需要对称，总电压为2 × V。

5、敏感输入引脚采用guard ring包围，高速运放推荐使用四层板且设置完整地平面。③ 电源去耦每个电源引脚接100nF陶瓷电容（紧贴引脚）并联10μF钽电容，高频运放需增加1nF高频电容。 设计验证要点① 稳定性测量使用网络分析仪注入10MHz-1GHz扫频信号，测量环路增益裕度（建议10dB）和相位裕度（建议45°）。

6、推导：环路增益的推导可以通过断开环路，测量输入和输出信号得出。

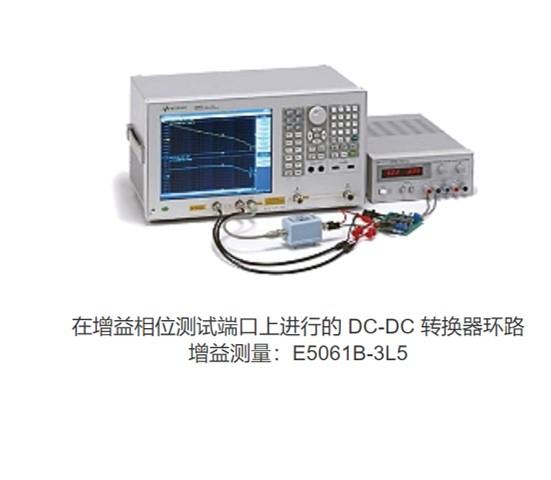

E5061B-ENA系列网路分析仪操作手册:[3]

1、产品概述E5061B-ENA系列是安捷伦（Keysight）推出的矢量网络分析仪，主要用于射频（RF）和微波频段的S参数测量，支持频率范围覆盖5Hz至3GHz或5GHz（依型号而定），适用于滤波器、放大器、天线等无源/有源器件的测试。

2、E5061B-ENA系列网络分析仪是一款用于网络参数测量的专业设备，其操作手册主要涵盖使用方法及常见故障解决方案，以下为具体说明：使用方法基本操作流程开机与自检：接通电源后，仪器自动启动自检程序，检查硬件状态及系统功能。自检完成后，屏幕显示主界面，确认无错误提示即可开始操作。

3、它的应用十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。网络分析仪在正确使用的前提下，是某些最精确的射频仪器，典型的精度为± 0.1 dB和±0.1度。它可以进行精确，可重复的RF测量。提供的配置和测量能力像他们应用范围一样广泛。

4、E5061B-ENA系列网络分析仪操作手册核心内容概述：E5061B-ENA系列网络分析仪是一款用于网络参数测量的专业设备，其操作手册主要涵盖使用方法及常见故障解决方案，以下为具体说明：使用方法基本操作流程开机与自检：接通电源后，仪器自动启动自检程序，检查硬件状态及系统功能。自检完成后，屏幕显示主界面，确认无错误提示即可开始操作。

5、网络分析仪e5061b的使用方法主要包括以下步骤：设置频率：按下CENTER键，设置中心频率。例如，如果要测试一个中心频率为506MHz的滤波器，就直接将频率设置为506MHz。设置带宽：按下SPAN键，设置显示带宽。一般设置为100MHz，但具体值可能根据测试需求有所不同。校准：按下CAL键，进入校准菜单。

矢量网络分析仪5080b和5061b的区别

1、E5080B和E5061B的核心区别在于频率范围和动态范围，E5080B定位更高频高动态范围应用，E5061B则是覆盖低频到3GHz的中频段通用型号。 频率范围E5061B支持5 Hz至3 GHz的宽频测量；E5080B的频率范围更高，达到100 kHz至5 GHz。

2、不同的测试方法适用的测试频率范围和阻抗测试范围有所不同。例如，E5061B网络分析仪具有增益相位测试端口和S参数测试端口，都可以用于测试阻抗。用户可以根据具体的测试需求和被测件的特性选择合适的测试方法和端口。

3、浅谈矢量网络分析仪 矢量网络分析仪（简称矢网），作为微波领域最常用且最重要的仪器之一，已广泛配置于各大研究所、高校及课题组中。然而，尽管其具备极高的应用价值及测试精度，但这一潜力却往往未能被充分开发。

好了，关于是德矢量网络分析仪E5061B校准和是德 网络分析仪的问题到这里结束啦，希望可以解决您的问题哈！
