加拿大误码率/传输测试PCIe信号测试方法

大家好，今天来为大家分享加拿大误码率/传输测试PCIe信号测试方法的一些知识点，和pcie 误码率 模型的问题解析，大家要是都明白，那么可以忽略，如果不太清楚的话可以看看本篇文章，相信很大概率可以解决您的问题，接下来我们就一起来看看吧！

• 1、高速多通道误码仪/Serdes测试仪设备介绍
• 2、pcie信号的接收端测试(小白学习笔记-个人自用)
• 3、网络误码率测试软件
• 4、如何进行prbs测试
• 5、pcie的cbb测试夹具原理

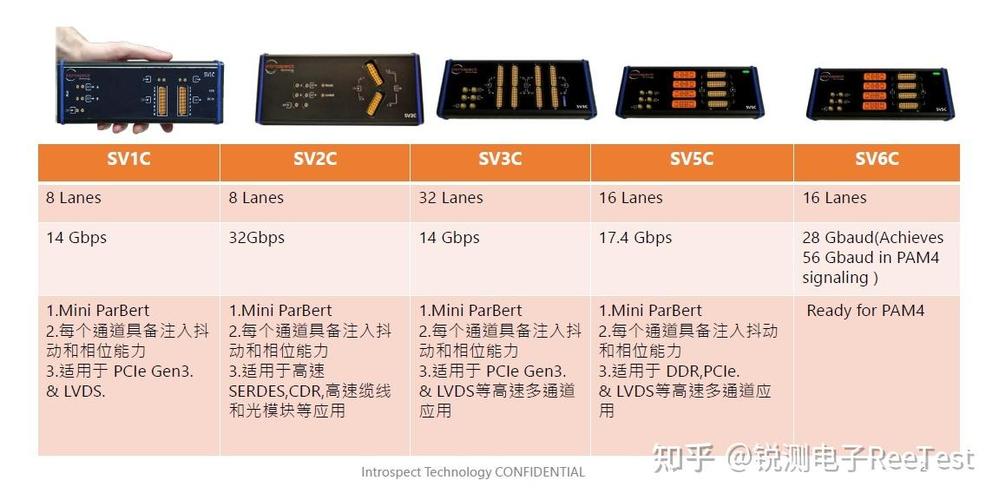

高速多通道误码仪/Serdes测试仪设备介绍

测试设备配置示波器：需≥120GHz带宽（如Keysight UXR系列），支持PAM4眼图分析。BERT仪：支持56Gbaud PAM4误码测试（如Anritsu MP1900A）。VNA（矢量网络分析仪）：测量至70GHz，用于S参数（插入损耗/回波损耗）分析。协议分析仪：如VIAVI MAP-400，验证链路层协议交互。

兼容性矩阵：建立测试矩阵，覆盖不同Host厂商（如Broadcom、Marvell）和交换机型号（如Arista、Cisco）。经济高效的制造测试 挑战：LPO简化设计虽降低成本，但高速测试需高精度设备，可能推高制造成本。

pcie信号的接收端测试(小白学习笔记-个人自用)

PCIE信号接收端（RX）测试主要使用误码仪进行，通过产生规范要求的压力眼图数据信号，以环回模式测试接收端对劣质信号的容忍能力，核心指标为误码率（BER）小于1E-12。

然后，物理层将数据包编码，通过多条链路使用模拟信号进行传输。

这个系列的笔记将持续更新，关注PCIE开发初学者的学习历程。近期的项目需求驱动我深入研究PCIE协议，目标是通过FPGA开发一个能与电脑通信的板卡。作为PCIE新手，我发现网络上的资源对于零基础者并不友好，走了不少弯路后，我决定记录下自己的学习心得，以供后续查阅和帮助他人少走错路。

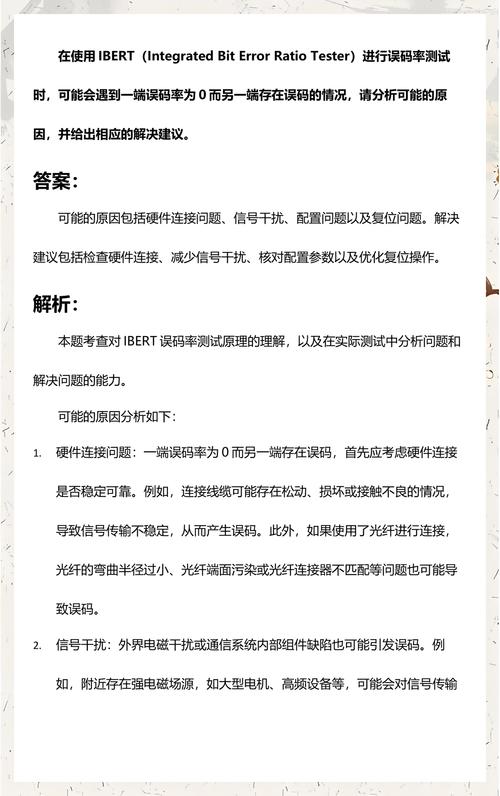

网络误码率测试软件

1、网络误码率测试软件可根据测试场景选择，以下是常见类型及特点：专业硬件配套软件 思博伦TestCenter：需搭配思博伦硬件测试仪使用，支持以太网、SDH等多协议误码率测试，精度达1e-12级别，适合运营商级网络验证。

2、常见的网络误码率测试软件 IxChariot：这是一款功能强大且广泛应用的网络性能测试工具。它可以模拟各种网络应用场景，如文件传输、视频流播放等，通过精确测量数据传输的准确性来计算误码率。IxChariot能够生成详细的测试报告，展示网络在不同条件下的误码情况，帮助用户全面了解网络性能。

3、常见的网络误码率测试软件有串口COM误码率测试小工具、BERT、QCheck by QualiWare、IBERT、ComTest串口误码率测试软件、串口误码率调试工具、误码率检测软件等，以下为详细介绍：串口COM误码率测试小工具是专门针对串口通信设计的。

4、在遥控位置掌握被测量物件的状况。在网络介质侧试中可用于测试电缆断点。BERT （Bit Error Ratio Tester），误码率测试仪，用于测试网络传输中的误码率。Sniffer是一种网络数据嗅探器，是一种基于被动侦听原理的网络分析方式。使用这种技术方式，可以监视网络的状态、数据流动情况以及网络上传输的信息。

5、应用场景：DERS广泛应用于各种数据传输系统，如光纤网络、无线通信、数据存储等领域。例如，在光纤网络中，DERS可以用于检测光纤线路中的光信号衰减和噪声干扰；在无线通信中，DERS可以用于评估无线通信系统的误码率。

6、CAN误码率监测工具可以使用CANScope。CANScope作为一款综合性的CAN总线开发与测试的专业工具，具有多种功能，其中就包括误码率分析。

如何进行prbs测试

进行PRBS测试需明确测试目标，选择合适阶数PRBS信号，通过专用发生器生成信号并输入被测系统，最后利用误码测试架构或校验器原理验证信号正确性。

该步骤一般在板卡组装完成后、芯片封装后IO验证环节开展，属于量产前的可靠性抽检项目。（二） 信号接收与比对环节 接收端完成时钟恢复、信号解调后，还原出接收码型。

PRBS码在ADS中的应用不仅限于上述方式，用户还可以根据实际需求进行更多的自定义设置和仿真测试。

伪随机序列（PRBS）测试：采用PRBSPRBS15或PRBS31等序列模拟真实数据流的统计特性，尤其适用于高速通信系统（如100G/400G以太网）。其优势在于能覆盖长周期数据传输场景，有效检测系统对随机误码的容忍能力。眼图分析：通过示波器或误码仪生成眼图，直观评估信号质量。

PRBS的常用类型根据不同的应用场景和需求，可以选择不同长度的PRBS进行测试。

pcie的cbb测试夹具原理

PCIe的CBB测试夹具通过模拟实际使用环境，为子卡（如显卡）提供稳定的测试平台，其原理基于信号分区、供电控制及码型切换，确保子卡信号传输和功能符合PCIe标准要求。 基本用途与结构CBB夹具作为测试主板，核心功能是配置和测试子卡。

好了，关于加拿大误码率/传输测试PCIe信号测试方法和pcie 误码率 模型的问题到这里结束啦，希望可以解决您的问题哈！
