安捷伦频谱分析仪分析带宽选型

大家好，如果您还对安捷伦频谱分析仪分析带宽选型不太了解，没有关系，今天就由本站为大家分享安捷伦频谱分析仪分析带宽选型的知识，包括安捷伦频谱仪的使用方法图解的问题都会给大家分析到，还望可以解决大家的问题，下面我们就开始吧！

• 1、收音机统调需要哪款扫频仪
• 2、安捷伦频谱仪EVM模式操作步骤是什么
• 3、频谱分析仪的七大性能指标
• 4、频谱检测设备美国品牌
• 5、如何用频谱分析仪测量带宽?
• 6、安捷伦N9020A频谱分析仪如何设置保存

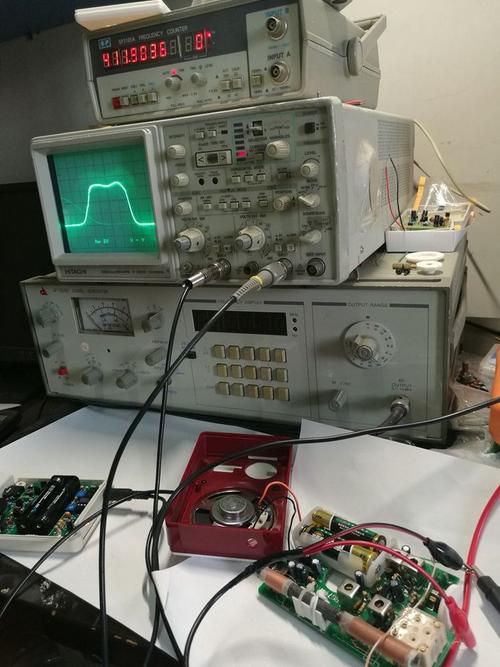

收音机统调需要哪款扫频仪

1、收音机统调可选用具备发射连续变化频率信号并配合检波探头显示谐振曲线功能的扫频仪，常见型号包括目黑扫频仪、安捷伦E4407B/E4405B等射频频谱分析仪，具体选择需结合预算与功能需求。核心功能需求收音机统调的核心是通过扫频仪发射连续变化的频率信号，配合检波探头在示波器上显示谐振曲线，从而精准调整中频变压器、本振线圈等元件的参数。

2、收音机扫频仪。修理收音机最好用的是数字式收音机调试专用扫频仪，最专业的是收音机扫频仪。频率特性测试仪俗称扫频仪，用于测量网络的频率特性，如测量滤波器、放大器等。

3、标志频率设置需设置5个标志频点：465kHz（中频核心）、525kHz（中频带宽测试）、600kHz（低频边界）、1500kHz（中波中段）、1640kHz（中波高频边界）。可通过LC谐振电路或数字频率标识实现。

安捷伦频谱仪EVM模式操作步骤是什么

安捷伦频谱仪EVM模式的标准操作步骤及注意事项如下： 前期准备阶段 确认设备状态：确保频谱分析仪正常开机预热完成，检查测试电缆、连接器无损坏氧化，准备配套校准套件。 完成系统校准：使用对应型号的校准套件，按照仪器自带校准流程完成全链路校准，消除测试系统自带的误差。

安捷伦频谱仪开启EVM测试模式的核心操作流程如下，需结合具体机型匹配对应步骤 开机预热与信号连接 先将频谱仪接通电源并开机，等待设备完成自检初始化（通常需要2-5分钟）。使用射频线缆将待测信号源（如通信发射机）的输出端口连接到频谱仪的射频输入端口，确保连接稳固无松动。

- 禁止在未连接校准件的情况下跳过校准步骤直接测试，否则测试数据无参考价值。 测试场景匹配注意事项- 确认测试信号类型：EVM模式仅支持数字调制信号测试，包括QAM、PSK、OFDM等常见数字制式，无法直接测试模拟调幅/调频信号。

安捷伦（现是德科技）频谱仪的EVM模式，是专门用于量化评估调制信号质量的测量模式 核心原理在无线通信的理想状态下，调制信号拥有固定的幅度和相位，但实际传输过程中会受到噪声、干扰、硬件失真等影响，实际信号和理想信号会出现矢量偏差。

使用罗德与施瓦茨频谱仪测量EVM的核心操作流程是：正确连接设备后，选择对应信号的测量模式，设置频率、带宽和参考电平，然后启动EVM测量功能并执行校准，最后读取结果。 准备工作设备连接：使用射频电缆将发射设备与频谱仪可靠连接，确保无信号泄漏或干扰。

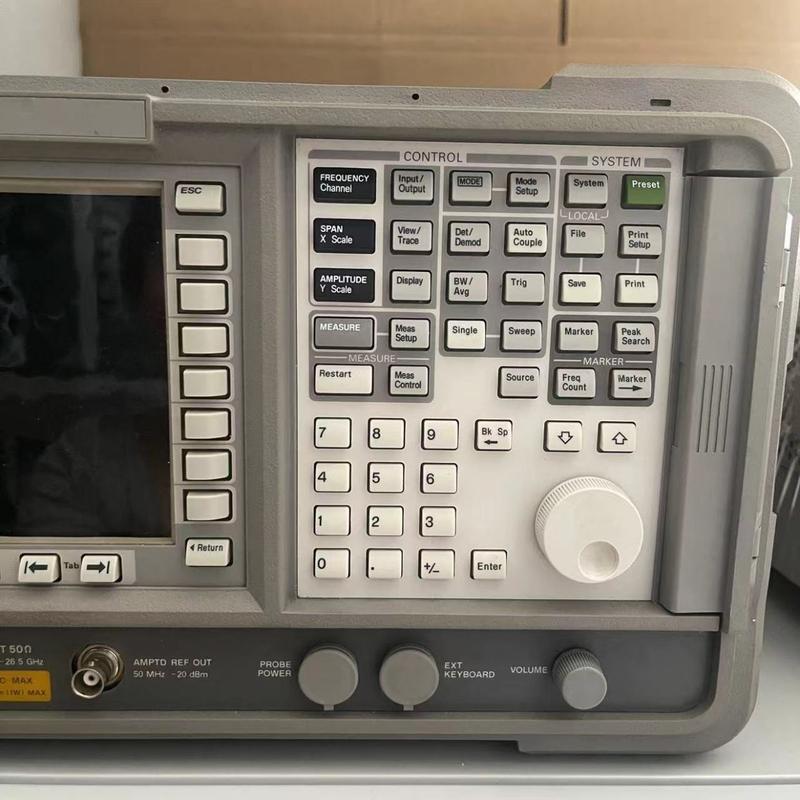

频谱分析仪的七大性能指标

频谱分析仪的重要性能指标包括：频率范围：频谱分析仪能够测量信号的频率范围，决定了分析仪的应用领域。覆盖范围越广，使用场景就越丰富。分辨率带宽：表示分析仪能够准确分辨相邻两个信号频率的能力。RBW越小，分辨率越高，但可能会牺牲分析仪的带宽覆盖。

频谱分析仪的重要性能指标包含了频率范围、分辨率带宽、动态范围以及噪声系数等。频率范围是频谱分析仪能够测量信号的频率范围，决定了分析仪的应用领域。覆盖范围越广，使用场景就越丰富。咏绎科技（上海）有限公司的频谱分析仪在这一方面表现出色，适用于从低端到高端的频率范围。

PSD）：单位频率带宽内的信号功率，用于识别微弱故障信号，比如化工离心泵的早期气蚀振动； 信噪比：区分有效检测信号与背景噪声的关键指标，判断数据的可靠性。

选购手持式频谱分析仪，需结合自身使用场景、作业需求，从性能、功能、便携性等多个维度综合筛选 性能指标频率范围：根据实际测试需求选择，比如做移动通信测试需覆盖常用通信频段，频段覆盖越广适配场景越多，但对应售价也更高。

此外，虽然未直接列为三个重要指标之一，但实时分析带宽也是频谱仪的一个重要性能指标，尤其在现代无线通信占用带宽更大、调制更复杂的发展中，其实时性和分析宽度对于信号的完整性和实时性至关重要。实时分析带宽是指频谱仪FFT频谱分析一次分析的频谱宽度，能够避免扫描式频谱仪产生的测试盲区，完整实时地对信号频谱信息进行分析。

频谱检测设备美国品牌

频谱检测设备的美国品牌包括安捷伦（Agilent）、是德科技（Keysight）、美国REI、泰克（Tektronix）等。 安捷伦（Agilent） 提供E4404B、E4405B等型号（5GHz/12GHz频谱分析仪），支持免费保修服务。

- Keysight Technologies（是德科技）：美国品牌，源自安捷伦。其示波器、频谱分析仪和网络分析仪在研发实验室中极为常见，是通信和半导体测试领域的全球领导者。- Tektronix（泰克）：美国品牌，是示波器领域的标志性企业，产品线覆盖基础到高端型号，以其可靠性和技术领先性著称。

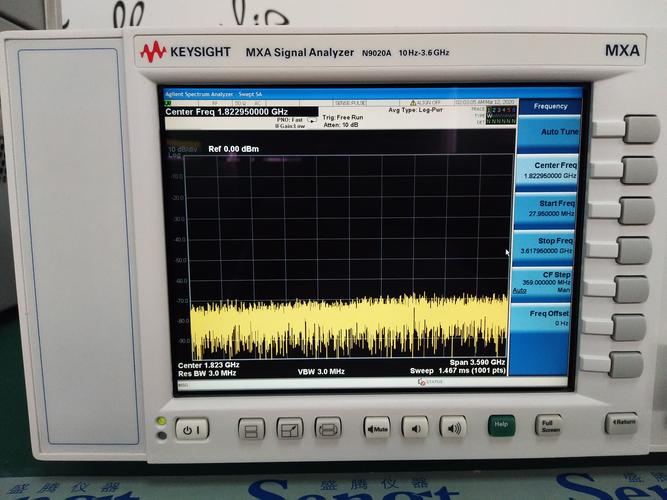

如何用频谱分析仪测量带宽?

在频谱仪上查看信号带宽的核心操作可分为三步：信号连接与初始设置、显示参数优化、具体带宽测量。 准备与设置 首先将信号源通过射频电缆正确连接至频谱仪输入端，避免信号衰减或干扰。根据信号的大致频率范围设定中心频率（如1GHz信号设为1GHz），并调整扫频宽度（Span）覆盖信号及两侧余量。

=20*log（Uo/Ui）上式中，Uo是输出电压，Ui是输入电压，两者的比值取对数再乘以20，称为“分贝”，记作：dB。若是用输出功率与输入功率比，就是下式：损耗分贝数=10*log（Po/Pi）Po是输出功率，Pi是输入功率。两种方法的结果是一样的。

功放带宽测量方法的核心是确定其增益下降-3dB时对应的上下限频率之差，常用方法包括扫频法、点频法和网络分析仪法。 扫频法使用扫频信号发生器产生频率连续变化的信号，输入功放并保持幅度恒定，同时用频谱分析仪或示波器监测输出信号幅度变化。

这些规范明确了3dB带宽的测量方法、环境条件及数据处理要求，是评定不确定度的技术基础。例如，规范中可能规定测量时需在标准温湿度环境下，使用特定分辨率带宽的频谱分析仪，并明确3dB带宽的判定标准（如功率下降至峰值功率的0.707倍对应的频率范围）。

安捷伦N9020A频谱分析仪如何设置保存

点击菜单中的 Save → State 选项。选择目标寄存器位置（如寄存器1），确认保存。

安捷伦N9020A频谱仪使用方法如下： 开机与初始化：接通电源开机，等待仪器自检完成。若需恢复默认设置，可在开机过程中按相应按键组合进行初始化，确保仪器处于标准初始状态，方便后续操作。 参数设置：根据测量需求设置中心频率、频率跨度、分辨率带宽等参数。

文章到此结束，如果本次分享的安捷伦频谱分析仪分析带宽选型和安捷伦频谱仪的使用方法图解的问题解决了您的问题，那么我们由衷的感到高兴！
