相位噪声到底该如何测量?

1、相位噪声的测量主要通过基于频谱分析仪或鉴相器的测试方法实现，其中频谱分析仪是通用且常用的工具，其核心步骤包括设备指标确认、参数设置、信号连接、频谱配置、光标读取及计算。

2、传统相位噪声测量方法 传统方法使用频谱仪的频谱分析功能来测量相位噪声。具体步骤如下：测量载波功率：首先，测量载波信号的功率（Pc），单位为dBm。设置差值光标：使用差值光标，将光标设置到偏离载波的特定频率点，即相位噪声边带中的一点。测量噪声功率：测量该偏移处1Hz带宽内的噪声功率（Pn）。

3、频谱仪测试法：直接依据相位噪声定义，通过测量载波功率和噪声功率计算得到。该方法操作简便，设置简单，频率偏移范围大。鉴相器测试法：通过鉴相器输出信号进行低通滤波、放大后输入频谱仪或接收机，可区分调幅噪声和相位噪声。延迟线测试法：通过延迟线和移相器的配合，实现载波抑制，具有优良的测试性能。

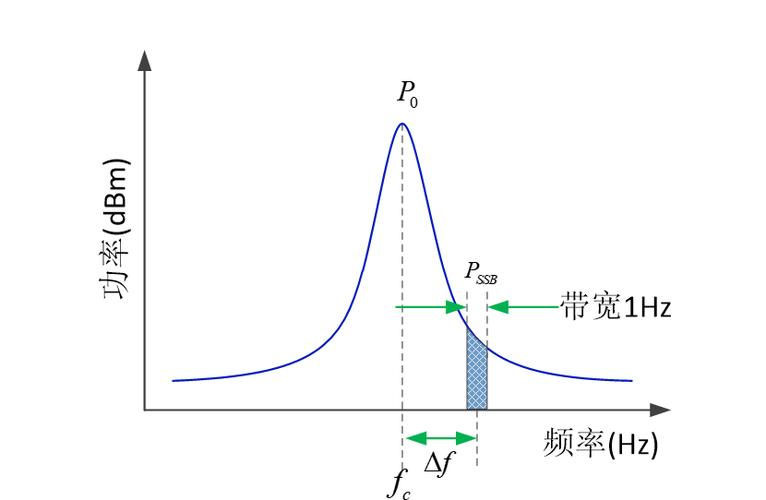

4、相位噪声的频谱定义与测试方法 相位噪声的频谱定义是以载波幅度为基准，在偏移一定频率下的单边带相对噪声功率。这个数值在1Hz带宽下表示相对噪声电平，单位为dBc/Hz。频谱仪常用于测试，该定义在1988年的IEEE标准中被采用。

5、相位噪声可以通过专用的相位噪声仪进行测量。也可以通过公式进行粗略计算，具体计算方法需要的参数可以从频谱仪上得到，包括所测信号的幅度、当前的分辨率带宽以及所测频偏的幅度等。相位噪声与抖动的关系：相位噪声和抖动是密切相关的。时钟抖动是相位噪声的根源，而相位噪声则是时钟抖动在频域上的表现。

怎么解读相位噪声的频谱图?

本振稳定度与相位噪声幅度呈正比，分辨率带宽缩小10倍，相位噪声电平降低10 dB。相位噪声频谱的形状受分析仪设计和锁相环结构影响，通常在较窄的分辨率带宽下观察，以模糊滤波器响应曲线边缘。分析仪提供不同的本振稳定度模式，以优化相位噪声在不同测量环境下的表现。

频域表现及量化方式在频域中，相位噪声表现为载波信号的噪声边带。理想情况下，信号的功率集中在单一频率上，在频谱图上呈现为一条尖锐的谱线。但在现实中，由于相位噪声的影响，原本集中在单一频率的功率会扩散到偏离中心频率的单位带宽内。

相位噪声（Phase Noise） 是指振荡器输出信号中，由噪声引起的相位和频率的变化。相位噪声的直观理解当你正在听收音机时，如果音乐突然变得模糊不清，这往往就是相位噪声在作祟。为了更直观地理解相位噪声，可以想象一个场景：一艘船在水面上的波浪。

传统相位噪声测量方法 传统方法使用频谱仪的频谱分析功能来测量相位噪声。

绝对或残余相位噪声的区别

1、绝对相位噪声与残余相位噪声的核心区别在于测量范围和噪声来源的包含性：绝对相位噪声是系统总相位噪声，包含外部噪声源；残余相位噪声是测试设备的加性噪声，排除了外部干扰，仅反映器件自身贡献。测量对象与范围绝对相位噪声的测量对象是整个系统或器件在运行过程中产生的总相位波动，其范围覆盖从信号输入到输出的完整链路。

2、对AM噪声抑制可高达40dB；相位相差0°时，输出结果仅有AM噪声。

3、噪声灵敏度 采用互相关方法，实现绝对和残余相位噪声测量的高准确度与精密度，尤其适合低噪声信号分析。

4、、单差模糊度和相位噪声。单差模糊度属于低频噪声，历元间三次差分可有效削弱低频噪声影响。

5、应用场景：常用于描述相位噪声，即单边带噪声功率与载波功率的比值，并归一化至1 Hz噪声功率带宽。相位噪声是衡量信号发生器频谱纯度的重要指标之一。总结：dB、dBm和dBc都是用于描述功率的单位，但它们的性质和应用场景有所不同。

频谱测相噪步骤

使用频谱仪测试相位噪声测量不需要按步骤完成，只需要注意以下事项：应尽量选用本底噪声低的分析仪，因为所测量的相位噪声下限取决于分析仪的本底噪声。分析仪作为一种超外差的分析设备，最终的测量结果是外部输入信号同本机内部本振信号叠加的结果，如果外部输入信号的相位噪声指标高于分析仪本身的指标，测量的结果实际是分析仪的相位噪声。

频谱分析仪测量相位噪声的核心步骤包括设备准备、参数配置、测量执行和结果分析四个关键环节 设备准备与连接仪器检查：确保频谱分析仪功能正常，其频率范围、动态范围和相位噪声本底指标需优于待测信号。推荐使用带专用相位噪声测量选件（如Keysight N9041B或Rohde & Schwarz FSWP）的型号。

测量操作操作步骤直接决定了数据的获取。先利用峰值搜索功能，让频谱仪标记并记录下载波峰值点的功率（Pc）。接着，在载波频率两侧的特定偏移频率处（例如10 Hz， 100 Hz， 1 kHz， 10 kHz， 100 kHz），测量该点的边带噪声功率（PSB）。

但请注意，由于网络分析仪并非专业的相位噪声测试仪器，因此其显示的相位噪声结果可能存在一定的误差或局限性。需要强调的是，虽然上述步骤描述了使用网络分析仪进行相位噪声测试的基本流程，但在实际应用中，相位噪声测试通常更推荐使用频谱分析仪或专用的相位噪声仪来进行，以获得更精确、更专业的测试结果。

安捷伦频谱仪如何测量相位噪声?

首先，复位频谱仪至出厂设置。 连接测试线，确保校准功能启动。 自动调谐信号至屏幕中间。 在峰值处放置标记，开启相位噪声功能。 手动改变频率偏置，利用旋钮或键盘进行调整。 按相位噪声菜单下的对应软键，选择频率偏移量，如1kHz、10kHz等。

设备连接：噪声源通过低损耗线缆接入频谱仪输入端，接口需旋紧防止接触不良。 3 参考电平设置：初始值可设为高于预估噪声20 dB的参考电平，避免信号超出量程。 参数设置 1 频率范围：典型场景如10-100 MHz噪声测试，中心频率设为55 MHz，跨度取90 MHz。

频谱分析仪测量相位噪声的核心步骤包括设备准备、参数配置、测量执行和结果分析四个关键环节 设备准备与连接仪器检查：确保频谱分析仪功能正常，其频率范围、动态范围和相位噪声本底指标需优于待测信号。推荐使用带专用相位噪声测量选件（如Keysight N9041B或Rohde & Schwarz FSWP）的型号。

使用频谱仪测试相位噪声测量不需要按步骤完成，只需要注意以下事项：应尽量选用本底噪声低的分析仪，因为所测量的相位噪声下限取决于分析仪的本底噪声。

测量噪声功率的核心步骤可归纳为校准、参数设置和数据处理，需注意本底噪声修正与单位换算。噪声功率测量需要借助频谱仪完成，但操作细节直接影响精度。我们从实际操作链条分步拆解： 预热与连接准备射频仪器的测量稳定性与温度相关，开机后需预热30分钟使内部电路达到热平衡。
