双踪示波器

各位老铁们好，相信很多人对双踪示波器都不是特别的了解，因此呢，今天就来为大家分享下关于双踪示波器以及双踪示波器的功能的问题知识，还望可以帮助大家，解决大家的一些困惑，下面一起来看看吧！

• 1、单踪示波器和双踪示波器有怎样的区别
• 2、双踪示波器的垂直通道和普通示波器相比,有什么区别?
• 3、双踪示波器的“断续”,和“交替”工作方式之间的差别是什么?
• 4、双踪示波器测交流电压需要注意哪些事项

单踪示波器和双踪示波器有怎样的区别

显示方式不同：单踪示波器：显示屏上只能显示一个信号的波形，适用于观测单个信号或对比不同时间下的同一信号波形。双踪示波器：可以同时显示两个信号的波形，适用于同时对比两个信号的波形，更直观地观测它们之间的差异。工作方式不同：单踪示波器：在观测信号时只能进行单一的测量，无法同时测量两个信号。

单踪示波器只能测试（看到）一个波形，而双踪示波器可以同时检测（看到）两个波形（或同时检测两台机器）很方便的做图形比较。

示波器通常按通道分为两类：单通道/单踪示波器和双通道/双踪示波器。单通道/单踪示波器：特点：电路结构简单，频带较窄，扫描线性相对较差。功能：仅用于观察单一信号的波形，适用于简单的波形分析。应用：由于结构简单，成本较低，适合初学者或仅需要观测单一波形信号的场合。

示波器通常按通道分为两类：单通道/单踪示波器和双通道/双踪示波器。单通道/单踪示波器的主要特点如下：电路结构简单：单通道示波器的设计相对简单，没有复杂的电子开关和门控电路结构。频带较窄：由于电路设计的限制，单通道示波器的频带宽度通常较窄，适用于观察较低频率的信号波形。

双踪示波器的垂直通道和普通示波器相比,有什么区别?

双踪示波器的垂直通道与普通示波器相比，主要区别在于其具有两个独立的垂直通道。双踪示波器的特点 双通道：双踪示波器具有两个独立的垂直通道，可以同时显示两个信号的波形。每个通道可以独立调整，便于比较和分析两个信号之间的关系。

双踪示波器的垂直通道和普通示波器相比有区别。双踪示波器的垂直偏转通道由A和B两个通道组成。两个通道的输出信号在电子开关控制下，交替通过主通道加于示波管的同一对垂直偏转板。A、B两个通道是相同的。主通道由中间放大器、延迟线、末级放大器组成，它对两个通道是公用的。

模式差异与特殊设置 普通双踪模式： 两路信号分别以A（X轴）和B（Y轴） 或 A（Y轴）和B（X轴） 组合显示，具体取决于示波器的“通道耦合”或“X-Y模式”设置； 部分型号支持“交替触发”，此时A、B通道可分别控制X轴的不同触发条件。

示波器通常按通道分为两类：单通道/单踪示波器和双通道/双踪示波器。单通道/单踪示波器的主要特点如下：电路结构简单：单通道示波器的设计相对简单，没有复杂的电子开关和门控电路结构。频带较窄：由于电路设计的限制，单通道示波器的频带宽度通常较窄，适用于观察较低频率的信号波形。

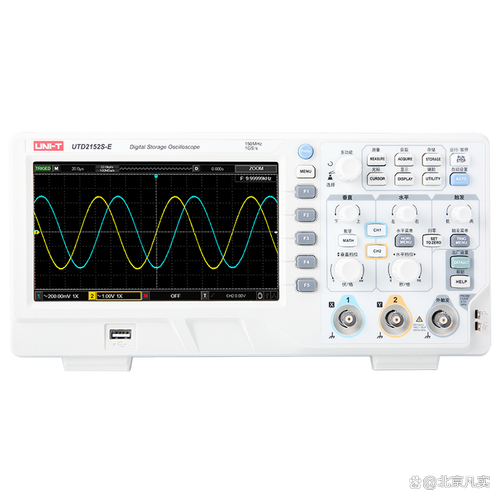

双踪示波器的“断续”,和“交替”工作方式之间的差别是什么?

1、交替，断续都是双踪的模式，交替是两个通道先扫完一个，再扫描另一个，断续是两个通道同时间隔进行，在低扫描速度下很容易看到并区分二者；相加是指数学运算，把两个通道相加或相减。

2、当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。因此，这种工作状态适合于观察两个工作频率较低的信号。

3、扫描的方式不一样。当两个通道输入的信号频率较低时，扫描信号的频率也必须跟着降低。这样一来，显示的波形闪烁的现象比较严重。采用断续扫描，闪烁现象会改善。高频时，就直接用交替扫描就可以了。

4、示波器 每次扫描都轮流接通YA或YB 信号。当被测信号的频率越高，扫描信号频率也越高。电 子开关转换速率也越快，不会有闪烁现象。这种工作状态适用于观察两个工作频率较高的信号。 “断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通YA和YB。

双踪示波器测交流电压需要注意哪些事项

1、使用双踪示波器测量交流电压，需优先完成设备校准、量程匹配、规范接线，同时规避电磁干扰、过压损坏，并正确读取测量值，保障测量精度与设备安全。 前期校准与参数预置（一） 耦合与带宽设置 必须将被测通道的耦合模式切换为AC耦合，仅采集交流信号分量，避免直流偏置影响测量结果；若需同时测量直流+交流总电压，再切换为DC耦合。

2、使用双踪示波器测量交流电压需严格遵循校准、接线、参数设置、数值读取的标准化流程，核心需匹配输入阻抗、适配量程并正确区分峰峰值与有效值。

3、使用双踪示波器检测交流电压，需按安全检查、设备校准、接线操作、参数设置、数值读取的流程完成，全程需佩戴绝缘防护用具，禁止违规带电操作。 前置安全与设备检查 确认待测交流电路已完成断电挂牌上锁，避免误送电引发触电风险。

4、使用双踪示波器测量交流电压，需完成设备预热校准、安全接线、波形读取与数值换算，核心是通过垂直灵敏度标定得到准确读数，需严格遵循安全操作规范 前置准备与开机校准 将示波器放置在稳固绝缘工作台，连接电源并将设备接地端子接安全地线，消除工频干扰与触电风险。

5、使用双踪示波器测量交流电压，需完成预热校准、接线匹配、参数设置、波形读取与数值换算五个关键步骤，最终可得到被测交流电压的峰峰值、峰值或有效值。 前置校准 开机预热：接通示波器电源，预热10~30分钟（具体时长参考设备说明书），让内部电路进入稳定工作状态，消除温漂带来的测量误差。

双踪示波器的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于双踪示波器的功能、双踪示波器的信息别忘了在本站进行查找哦。
