大家好，示波器数字通道相信很多的网友都不是很明白，包括数字示波器显也是一样，不过没有关系，接下来就来为大家分享关于示波器数字通道和数字示波器显的一些知识点，大家可以关注收藏，免得下次来找不到哦，下面我们开始吧！

• 1、台湾思禄克双通道数字示波器
• 2、支持眼图功能的数字示波器有哪些
• 3、数字示波器的多通道功能是什么意思?如何切换和配置通道?
• 4、示波器数字通道进行自校准操作和所用夹具介绍
• 5、请问数字示波器一个通道的最大存储容量

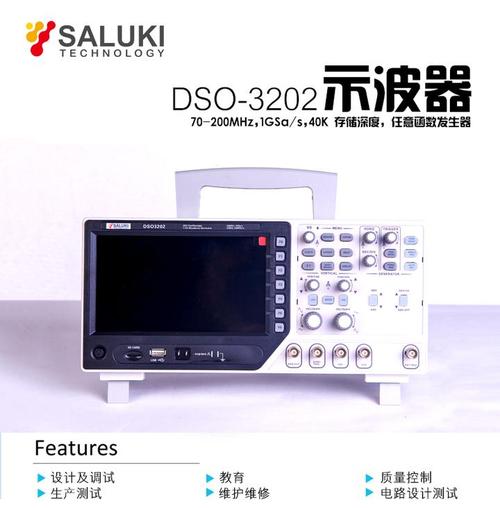

台湾思禄克双通道数字示波器

核心功能双通道设计：支持同时观测两路信号，适用于多信号对比分析。

支持眼图功能的数字示波器有哪些

支持眼图功能的数字示波器主要有泰克、普源等品牌的热门型号，它们能自动分析信号的眼高、眼宽和抖动等关键参数。 泰克MSO64B核心参数：带宽最高可达5GHz，采样率40GS/s，垂直分辨率高达16位（在200MHz带宽下）。它支持4个模拟通道和16个数字通道（可扩展至64通道）。

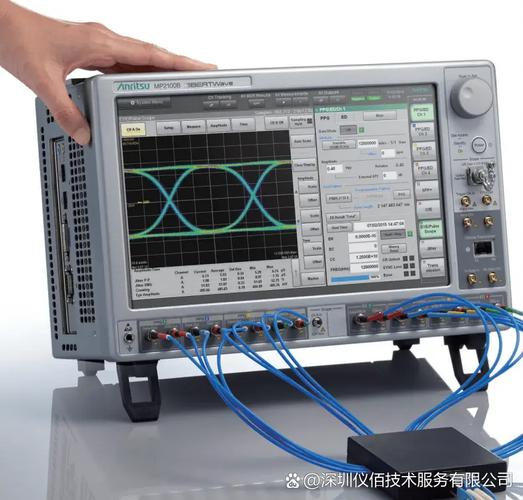

MP2110A采样示波器眼图功能 高速采样能力：MP2110A内置4通道采样示波器，能够同时对2个通道执行高速采样，采样速率高达250，000采样点/秒。这一高速采样能力确保了眼图的高分辨率和准确性。多通道测量：MP2110A支持多通道同时测量，不仅可以提高测试效率，还能降低测试成本和时间。

推荐设备：是德86100D/C/B/A系列的DCA宽带宽示波器主机。特点：具有高带宽和低抖动特性，适用于高速数字信号分析。100G CWDM4配置：推荐设备：Anritsu BERTWave MP2110A采样示波器。特点：集眼图和误码率测试于一体，支持宽广的比特率测量范围。

实时眼图测量：支持眼图功能，直观显示数字信号传输质量，辅助分析码间串扰强度，适用于高速数字信号验证场景。抖动分析工具：提供多样化抖动分析功能，可一次测量多个连续比特位并统计，结合趋势图和直方图直观定位抖动来源，提升信号完整性分析效率。

数字示波器的多通道功能是什么意思?如何切换和配置通道?

数字示波器的多通道功能指的是示波器能够同时呈现和记录多个信号通道的波形。这样，用户可以灵活地选择并展示不同的信号源，并对每一个通道进行个性化设置。以下是关于如何切换和配置通道的具体说明：切换通道： 选择通道：数字示波器通常配备有通道选择按钮或菜单选项，用户可以通过这些功能来选择需要显示或记录的信号通道。

数字示波器的多通道功能，指的是示波器能够同时呈现和记录多个信号通道的波形。这样，用户可以灵活地选择并展示不同的信号源，并对每一个通道进行个性化设置，例如调整垂直灵敏度、触发设置等，以满足特定的测试需求。这种功能的实现，使得数字示波器在多信号源的测量和分析方面变得极为便捷高效。

直观比较：通过数字示波器的多通道波形显示功能，工程师可以直观地看到不同信号波形之间的相似性和差异性。这种直观的比较方式有助于工程师快速发现信号之间的问题或关系，从而提高设计效率和准确性。

数字示波器Digital（数字通道）功能操作核心步骤为激活通道、设定逻辑阈值、配置触发及显示模式，主流示波器通用操作逻辑如下，具体依品牌型号有细微调整。

波形显示模式按钮：允许用户选择不同的显示方式，如标准、极坐标、多通道并列等，以适应不同应用场景的需求。存储与回放按钮：用于保存和调用历史测量数据，方便用户进行对比分析。切换通道按钮：实现多通道信号的灵活选择与显示，支持同时观察多个信号的波形。这些功能按钮的灵活运用，可以极大地提高信号分析与测试工作的效率。

适用于电子电路设计、故障排查及信号完整性测试等场景。

示波器数字通道进行自校准操作和所用夹具介绍

使用逻辑探头校准夹具：由于数字通道的飞线探头无法直接与BNC接口连接，示波器会提示连接逻辑探头校准夹具。这个夹具的作用是将逻辑飞线探头转换成BNC接口，从而能够与AUX OUT接口进行连接。连接好逻辑探头校准夹具后，按照示波器的提示进行自动化的校准步骤。

校正前准备设备连接使用U1880A夹具的USB电缆，将其连接至示波器背部的USB端口，确保通信正常。

探头补偿调节的操作步骤如下： 将示波器探头连接到通道，按前面板上的PRESET（预设）按键（左侧面板设置区域中）。将探头信号端和参考地连接到示波器面板上的参考输出，然后按 Autoset（自动设置）。如果使用探头钩式前端附件，请将信号针前端牢固连接在探头上，确保正确连接。 检查所显示波形的形状。

长期存放时建议使用防静电袋包装，并远离强磁场环境。

确认示波器通道未被禁用，且探头衰减比设置正确。

现在示波器功能强大，通过探头接口可识别探头型号，示波器能直接自动设置延时校准值。

请问数字示波器一个通道的最大存储容量

1、MSO混合信号示波器系列 存储深度跨度较大：基础款如MSOX3014A仅配备2Mpts存储深度；而XR8系列搭载新一代存储方案，单通道存储深度可达1Gpts，最大可扩展至8Gpts，专门适配高速率总线类应用场景。

2、UXR系列：单通道提供2Gpts的超大存储容量，能够连续捕获长达数秒的信号波形，避免出现信号截断问题。 XR8级旗舰台式示波器（XR804KA）：每通道标准配备1Gpt内存，支持升级至每通道2或8Gpts内存。

3、普源DS1202Z-E示波器单通道最高标称带宽为200MHz，匹配问题提及的参数规格。 补充关键参数细节 该机型为2通道数字存储示波器，单通道额定带宽固定为200MHz，属于入门级便携式示波器的主流带宽配置。

4、是德科技示波器的最大存储深度可达8 Gpts，该参数来自其XR8系列的XR804KA型号。 对应型号的详细参数：这款XR804KA拥有4个模拟通道，最高采样率为128 GSa/s，搭配16英寸的显示屏。 系列差异说明：是德科技的旗舰示波器分为XR8与XR9两个系列，不同型号的存储深度会根据产品定位有所差异。

5、SD卡：作为一种常见的可扩展存储介质，SD卡提供了更大的存储空间，适用于长时间连续记录和大规模数据存储。用户可以根据需要选择合适的SD卡容量，以满足不同的数据存储需求。USB存储设备：如U盘等，也是数字示波器常用的存储介质之一。它们同样提供了较大的存储空间，并且便于数据的传输和备份。

关于示波器数字通道和数字示波器显的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
