矢量网络分析仪检测

大家好，如果你们想深入了解关于矢量网络分析仪检测的问题，那么请继续阅读下去。在这篇文章中，我会为大家提供全面的知识，并且会尽可能地回答你们对矢量网络分析仪检测疑惑并还会对矢量网络分析仪主要功能 相关的讲解

• 1、矢量网络分析仪测量驻波比的工作原理
• 2、电感自谐振频率的测试方法是什么
• 3、定向耦合器和矢网检测驻波的工作流程及原理
• 4、矢量网络分析仪测试测样品要求以及常见问题

矢量网络分析仪测量驻波比的工作原理

1、矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

2、矢量网络分析仪测驻波的核心原理是通过采集被测射频链路中入射波与反射波的幅相信息，计算得到复反射系数，再通过幅相关系推导出驻波比（VSWR）。

3、矢量网络分析仪搭配定向耦合器测量驻波比的核心原理是通过定向耦合器分离主测试链路中的入射、反射微波信号，再由矢量网络分析仪比对两路信号的幅度与相位差，最终换算得到被测器件的电压驻波比（VSWR）。

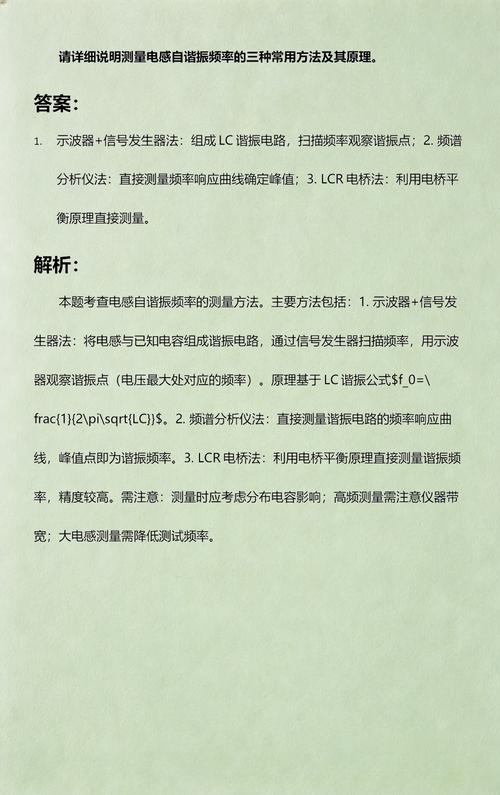

电感自谐振频率的测试方法是什么

1、电感自谐振频率的主流测试方法为矢量网络分析仪法，其次为阻抗分析仪法、信号源搭配频谱仪法，其中矢量网络分析仪法精度最高、工业量产与实验室研发应用最广 矢量网络分析仪法该方法测试原理为：电感自谐振频率是自身寄生电容与电感量发生串联谐振的频率点，此时电感总电抗为0，仅存直流电阻。

2、用专用工具“Q表”测量。或者用高频信号发生器串一个电阻加到电感上，用（超）高频毫伏表测量电感电压，改变信号频率，找到电压最大点，此时信号源频率即为自谐频率。由于高频毫伏表有一定输入电容，测得的频率比实际值略低。

3、贴片电感常规需测试电感量、直流电阻、品质因数Q值、额定电流、自谐振频率5类核心参数，对应测试方法、设备及操作要求如下： 基础参数测试（一） 电感量测试 测试原理：基于交流电桥法，通过测量电感在交流电场下的感抗反推电感量。 测试设备：LCR数字电桥、镀金测试夹具。

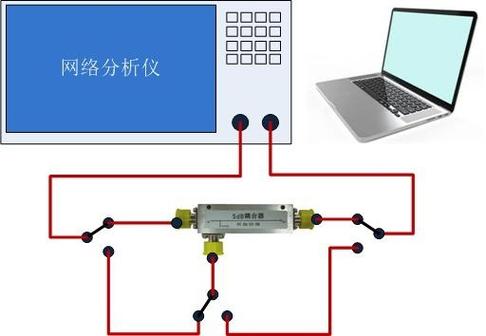

定向耦合器和矢网检测驻波的工作流程及原理

1、完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。 内置定向耦合器分离出两路采样信号：一路为入射到被测件的入射波，另一路为从被测件反射回测试端口的反射波。

2、反射系数Γ是描述反射波与入射波比例的复数参数，满足Γ=（ZL-Z0）/（ZL+Z0），且驻波比与反射系数模值的对应关系为SWR=（1+|Γ|）/（1-|Γ|）。

3、矢网结合定向耦合器测量驻波的核心原理是利用定向耦合器的端口隔离特性，从微波主传输链路中精准分离入射、反射两路微波信号，再通过矢量网络分析仪（矢网）获取两路信号的幅度和相位信息，计算得到被测端口的反射系数，最终推导出驻波比。

4、天线驻波检测的核心是通过采集射频馈线中的入射与反射射频功率，计算电压驻波比（VSWR）或反射系数，以此判断天线系统与馈线的匹配状态，工程现场常用定向耦合器采样的便携方案，实验室则采用矢量网络分析仪实现高精度离线检测。

矢量网络分析仪测试测样品要求以及常见问题

1、源负载不匹配：激励信号与被测设备阻抗失配；光路长度变化（适用于光纤测试）。

2、检查电缆连接头：在装好电缆连接头后，应仔细检查插针是否位于正中，必要时进行校正，以避免损坏待连接的连接器插孔。 理解时域分析功能：矢量网络分析仪能够测量被测件的时域响应，包括时域反射或传输响应，这显示了接近实时的信息。时域分析对于测量电缆结构的均匀性非常有用。

3、连接样品：将制备好的样品连接到矢量网络分析仪（VNA）的测试端口上。

4、测试准备：选用端口阻抗50Ω的矢量网络分析仪，配套对应封装的同轴测试夹具（贴片电感）或开尔文测试夹（引线式电感），使用开路、短路、负载校准件完成全端口校准，消除夹具线缆的寄生电抗与信号损耗。

矢量网络分析仪检测和矢量网络分析仪主要功能的问题分享结束啦，以上的文章解决了您的问题吗？欢迎您下次再来哦！
