扫频仪和频谱分析仪的区别

大家好，扫频仪和频谱分析仪的区别相信很多的网友都不是很明白，包括扫频仪和频谱分析仪一起使用也是一样，不过没有关系，接下来就来为大家分享关于扫频仪和频谱分析仪的区别和扫频仪和频谱分析仪一起使用的一些知识点，大家可以关注收藏，免得下次来找不到哦，下面我们开始吧！

• 1、频谱分析仪与扫频仪区别
• 2、频谱分析仪,网络分析仪,主要是做什么用的?测量原理
• 3、收音机统调需要哪款扫频仪
• 4、频谱分析仪和扫频仪有什么区别?

频谱分析仪与扫频仪区别

扫频仪：分析能力有限，主要用于基本的信号扫描和观察，难以进行深入的量化分析。

从原理看没有太大区别，但在实现的方法看区别还是挺大的，通常的扫频仪是模拟的，它的分析能力比较低，看看就完了，而频谱分析仪都是数字的，调整、设置的余地非常大，测量参数也非常多，分析起来很科学，量化测量的数据也便于存储打印。

网络分析仪是测量信号电路环路增益和相移；特定端口传输特性和反射系数的仪器。网络分析仪里面有信号源，信号源可以进行扫频，是一个正弦波。

收音机统调可选用具备发射连续变化频率信号并配合检波探头显示谐振曲线功能的扫频仪，常见型号包括目黑扫频仪、安捷伦E4407B/E4405B等射频频谱分析仪，具体选择需结合预算与功能需求。

放大电路或滤波器本身不产生信号频谱，不能用频谱分析仪去测量。测量设备的幅频特性应该用“频率特性测量仪”（俗称扫频仪），网络分析仪测量功能更强大，也可以使用。

频谱分析仪,网络分析仪,主要是做什么用的?测量原理

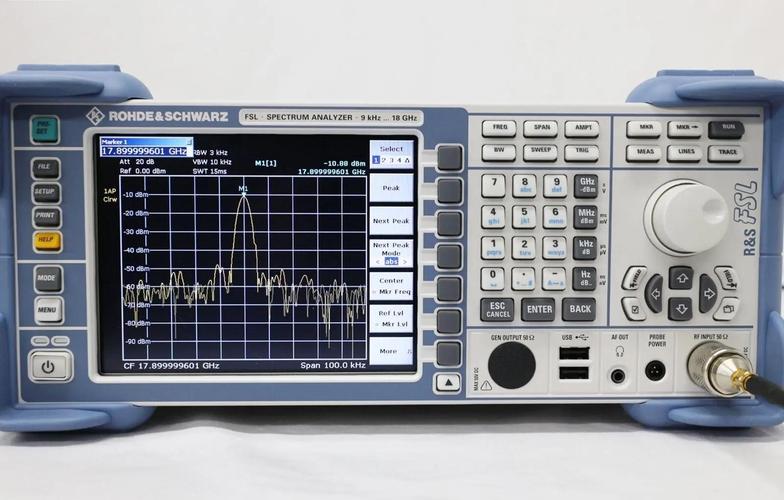

频谱分析仪主要用于测量信号的频率强度谱线。它的工作原理是内置一个窄带宽的带通滤波器，滤波器的中心频率可调，能在设定的频率范围内扫描。

网络分析仪用于测量反射、插入损耗、S参数以及传输和回波损耗，涉及设备组件的测量。

网络分析仪是测量信号电路环路增益和相移；特定端口传输特性和反射系数的仪器。网络分析仪里面有信号源，信号源可以进行扫频，是一个正弦波。

收音机统调需要哪款扫频仪

1、收音机统调可选用具备发射连续变化频率信号并配合检波探头显示谐振曲线功能的扫频仪，常见型号包括目黑扫频仪、安捷伦E4407B/E4405B等射频频谱分析仪，具体选择需结合预算与功能需求。核心功能需求收音机统调的核心是通过扫频仪发射连续变化的频率信号，配合检波探头在示波器上显示谐振曲线，从而精准调整中频变压器、本振线圈等元件的参数。

2、收音机扫频仪。修理收音机最好用的是数字式收音机调试专用扫频仪，最专业的是收音机扫频仪。频率特性测试仪俗称扫频仪，用于测量网络的频率特性，如测量滤波器、放大器等。

3、标志频率设置需设置5个标志频点：465kHz（中频核心）、525kHz（中频带宽测试）、600kHz（低频边界）、1500kHz（中波中段）、1640kHz（中波高频边界）。可通过LC谐振电路或数字频率标识实现。

频谱分析仪和扫频仪有什么区别?

综上所述，频谱分析仪与扫频仪在实现方法、分析能力、调整与设置以及数据存储与打印等方面存在显著差异。

从原理看没有太大区别，但在实现的方法看区别还是挺大的，通常的扫频仪是模拟的，它的分析能力比较低，看看就完了，而频谱分析仪都是数字的，调整、设置的余地非常大，测量参数也非常多，分析起来很科学，量化测量的数据也便于存储打印。

推荐型号及特点目黑扫频仪 用户案例：曾用于调整飞利浦收音机中频，效果良好。优势：性价比高，操作简单，适合中小型维修场景。局限：功能相对基础，可能不支持高频段或大屏显示。安捷伦E4407B/E4405B射频频谱分析仪 平台信息：爱采购平台有售。优势：频率范围广，覆盖收音机全频段，甚至支持更高频段。

频谱仪是测量频点信号强度的仪器，即测量信号的频率强度谱线。其原理大概是这样的，频谱仪里面有个窄带宽的带通滤波器，滤波器的中心频率是可以进行扫描的，在设定的频率范围内，滤波器按照步长对信号进行滤波，得到相应频点上的信号幅值，将其和参考电压相比较，得到信号的频谱。

好了，文章到此结束，希望可以帮助到大家。
