信号源频谱仪

大家好，今天来为大家分享信号源频谱仪的一些知识点，和频谱仪和信号源的区别的问题解析，大家要是都明白，那么可以忽略，如果不太清楚的话可以看看本篇文章，相信很大概率可以解决您的问题，接下来我们就一起来看看吧！

• 1、如何用频谱仪测信号源的相位噪声
• 2、频谱仪杂散怎么看
• 3、是否可以将频谱分析仪当做网络分析仪使用?
• 4、频谱分析仪检测谐振频率和反谐振频率的原理是什么
• 5、频谱仪如何测信号源位置
• 6、怎样用频谱仪和信号源测增益

如何用频谱仪测信号源的相位噪声

示例：鼎阳SSA3032X Plus频谱分析仪的相位噪声为-98 dBc/Hz（1 GHz，偏移10 kHz，典型值），若被测信号相位噪声低于-88 dBc/Hz，则需更换更高性能设备。 连接被测信号使用优质射频线缆和连接器连接被测物（DTU）与频谱分析仪输入端口，减少连接损耗和噪声引入。

推荐使用带专用相位噪声测量选件（如Keysight N9041B或Rohde & Schwarz FSWP）的型号。校准：开机预热30分钟后执行内部校准（CAL），必要时采用经过计量的信号源进行幅度和频率响应校准。

使用频谱仪测试相位噪声测量不需要按步骤完成，只需要注意以下事项：应尽量选用本底噪声低的分析仪，因为所测量的相位噪声下限取决于分析仪的本底噪声。

定义：相位噪声是描述振荡器输出信号频谱纯度的一个重要指标，它反映了信号在时域内的稳定程度。影响：相位噪声对通讯系统影响巨大，尤其是在现代通讯系统中频道密集、频繁变换的情况下，相位噪声要求更严格。相位噪声差会导致通信误码率增加，影响载频跟踪精度。

Noise（O）：频谱分析仪标记的噪声功率密度（dBm/Hz）。Gain（D）：被测器件的增益（dB）。Gain（P）：前置放大器的增益（dB）。174 dBm/Hz：室温（290K）下热噪声的功率谱密度理论值。注意事项精度限制此方法精度低于使用校准噪声源的Y因子技术，与频谱分析仪的幅度测量精度相当。

表现时域表现：相位噪声在时域表现为相位的抖动，这是由于振荡器的不稳定性导致的。可以使用示波器加眼图分析功能来观测这种抖动情况。眼图是一种将多个周期的信号叠加显示的方法，通过观察眼图的张开程度和抖动情况，可以直观地了解信号的相位稳定性。频域表现：在频域表现为载波的噪声边带。

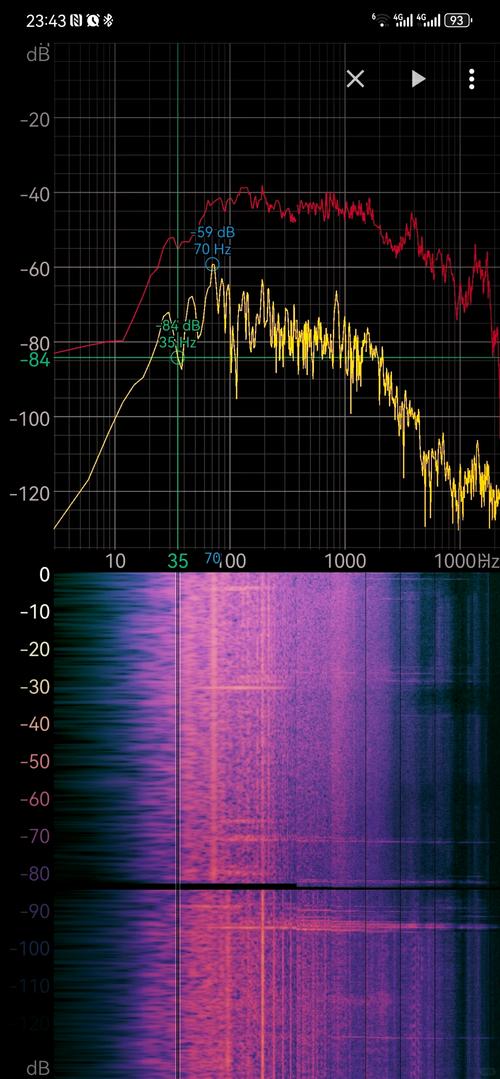

频谱仪杂散怎么看

1、直接看频谱仪杂散，核心是设置合适的中心频率、扫宽和参考电平，然后观察主信号外的异常峰值，用标记功能精确定位其频率和功率值。 基本观察步骤将信号源连接到频谱仪，设置中心频率为待测信号频率，设置扫宽（Span）至少为信号带宽的5倍以上以确保能观察到足够宽的频谱。

2、频谱仪上观察杂散信号的核心方法是：通过设置合适的中心频率、扫宽和参考电平，利用峰值标记和峰值搜索功能定位杂散信号，并通过调整RBW（分辨率带宽）和VBW（视频带宽）来准确识别和测量其幅度与频率。 观察前的基本设置将频谱仪开机预热至稳定状态，连接好待测设备与频谱仪。

3、分辨真假杂散：在最大保持（Max Hold）模式下多次扫描，观察杂散信号是否稳定出现。切换线性与对数刻度，检查是否有信号被掩盖。使用杂散搜索测量功能：现代频谱仪（如罗德与施瓦茨FSW、是德科技UXA）内置杂散测试模板，可自动扫描、识别并判断杂散是否超出设定限值。

4、* VBW（视频带宽）可设置为RBW的1%到10%以平滑噪声，更容易发现杂散。* 参考电平设置合理，使主信号峰值显示在屏幕顶部附近，同时确保杂散信号不会被压缩或淹没在噪声中。* 必要时开启预放（Preamp）以提高对微弱杂散的灵敏度。

5、频谱仪杂散成分分析的核心在于准确识别杂散特征、定位其来源，并通过系统化方法进行判断。 杂散识别与初步判断在频谱仪上，杂散通常表现为非预期的离散谱线或噪声裙边。首先观察其频率位置、幅度、与主信号的关系（如是否成谐波关系）以及受输入信号影响的变化情况。这一步是区分杂散来源于被测设备还是频谱仪自身的基础。

是否可以将频谱分析仪当做网络分析仪使用?

可以将频谱分析仪当作网络分析仪使用，但仅能进行标量测量，且存在功能与精度限制。具体方法及说明如下：方法1：使用频谱分析仪内置的跟踪信号源适用设备：大部分是德科技（Keysight）频谱分析仪可通过加装选件实现该功能。

可以将频谱分析仪当作网络分析仪使用，但仅能进行标量测量，且存在功能局限性。

网络分析仪用于测量反射、插入损耗、S参数以及传输和回波损耗，涉及设备组件的测量。

频谱分析仪检测谐振频率和反谐振频率的原理是什么

1、二） 反谐振频率 反谐振频率一般位于相邻两个谐振频率之间，此时被测对象的响应幅值出现局部谷值。 以压电振子为例，反谐振频率处振子的机械振动产生的反电动势与激励信号形成抵消效应，电回路中输入电流降至最低，振动响应幅值降至谷值，输入阻抗达到峰值。

2、工作原理： 扫频调谐超外差结构：输入信号经衰减后通过低通滤波器，再与本振信号混频，转换到中频。 本振控制：本振频率由扫频发生器控制，随频率改变，混频器输出信号经中频滤波器后，以对数标度放大或压缩。 显示：检波器整流后的信号驱动显示部分，形成随频率变化的信号迹线。

3、频谱分析仪的主要功能是在频域内显示输入信号的频谱特性。根据信号处理方式的不同，频谱分析仪一般分为两种类型：即时频谱分析仪和扫瞄调谐频谱分析仪。

4、频谱分析仪的核心功能在于解析输入信号中的频率成分，并测量各频率的频率与功率。通过此功能，工程师能准确评估信号的特性，以及设备在系统中的性能贡献，如噪声系数和信噪比（SNR）。使用典型超外差式频谱仪，信号频谱被转移至中频进行处理，这一过程称为混频。

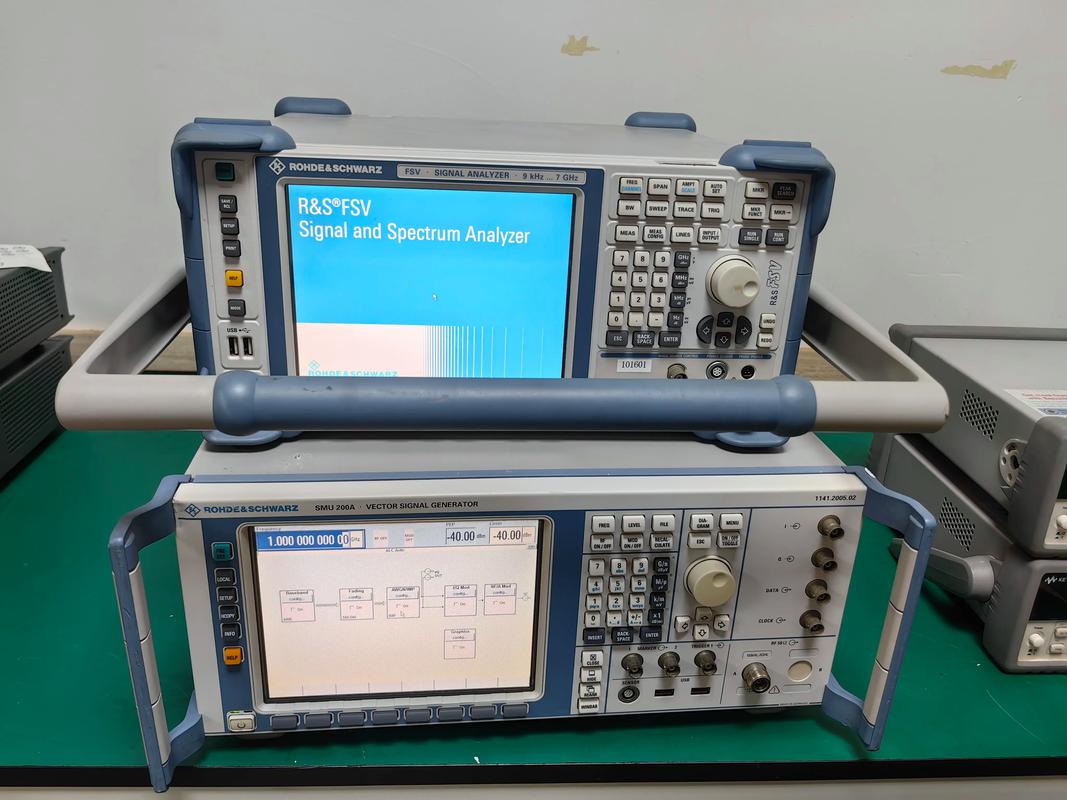

频谱仪如何测信号源位置

场强定位法：使用频谱仪在至少3个不同位置记录目标信号的场强值，同步记录各点经纬度或相对坐标。

到达角定位法：部署带定向天线阵列的频谱仪，或外接多通道相位同步天线。

信号源准备与初步定位首先需将4G射频芯片设置为单载波模式，确保待测信号稳定输出。使用频谱仪（如普源频谱仪，测试范围9kHz-2GHz）恢复默认设置后，在全频段（9kHz-2GHz）进行扫描。将信号源靠近频谱仪探头，观察显示屏右侧是否出现信号线。

无线电信号通过空间磁场传播，需通过专业仪表分析其特性。

信号源提供测试信号，频谱仪测量DUT的输出信号幅度。

调制信号先经过射频源中的滤波器，传输进入频谱仪。

怎样用频谱仪和信号源测增益

在空旷的地方，信号源分别接被测天线和标准天线，一定距离外的频谱仪也接一个接收天线，分别测得发射频率的信号强度，对比后就知道增益了。利用标准增益天线及信号源对被测天线发出测试信号，由被测天线通过频谱仪进行信号分析并绘制出3dB方向图，计算出增益，并利用包络线对方向图旁瓣进行分析。

测量输入功率（Pin）：用频谱分析仪直接测量信号发生器输出端的射频功率并记录。加载直流偏置：开启直流电源，施加偏置器要求的电压（如12V），注意电压极性避免损坏设备。测量输出功率（Pout）：在偏置器输出端用分析仪测量射频信号功率并记录。

使用信号源+功率计单频点扫输入功率，得到输出功率再计算压缩特性。

将信号源输出的信号通过DUT后连接到频谱仪上。

好了，文章到这里就结束啦，如果本次分享的信号源频谱仪和频谱仪和信号源的区别问题对您有所帮助，还望关注下本站哦！
