矢量信号分析仪

很多朋友对于矢量信号分析仪和矢量信号分析仪使用方法图解不太懂，今天就由小编来为大家分享，希望可以帮助到大家，下面一起来看看吧！

• 1、如何在频谱分析仪或矢量信号分析仪上测量功率谱密度?
• 2、如何对频谱或矢量信号分析仪进行远程编程?
• 3、硬核仪器成都造|玖锦科技:开拓国产高端仪器发展新锦色
• 4、普纳矢量分析仪最简单三个步骤
• 5、用矢量网络分析仪测驻波的原理是什么
• 6、鼎阳科技发布新一代矢量网络分析仪SNA5000X-E,助力多行业测试

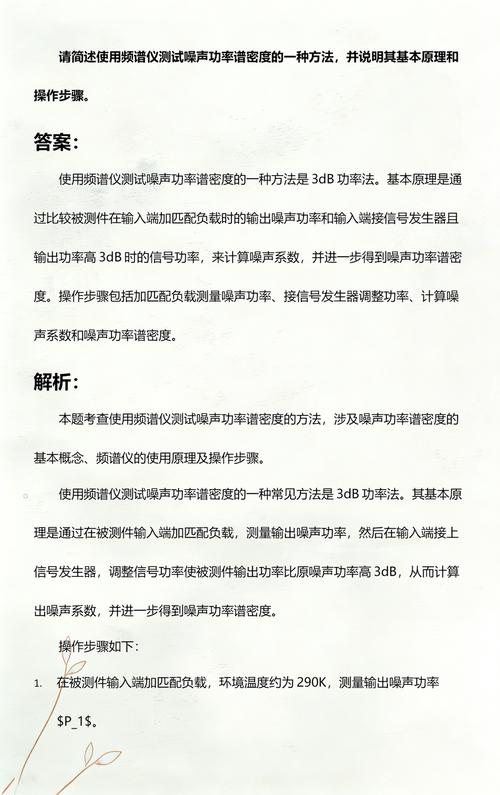

如何在频谱分析仪或矢量信号分析仪上测量功率谱密度?

频谱分析仪上的测量方法设置振幅单位为伏特（V）进入振幅设置菜单，选择以伏特为单位的振幅显示。操作路径示例：AMPLITUDE [硬键] More Y Axis Units Volts。此步骤确保后续噪声标记的读数以线性单位（如伏特）显示，便于直接计算PSD。

在频谱分析仪或矢量信号分析仪上测量功率谱密度的方法如下：选择测量单位：PSD测量值通常以Vrms2/Hz、Vrms/rt Hz或dBm/Hz为单位。设置频谱分析仪：对于PSA、ESA、856XE/EC或859XE等频谱分析仪，可以通过噪声标记功能来测量PSD。

频谱仪测量功率谱密度的核心步骤聚焦于信号连接、参数设置和测量校准三个维度。 测量前准备预热频谱仪约30分钟以确保仪器状态稳定，随后检查基础设置如显示范围、参考电平及频率范围。连接信号源时需使用射频同轴电缆，确保接口无松动或干扰。

观察并测量功率谱密度：此时，频谱分析仪显示的迹线已经归一化为功率谱密度。

频谱分析仪的实测数据可完整呈现被测信号的频率域特征、幅值功率特性及时域衍生信息，涵盖电子电工调试、机械设备故障诊断、化工能源设备状态监测等场景的核心检测需求。

如何对频谱或矢量信号分析仪进行远程编程?

1、对频谱或矢量信号分析仪进行远程编程，可通过GPIB、LAN或USB接口，结合SCPI命令实现自动化控制，具体步骤如下：选择通信接口并配置硬件GPIB接口 标准配置：ESA或EMC频谱分析仪通常配备GPIB接口，支持IEEE 488标准通信。

2、平均值检测。矢量信号分析：可选配解调模块分析调制信号。远程控制：通过USB/LAN接口实现SCPI命令编程。

3、识别并准备必要的硬件接口和软件库，确保与目标仪器兼容。从厂家或官方网站获取仪器驱动程序和I/O软件库。 编程环境与驱动程序 选择适合的编程语言和环境，利用厂家提供的驱动程序实现远程控制。对于特定需求，可能需要直接对仪器进行底层编程。

4、连接外部参考源找到矢量网络分析仪后面板的“Ext Ref”接口（多为SMA接口），使用射频电缆将外部信号源输出端与接口连接，注意确保接口牢固，避免物理接触不良导致信号断续。

5、不同型号的频谱分析仪或矢量信号分析仪菜单路径可能不同，需参考具体设备手册。矢量信号分析仪（如89600S）通常提供更直接的PSD测量选项，而频谱分析仪需依赖噪声标记功能。总结频谱分析仪：通过设置振幅单位为伏特、启用噪声标记、读取线性或分贝结果，完成PSD测量。

6、局限性：此方法仅能获取幅度信息（标量测量），无法测量相位或群延迟等矢量参数。

硬核仪器成都造|玖锦科技:开拓国产高端仪器发展新锦色

玖锦科技：开拓国产高端仪器发展新锦色 3月29日，成都玖锦科技有限公司举行了首届线上新品发布会，主题为“国产高端仪器的进阶之路”。玖锦科技自2012年创立以来，始终致力于国产高端仪器仪表的研发与攻关，经过12年的技术沉淀与淬炼，已全面进入“民族品牌”的塑造阶段。

用户导向创新：国产仪器的成熟需经历“用起来”到“好用”的过程。玖锦科技通过优化工业设计、操作习惯、售后服务等维度，提升用户体验，形成与用户的良性互动。品牌效应助力：文化赋能：从“墨子”“孔明”等命名中汲取古圣先贤的智慧养分，匹配品牌态度，弘扬中国文化。

苏州迅芯科技12位50GSPS ADC应用于工业检测，信号采集速度提升3倍，支持半导体晶圆缺陷检测。高端测试测量仪器：国产化进程加速，性能比肩国际示波器带宽纪录不断刷新 深圳万里眼2024年中标上海交通大学项目，示波器带宽达20GHz，性能国际先进。玖锦科技2023年推出18GHz带宽、80GSa/s采样率高速示波器。

普纳矢量分析仪最简单三个步骤

普纳矢量分析仪的核心操作可归纳为三个关键步骤，围绕连接、设置、校准展开，简单且高效。 连接仪器 射频输出端口与待测设备相连，需确认线缆无物理损伤且接口接触稳定；随后将信号源接入分析仪射频输入端口，确保信号传输路径完整。连接过程中，物理接口的对准与固定直接影响信号稳定性。

核心结论：VNA矢量网络分析仪操作需严格遵循8个步骤，涵盖准备、连接、校准和测量全流程，细节把控直接影响测试精度。 前期准备：安全与稳定性先行 操作前需确保电源线和地线正确连接，启动后不可随意断电；使用中佩戴防静电手镯，避免接触仪器接头内芯。

用矢量网络分析仪测驻波的原理是什么

1、矢量网络分析仪测驻波的核心原理是通过采集被测射频链路中入射波与反射波的幅相信息，计算得到复反射系数，再通过幅相关系推导出驻波比（VSWR）。

2、矢量网络分析仪（矢网）通过采集测试端口的入射波与反射波的幅度、相位完整信息，计算得到反射系数，再通过固定公式转换为行波驻波比、回波损耗等驻波特性参数 驻波与反射系数的基础关系射频信号在特性阻抗为Z0的传输线中传输时，若负载阻抗ZL与传输线特性阻抗不匹配，会产生反射波。

3、用定向耦合器配合矢量网络分析仪测试驻波比的核心原理是：定向耦合器提取主测试链路中的入射、反射射频采样信号，矢量网络分析仪通过比对两路采样信号的幅度与相位，计算反射系数后换算得到驻波比。

4、矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

鼎阳科技发布新一代矢量网络分析仪SNA5000X-E,助力多行业测试

1、矢量网络分析仪：SNA5000X或SNA6000A，4端口测试仪器，频率范围至少为5GHz。

文章分享结束，矢量信号分析仪和矢量信号分析仪使用方法图解的答案你都知道了吗？欢迎再次光临本站哦！
