大家好，今天小编来为大家解答网络矢量仪分析这个问题，矢量网络分析仪测量的基本步骤很多人还不知道，现在让我们一起来看看吧！

• 1、矢量网络分析仪和射频网络分析仪有什么区别
• 2、矢量网络分析仪测什么
• 3、用矢量网络分析仪测驻波的原理是什么
• 4、矢量网络分析仪通用规范

矢量网络分析仪和射频网络分析仪有什么区别

综上所述，矢量网络分析仪和标量网络分析仪在功能上有明显的区别。标量网络分析仪侧重于幅度测量，而矢量网络分析仪则同时具备幅度和相位的测量能力，提供更为详尽的测试结果。

频谱仪在无线通信、雷达、广播电视等领域的信号分析中应用广泛，能够帮助工程师评估信号质量、识别干扰源和优化系统性能。矢量网络分析仪则在射频和微波组件的设计与测试中发挥关键作用，特别是在射频前端模块、天线、滤波器和放大器等器件的性能验证中。

矢量网络分析仪（VNA）：除测量幅度特性外，还可测量相位等其他参数。大信号网络分析仪（LSNA）：专用的网络分析仪，可在大信号环境下检查设备的参数。效用与应用场景频谱分析仪由于能够进行多种测量，成为RF设计开发和测试的必备仪器。测试电子滤波器电路时，跟踪结果更容易显示，但解释结果可能比网络分析仪更难。

测试场景：矢量网络分析仪主要用于表征射频（RF）器件的性能，如S参数、复数阻抗等。

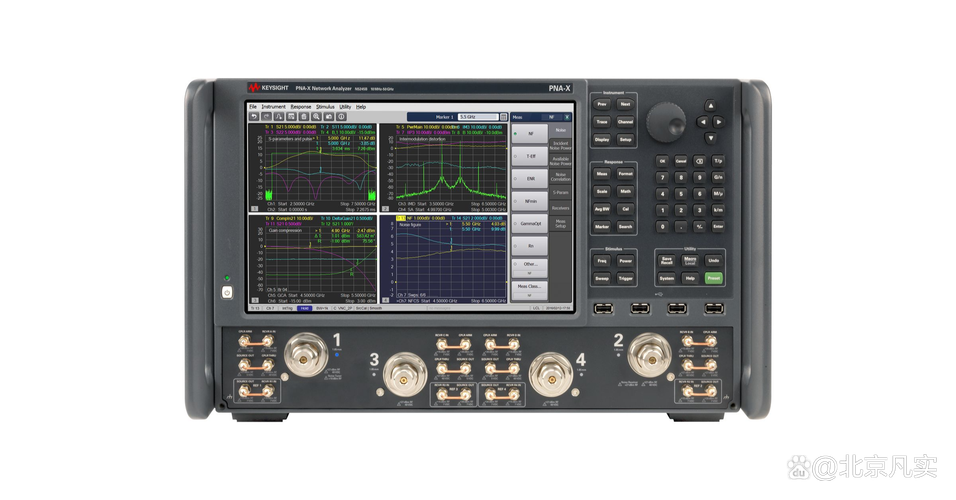

矢量网络分析仪测什么

1、矢量网络分析仪（VNA）可以直接测量器件或电路的反射系数。

2、矢量网络分析仪主要用于测量电磁波能量的相关参数，具体包括以下几点：单端口网络参数：矢量网络分析仪能够测量单端口网络的各种参数幅值，这些参数描述了网络对电磁波能量的传输、反射等特性。

3、矢量网络分析仪主要用于测量电磁波能量相关的网络参数。具体来说：幅值和相位测量：幅值测量：矢量网络分析仪能测量单端口或两端口网络的各种参数的幅值。相位测量：它不仅能测量参数的幅值，还能测量相位，这是其相比于其他网络分析仪的一个重要优势。

4、矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

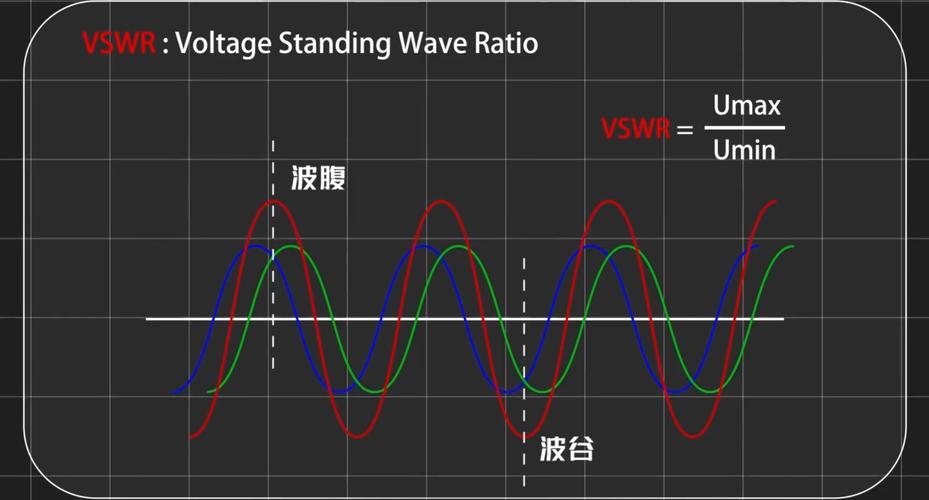

用矢量网络分析仪测驻波的原理是什么

1、矢量网络分析仪测驻波的核心原理是通过采集被测射频链路中入射波与反射波的幅相信息，计算得到复反射系数，再通过幅相关系推导出驻波比（VSWR）。

2、矢量网络分析仪（矢网）通过采集测试端口的入射波与反射波的幅度、相位完整信息，计算得到反射系数，再通过固定公式转换为行波驻波比、回波损耗等驻波特性参数 驻波与反射系数的基础关系射频信号在特性阻抗为Z0的传输线中传输时，若负载阻抗ZL与传输线特性阻抗不匹配，会产生反射波。

3、用定向耦合器配合矢量网络分析仪测试驻波比的核心原理是：定向耦合器提取主测试链路中的入射、反射射频采样信号，矢量网络分析仪通过比对两路采样信号的幅度与相位，计算反射系数后换算得到驻波比。

4、矢量网络分析仪测量驻波比的核心原理是通过采集被测链路中的入射电磁波与反射电磁波的幅度、相位信息，计算得到反射系数的模值，再通过标准公式转换得到驻波比。 完整测量流程 矢量网络分析仪输出已知幅度和初始相位的连续波测试信号，通过测试端口接入被测传输链路（如射频线缆、天线、射频模块）。

矢量网络分析仪通用规范

1、矢量网络分析仪通用规范的核心依据是SJ/T 11433-2012与GJB 8352-2015两项标准，分别针对民用与军用场景制定技术细则。SJ/T 11433-2012行业标准基础属性：该标准属电子行业推荐规范，由中国电子科技集团第四十一研究所牵头制定，2012年6月1日起实施，备案号36883-2012。

2、通过规范样品制备与理解测试原理，可有效提升矢量网络分析仪的测试精度与数据可靠性。

3、矢量网络分析仪（矢网）中群时延测试的孔径（Aperture）设置需遵循避免混叠的规则，核心原则是结合测试频率范围与频率点间隔调整参数，以平滑曲线并保证数据准确性。 Aperture的核心作用在群时延测试中，Aperture通过数据平滑处理减少噪声干扰，使测试曲线更稳定。

关于本次网络矢量仪分析和矢量网络分析仪测量的基本步骤的问题分享到这里就结束了，如果解决了您的问题，我们非常高兴。
