示波器怎么看

老铁们，大家好，相信还有很多朋友对于示波器怎么看和示波器怎么看电流的相关问题不太懂，没关系，今天就由我来为大家分享分享示波器怎么看以及示波器怎么看电流的问题，文章篇幅可能偏长，希望可以帮助到大家，下面一起来看看吧！

• 1、怎么看示波器的参数?
• 2、数字示波器怎么看水平时基和垂直档位啊?
• 3、用multisim怎么看示波器的幅值?
• 4、示波器的李莎如图怎么看?

怎么看示波器的参数?

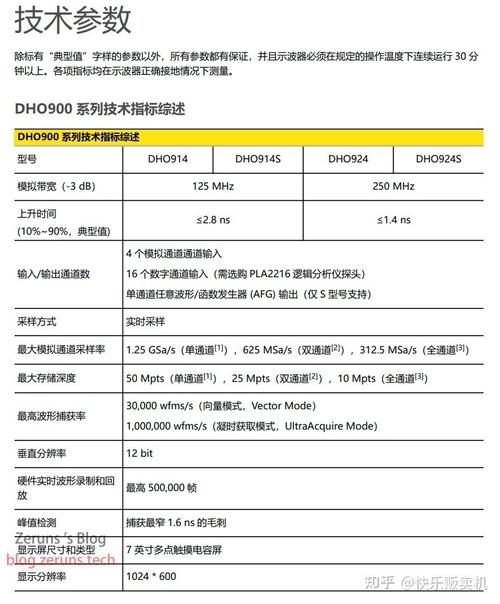

1、查看示波器带宽参数的核心方式有4种，可根据场景快速获取准确信息 查看机身铭牌/包装标识 全新示波器的机身背面、底部铭牌，以及原厂包装、说明书上，都会直接标注官方标称带宽数值，比如100MHz、500MHz这类标准参数，是最直接的信息来源。

2、查看示波器参数的方法主要包括以下几个方面：显示器上的标识解读：AUTO：表示自动扫描功能，无论有无信号触发，示波器都会进行扫描并显示迹线。M POS：用于调整水平方向的位移，其后面的时间值对应的是每格扫描速度，即时间刻度。CH1：表示当前工作的通道，后面的数值为衰减因数，即每格代表的电压值。

3、核心性能参数带宽：决定了能测量的信号最高频率。例如，测量100MHz的信号，建议选择500MHz带宽的示波器以保证精度。采样率：越高对信号细节捕捉越准确，通常需为信号最高频率的2-5倍。存储深度：存储的采样点数，越大能记录信号的时间越长，便于观察长时间信号变化。

4、接着的CH1表示是触发源是本通道，依次是上升沿触发，触发电平（调同步电平，此值会变）。写着VOLTS/DIV的是垂直灵敏度开关。写着SEC/DIV的是时间扫描因数，这两个对应数在显示屏的下方这行。如果您想要了解更多示波器产品及企业咨询，欢迎您前往RIGOL官网了解详情。

5、联系厂商咨询提供示波器的具体型号，联系品牌官方客服，即可获取该型号对应的标准带宽参数。 专业测试验证使用已知频率的信号源连接示波器，逐步调高输入信号的频率，当示波器显示的信号幅度下降到真实幅度的70.7%时，此时输入信号的频率就是该示波器的实际带宽。这种方法需要具备基础的电子测试操作能力。

数字示波器怎么看水平时基和垂直档位啊?

垂直档位：调整垂直档位控制每个垂直格的电压值，确保信号在屏幕上清晰显示。

观察屏幕：示波器的屏幕上会显示水平轴和垂直轴，水平轴通常代表时间，垂直轴代表电压幅度。时基刻度：屏幕水平轴上会有刻度，每个刻度代表一定的时间长度。这个时间长度与时基设置有关。时基设置：示波器通常具有时基调节功能，用户可以通过旋钮或菜单调整时基，以适应不同的测量需求。

垂直分档（调节电压刻度）在示波器前面板找到“VERTICAL”区域，按下“VOLTS/DIV”旋钮。按下后，通过旋转该旋钮或使用旁边的数字按键，即可调节屏幕垂直方向每格所代表的电压值（如1V/格、2V/格等），该分档值会实时显示在屏幕上。

示波器的时基表示屏幕水平轴上每格所代表的时间长度。以下是关于示波器时基的详细解释：定义与功能：示波器的时基即时间基准，是时间显示的基本单位。它决定了屏幕水平轴上每一格所代表的时间长度，从而帮助我们观察和测量电信号随时间的变化。

用multisim怎么看示波器的幅值?

multisim示波器上看波形的幅值，要先设置该通道Y轴每格的刻度值，下图是每格100mV：如果要查看波形的某一瞬时值，用鼠标按住左边起始点的垂直线，然后往右移动，就有一根垂直线随鼠标移动到所需点，即可查看此点的幅值，如下图：当两个通道的波形叠加在一起不方便查看时，可调节Y轴位移度将其分开，如下图：上图是B通道Y轴向下位移2格的效果。

首先，我们打开NI Multisim 并新建一个文档。

Multisim示波器窗口提供多种操作与保存选项。步骤如下：在示波器中选择导出，将包含时间与电压（或电流）采样点的数据文件导出，后续可使用Excel或MATLAB等软件进一步处理与分析。信号参数查看与理解 **周期与频率**：周期是指信号重复一次所需的时间，频率则是每秒信号重复的次数。

multisim示波器显示波形怎么看幅值 首先，打开NIMultisim并创建一个新文档。 添加如图所示的函数发生器和示波器，将线路连接并运行，检查是否正常。 首先打开示波器设置（双击示波器）。

数出波形峰值到信号基线所占的垂直屏幕格数，将格数乘以Y轴分度值即可得到估算幅值。

示波器的李莎如图怎么看?

1、一个质点同时在X轴和Y轴上作简谐运动，形成的图形就是李萨如图形。形成李萨如图形的另一种方法：把两个圆斜着放，在两个圆上任取两点，将这两点向右上角做垂线，交于一点。然后将这两个点在圆上运动，点也随之运动。李萨如图实际上是一个质点同时在X轴和Y轴上作简谐运动形成的。

2、用示波器观察李萨如图形 设置示波器：将示波器设置为XY工作方式。在这种模式下，示波器的显示屏将显示两个信号在X轴和Y轴上的相对变化。连接信号：将被测信号输入到示波器的Y轴，将标准频率信号输入到示波器的“X外接”端口。调整频率：慢慢改变标准频率，观察示波器显示屏上的图形变化。

3、⑦形成李萨如图形：缓慢改变标准频率，当两个信号的频率成整数倍数时，就会在屏幕上形成稳定的李萨如图形。通过上述步骤，可以成功地在示波器上观察到李萨如图形，进而分析两个信号的频率比值和其他相关参数。

4、将示波器置X-Y工作方式，被测信号输入Y轴，标准频率信号输入“X外接”，慢慢改变标准频率，使这两个信号频率成整数倍时，就会在荧光屏上会形成稳定的李沙如图形。二个信号一个加在y轴，一个加在x轴，数一下横向或纵向眼孔数，眼孔数就是它们的频率比值。

5、可以利用示波器显示的李萨如图形来判断是否同相位。当两个信号间的位相差为Δφ＝0，π，2π时，李萨如图变成倾斜的直线，此时进行相位差的分析和判断最为精确。

6、利用李萨如图形测正弦波频率：得到所测参考频率信号。观察测量的正弦波的波形，依据被测信号与参考信号形成的图形判断被测信号的频率，然后得出测量结果。也可以用倍数进行推断所测量的正弦波的频率。

好了，关于示波器怎么看和示波器怎么看电流的问题到这里结束啦，希望可以解决您的问题哈！
