功率因数表和功率表

大家好，如果你们想深入了解关于功率因数表和功率表的问题，那么请继续阅读下去。在这篇文章中，我会为大家提供全面的知识，并且会尽可能地回答你们对功率因数表和功率表疑惑并还会对功率因数表电路图 相关的讲解

• 1、常用民用建筑需用系数及功率因数
• 2、功率因数表与功率表的区别
• 3、功率因素表原理
• 4、配电房功率因数怎么看
• 5、为什么配电房中装有功功率表,还有无功功率表和功率因数表

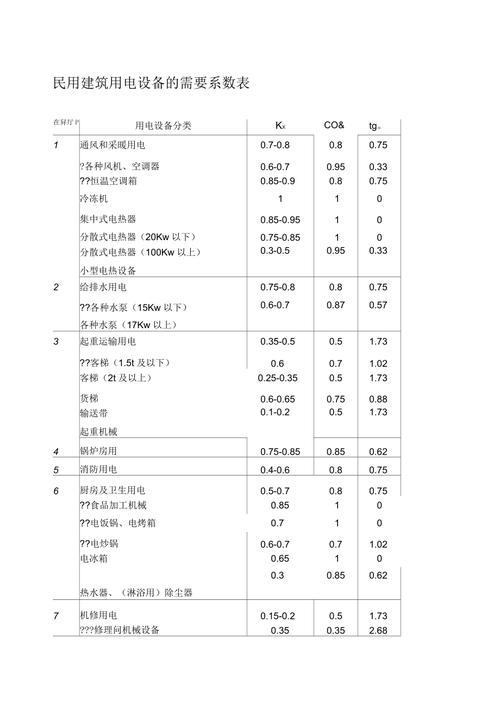

常用民用建筑需用系数及功率因数

常用民用建筑的电力需用系数及功率因数概述如下：照明设备 需用系数KX：根据《工业与民用配电设计手册》第三版提供的数据确定，反映了照明设备在总用电量中的占比，考虑了设备的使用频率和功率需求。

需用系数（KX）：它表示用电设备组在最大负荷时需用的有功功率与其设备额定功率总和之比。

常用民用建筑用电设备的需用系数（KX）及功率因数（COSφ）选择如下： 动力设备类 风机、空调器：需用系数0.7~0.8，功率因数0.8。适用于通风系统及空调设备，需考虑同时运行率。恒温空调器：需用系数0.6~0.7，功率因数0.95。因温度控制需求，负荷相对稳定。

了解常用民用建筑的电力需求是设计和规划的关键。本文将简要概述照明、动力设备以及住宅建筑的用电设备需用系数和功率因数。对于照明设备，其需用系数KX，是根据《工业与民用配电设计手册》第三版提供的数据来确定的。这个系数反映了照明设备在总用电量中的占比。一般来说，它考虑了设备的使用频率和功率需求。

功率因数表与功率表的区别

1、测量参数不同： 功率因数表：专门用于测量电路中的功率因数，即有功功率与视在功率的比值，也常用于检测电路中的无功功率等参数。 功率表：用于测量电功率，包括有功功率、无功功率和视在功率等多个参数，主要用于测量实际功率。

2、功率因数表不能替代功率表，二者具有不同的功能和应用场景。功率因数表仅能测量功率因数和其他电气参数，无法直接测量实际功率等其他功率值。而功率表能够同时测量实际功率、有功功率、无功功率和视在功率等多个参数。

3、功率因数，是用来衡量用电设备（包括：广义的用电设备，如：电网的变压器、传输线路，等等）的用电效率的数据。功率因数的定义公式：功率因数＝有功功率/视在功率。功率因数就是0-1之间的数据。功率就是测量有功或者无功的，是负载做了多少功。明白功率因数与功率之间的关系就好了。

功率因素表原理

功率因数表采用电动系电表测量机构的原理，通过两个互相垂直的动圈来检测功率因数。具体来说：动圈1的作用：动圈1与电阻器R串联后接入电源电压U，并与固定线圈组合，相当于功率表。它使可动部分受到力矩M1，其中M1与功率UIcosφ和偏转角正弦sinα的乘积成正比。

功率因数表的工作原理是通过测量交流电路中电压与电流之间的相位差来确定功率因数。具体解释如下：基本构造：功率因数表由两个互相垂直的动圈组成，分别用于测量有功功率和无功功率产生的力矩。动圈1的工作原理：动圈1与电阻器R串联后接入电源电压U，并与通以负载电流I的固定线圈组合，形成一个功率表的结构。

电气功率因数表的核心测量原理是通过检测电压与电流之间的相位差角φ，再根据公式PF=cosφ计算出功率因数值。核心测量原理功率因数（PF）定义为有功功率（P）与视在功率（S）的比值，即 PF = P / S。在正弦交流电路中，这个比值等于电压与电流相位差角φ的余弦值，即 cosφ。

功率因数表的原理主要基于电动系电表测量机构，通过两个互相垂直的动圈来测量功率因数。具体来说：动圈1与功率表结合：动圈1与电阻器R串联后，与电源电压U和负载电流I的固定线圈结合，形成一个功率表部分。使可动部分受到与功率UIcosφ和偏转角正弦sinα的乘积成正比的力矩M1。

功率因数表的工作原理基于电动系电表测量机构，其内部通过两个互相垂直的动圈实现测量。具体原理如下：动圈1与电阻器R串联后的作用：动圈1与电阻器R串联后接入电源电压U，并与固定线圈组合，形成一个功率表。

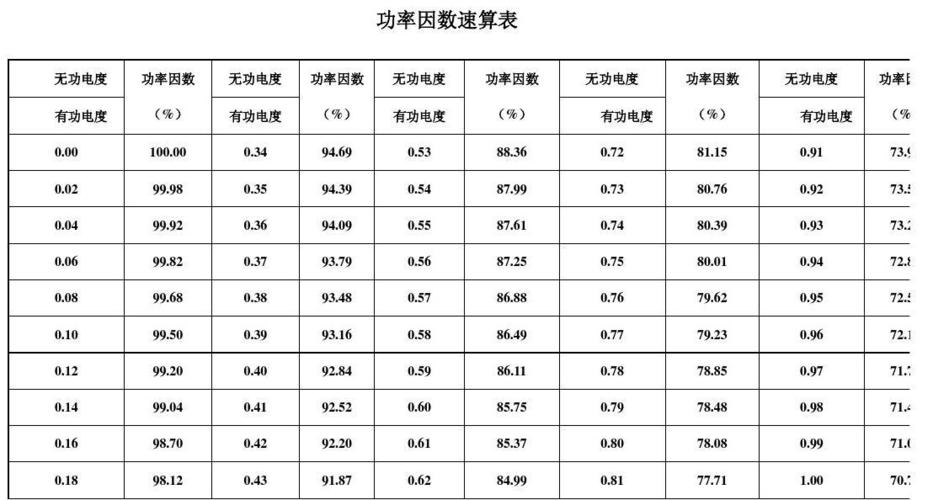

配电房功率因数怎么看

1、查看配电房功率因数的方法主要有以下几种：直接观察功率因数表：如果配电房内安装有功率因数表，可以直接读取表上的数值来获取功率因数。通过有功和无功功率表计算：如果没有功率因数表，但配电房配备了有功功率表和无功功率表，可以先计算视在功率S，公式为S=√。

2、配电房有功率因数表的，直接看功率因数表示数。

3、详细解释如下：功率因数表的查看 在配电房，通常都会配备功率因数表。这个表格会显示实时的功率因数数据。你可以直接读取表格上的数值来了解当前的功率因数。功率因数的含义 功率因数是一个介于0和1之间的数值。

4、在配电室中，功率因数仪表通常安装在电力仪表柜或电缆沟中。如果您需要检测配电室中的功率因数，可以使用功率因数仪来进行测量。通常情况下，功率因数的理想范围为0.9到1之间。如果功率因数小于0.9，说明电路中存在较多的无功功率，需要采取措施进行补偿或改进。

为什么配电房中装有功功率表,还有无功功率表和功率因数表

1、在电网中无功是不可缺少的，它保证电网的电压 等保持稳定状态。至于安装无功电能表，主要考核用电单位的功率因数，如果用电设备消耗大量的无功直接影响电网稳定和发电机的有功输出效率降低，所以要根据功率因数进行考核，无功消耗多的话要进行就地补偿。

2、这部分电能就在系统中循环，不直接做功，但却是系统稳定运行所必需的。无功电能虽然不直接做功，但对电力系统的稳定性和效率有重要影响。因此，电力系统需要分别计量有功和无功电能，以便更准确地了解系统的运行状态，进行合理的电费计算和电力调度。这就是电表为什么会分为无功表和有功表的原因。

3、报装容量要求：一般来说，只有当用户的报装容量达到或超过100kVA时，才会被要求安装无功电能表。这是为了在计算电费时，能够考核用户的月平均功率因数，从而确保电网的稳定运行和电力资源的合理利用。

4、功率因数表，是用来测量用户的功率因数的。功率因数，是用来衡量用电设备（包括：广义的用电设备，如：电网的变压器、传输线路，等等）的用电效率的数据。功率因数的定义公式：功率因数＝有功功率/视在功率。有功功率，是用电设备消耗了的，能量从电网中，被用电设备转换为其他能量的功率。

关于功率因数表和功率表到此分享完毕，希望能帮助到您。
