如何使用泰克(Tektronix)信号发生器设置单通道双脉冲波形?

1、选择示波器的通道1，进入CH1相应的设置界面。设置示波器触发电平，避免杂波信号干扰。选择单次触发模式，连接信号发生器与示波器。确认信号发生器处于“脉冲”运行模式以及示波器处于“Single”触发模式。点击信号发生器上的Trigger按键，观测示波器上的双脉冲波形。

2、支持双光标差值测量（如ΔV、ΔT）。数学运算：波形运算：支持两通道波形相加、相减、相乘或相除。

3、主机每输出一个脉冲即发送一个触发信号，从机接收到后开始输出，以此实现两路信号的起始同步。 设备操作关键步骤以是德科技（Keysight）或泰克（Tektronix）的高性能信号发生器为例：* 连接线缆：使用阻抗匹配（通常是50Ω）的SMA同轴电缆进行时钟或触发信号的连接。

4、低通滤波器：在通道设置菜单中启用低通滤波器，减少高频噪声干扰。合理设置截止频率，避免信号失真。维护保养与故障排除 定期清洁 显示屏清洁：使用专用擦拭布（如Wypall中效湿巾）轻柔擦拭，避免使用腐蚀性清洁剂。外壳清洁：用干无绒布或软毛刷清洁，狭窄空间可用棉签蘸75%异丙醇擦拭。

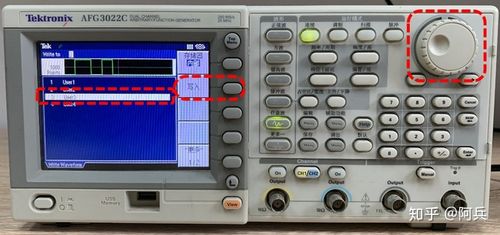

5、波形数据或设置文件保存至内部存储或USB设备，文件格式兼容主流分析软件。

ATA-3090功率放大器在无线电能传输领域的应用(案例合集)

ATA3090功率放大器在无线电能传输领域的应用案例合集如下：新型线圈结构的准恒定互感计算与优化：应用概述：ATA3090功率放大器助力设计出具有高偏移容忍度的线圈。具体作用：简化了系统补偿，提高了无线传输的抗偏移能力，优化了传输过程中的效率。

在无线电能传输技术日益受到关注的背景下，ATA-3090功率放大器凭借其810Wp的大功率输出和高效性能，在此领域展现出了显著的应用价值。它作为驱动电源，对于优化传输过程中的效率、提升系统的稳定性起着关键作用。

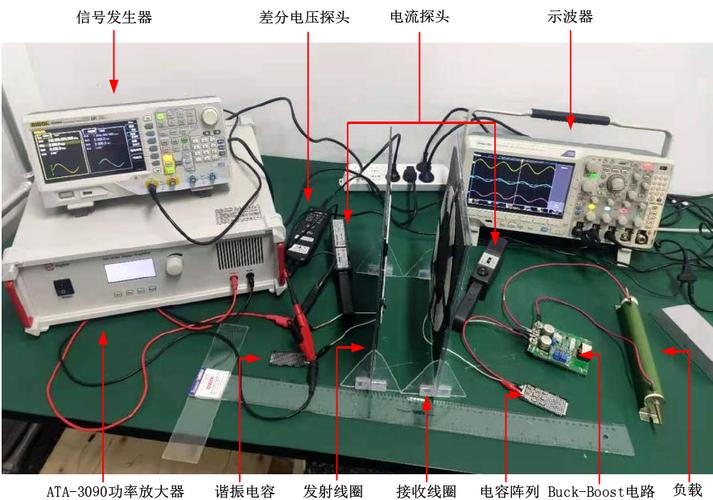

无线电能传输：无线电能传输技术需要稳定的功率源来驱动发射和接收设备。ATA-3090功率放大器能够提供稳定的功率输出，确保无线电能传输系统的正常运行和高效性。图片展示：综上所述，ATA-3090功率放大器凭借其出色的技术参数和广泛的应用领域，成为众多科研和工程领域的理想选择。如需更多信息，请访问Aigtek安泰电子官方网站。

信号发生器的选择方法

1、选择信号发生器的八个要素为：采样速率、内存深度（存储长度）、垂直分辨率、特点和功能、满足应用所需的信号类型和功能、满足应用所需的频率范围和输出幅度范围、价格在预算之内、靠谱的售后保障。

2、选择适合的调制类型：根据信号传输的要求选择合适的调制方式，如调幅、调频、调相等，以及更复杂的振幅键控、频率键控和相位键控等。精度和稳定性：确保高性能：精度和稳定性是衡量信号发生器性能的关键指标，对信号的准确度和长时间运行的可靠性至关重要。根据应用需求选择高精度和高稳定性的设备。

3、信号发生器选购标准 频率范围：根据测试需求，选择能满足频率需求的信号发生器，确保应用的兼容性与适用性。 输出功率：根据测试要求，确保信号强度满足测试的准确性和可靠性，选择合适的输出功率。 波形类型：具备多种波形输出能力，如正弦波、方波、脉冲波等，满足不同测试需求。

4、依据测量目标权衡 需精确测量功率（如放大器输出效率验证），必须采用50欧姆系统，因功率计量设备均基于此阻抗标定。若关注电压参数（如放大电路增益测试），高阻抗模式能直接反映信号发生器的开路电压，避免因阻抗失配导致电压读数虚低。

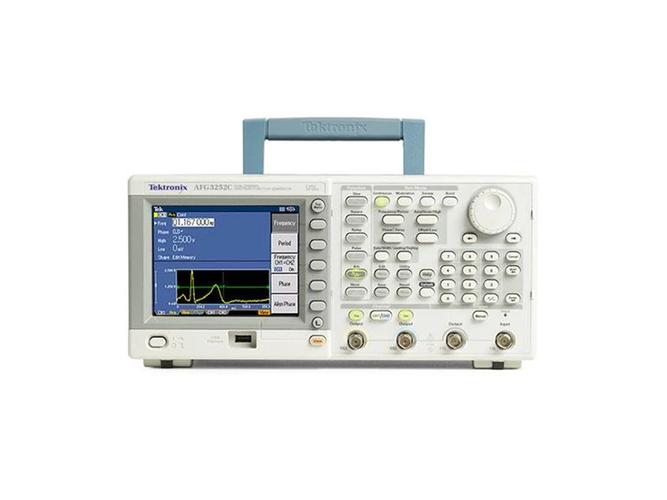

泰克AFG3252任意波形/函数发生器用户手册:[9]

1、产品功能概述泰克AFG3252是一款高性能任意波形/函数发生器，支持生成正弦波、方波、三角波、脉冲波、噪声波及任意用户自定义波形，频率范围覆盖1μHz至250MHz，具备双通道独立输出能力，适用于电子测试、信号仿真及教育实验等场景。

2、《泰克AFG3252任意波形/函数发生器用户手册》主要介绍该产品的使用方法以及常见故障解决方案。

3、AFG3251C支持ArbExpress软件，该软件允许用户轻松创建和修改波形。用户可以从泰克示波器无缝地导入波形，或者通过公式编辑器、徒手方式、点画方式或波形数学方法来创建波形。总结 AFG3251C是一款高性能的任意波形/函数信号发生器，具备高带宽、高采样率和大内存深度等特点。

任意波形发生器主要技术指标及选择

带宽：任意波形发生器的输出限定为特定的上端输出频率，带宽是它能够可靠地提供的频率输出范围，也称为“数据速率”，以千兆位/秒（Gb/s）表示。带宽由采样率决定，但并非一对一关系。

存储器大小定义：存储器容量（单位：千兆样点，Gsa）决定了可存储的用户自定义波形长度。

0.00002%）。另外，时钟精度指标是会随时间的推移而恶化的，称为老化率。一般有第一年老化率和十年老化率指标，也是以ppm为单位。如果一款任意波形发生器标称的出厂时钟精度为2ppm，第一年老化率为1ppm，则出厂之后一年内能保证的时钟误差指标为3ppm。

图片展示 图1 SDG2000X函数/任意波形发生器 综上所述，任意波形发生器是电子测试测量领域中不可或缺的基础通用仪器之一。它不仅能够产生多种基本函数波形，还支持模拟和数字调制信号、扫频信号和脉冲串的输出等功能，广泛应用于产品的检验、检定以及极限/余量测试中。
