横河OTDR光纤故障定位测试方法

大家好,今天小编来为大家解答以下的问题，关于横河OTDR光纤故障定位测试方法，横河AQ7275测几十米光纤总损耗大这个很多人还不知道，现在让我们一起来看看吧！

• 1、关于光纤断点位置的检测
• 2、如何利用OTDR测试光纤的长度、损耗和末端?
• 3、光缆测试怎么测
• 4、怎么检查光纤线是否坏掉

关于光纤断点位置的检测

光纤断点位置检测主要有红光笔检测和OTDR仪表检测两种方法，二者各有优缺点，适用于不同场景。红光笔检测 原理：红光笔利用可见红光在光纤中传输的特性进行检测。在市内短距离单芯尾纤检测时，将红光笔与尾纤一端连接并“打光”，若尾纤中间存在断裂，红光会在断裂处“漏出”。

查找光纤断点的常用方法有两种，分别是红光笔和OTDR测试仪。对于单一的室内光纤，可以使用红光笔进行检测。具体操作是将红光笔连接到光纤的一端，红光笔发出的是可见光，在光纤断裂的地方会看到红光“泄漏”。这种情况下，人眼可以直接看到断点的位置。而OTDR测试仪则更为专业，适用于更复杂的光纤网络。

该测量结果为光纤全长为634KM，中间没有断点，由此通过以上步骤即可查看到光纤断点具体位置。

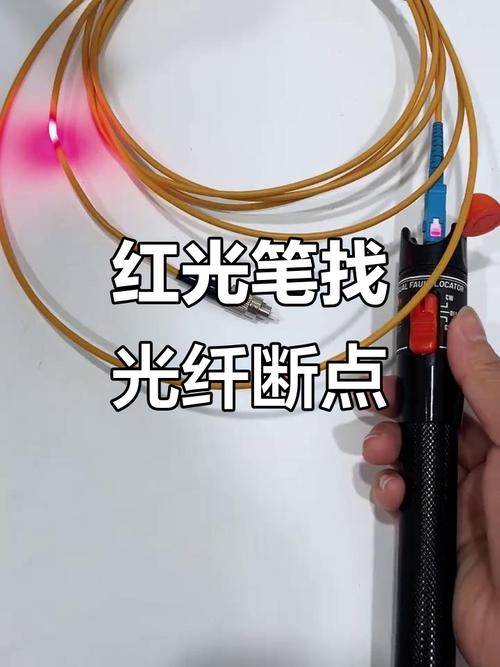

使用红光笔查找光纤断点 如果是单根室内光纤，红光笔是一个简单而有效的工具。将红光笔接在光纤的一端并打光，红光笔发射的是可见光。当光纤存在断裂时，红光会在断裂处漏出。这种方式的优势在于，断点可以通过肉眼直接观察到，非常适合快速定位室内的光纤断点。

如何利用OTDR测试光纤的长度、损耗和末端?

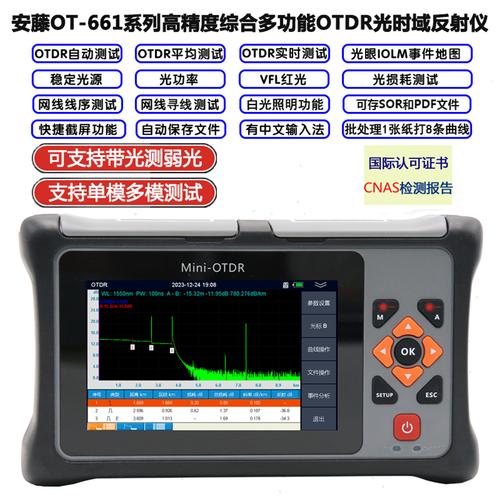

1、连接光纤与OTDR 首先，将待测光纤的一端与OTDR的光源输出端进行连接。确保连接稳固且无误，这是测试准确性的基础。开启OTDR并注入脉冲光 连接完成后，开启OTDR设备。此时，OTDR会向光纤中注入一系列短脉冲光信号。

2、OTDR测试光纤的长度、损耗和末端可以用OTDR模块测量，也可以用光眼或者鹰眼模块测量。

3、OTDR测试损耗和长度的具体操作如下：测试损耗 波长选择：短距离测试时，通常选择1310nm波长进行测试。模式选择：选择平均模式进行测试，这有助于获得更稳定的测试结果。量程设置：根据光纤的大概长度来设置量程。例如，如果光纤长度约为3公里，那么量程可以选择为光纤长度的5-2倍，即5千米的量程。

4、光纤缺陷：如气泡、杂质等引起的散射或反射。二次反射余波：由光纤内部或外部结构引起的多次反射。输出端Fresnel反射：表示光纤末端的反射。盲区分析：定义：盲区是OTDR所能测到最短距离和最接近距离的限制。类型：分为衰减盲区和事件盲区，分别对应不同的恢复电平范围。

5、打开OTDR设备的电源，此时脉冲光将被注入到待测量的光纤中。观察显示屏曲线：在OTDR的显示屏上，你会看到一条逐渐下降的曲线。这条曲线代表了光信号在光纤中传输时的衰减情况。当曲线突然上升时，这通常表示光信号遇到了光纤的末端或某个反射点。

光缆测试怎么测

在进行光缆测试时，通常只需从一端进行测量。如果光缆的一端已经做好了接头，可以直接使用OTDR（光时域反射仪）来测量这段光缆的准确长度和损耗。如果没有做好接头，就需要使用熔接机将尾纤与光缆连接起来，然后再用OTDR进行测量。OTDR的工作原理是通过发送一束激光脉冲进入光纤，然后接收从光纤中反射回来的光信号。

光缆测试主要通过使用光时域反射仪进行测量，以下是具体的测试步骤和优点：测试步骤 打开仪器电源：首先，确保光时域反射仪的电源已接通，并处于正常工作状态。连接光纤：将待测试的光纤连接到光时域反射仪的测试端口上，确保连接牢固且无误。

光缆测试主要通过以下方式进行：使用光时域反射仪进行测量。这是目前最有效且直观、可信的测试方法。测试原理：光时域反射仪能够发出光脉冲，并监测这些光脉冲在光纤中的传输和反射情况。通过分析反射信号，可以评估光纤的损耗、断裂点、接头质量等关键参数。

怎么检查光纤线是否坏掉

1、观察指示灯状态光纤收发器或光模块通常配备状态指示灯（如Power、Link、RX/TX等），Link灯是判断光路连通性的关键。若Link灯长灭或闪烁异常，可能表明光路存在断路、衰减过大或设备故障。

2、利用手机相机检测光斑：方法描述：如果手头没有具有光纤输入的音响，可以利用手机的相机功能来检测音频光纤线是否正常。将音频光纤线插入DVD机的光纤输出口，然后打开手机的相机拍摄功能，将另一端的光纤口放在手机的镜头前。判断标准：在相机画面中，正常的音频光纤线应该能够看到光斑输出。

3、光纤线频繁损坏是个比较麻烦的问题，以下是相对简单的排查及解决的三个步骤：检查光纤线连接情况 查看接头：仔细检查光纤线两端的接头是否插好。光纤接头如果松动，很容易导致信号传输异常甚至中断。将接头重新插拔，确保其紧密连接。

4、检查光纤线是否坏掉，可以使用OTDR进行检测。以下是关于如何使用OTDR检查光纤线是否坏掉的详细说明：OTDR的基本原理：OTDR利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射来工作。它可以测量光纤的长度、传输衰减、接头衰减以及进行故障定位。

5、光纤线总坏最简单的三个处理办法：检查接口松动、避免过度弯折、更换高质量线材。 检查接口松动 光纤线损坏最常见的原因是接口未插紧。拔下两端接口，用酒精棉片清洁金属接头后重新插紧，听到咔嗒声表示到位。路由器/光猫端接口尤其容易因震动松动，建议用扎带固定线材减少拉扯。

关于横河OTDR光纤故障定位测试方法和横河AQ7275测几十米光纤总损耗大的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
