• 1、...光频域反射仪的硅基光电子波导损耗快速测量方法
• 2、光引科技产品有哪些
• 3、光谱共焦半导体领域测量——凸块测高、测晶圆TTV、翘曲
• 4、硅光子芯片的测试和封装:综合指南

...光频域反射仪的硅基光电子波导损耗快速测量方法

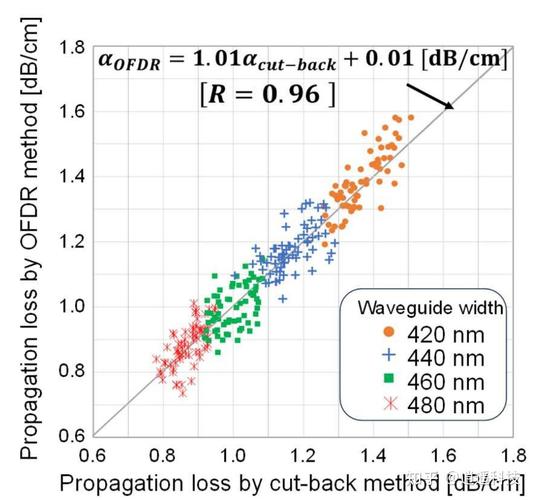

1、OFDR方法为硅基光电子芯片制造提供了高效、精准的损耗监测手段，尤其适用于300毫米晶圆的大规模生产。其非破坏性、快速测量和空间节约特性，使其成为制程控制监测的理想选择，有望推动硅光电子技术的产业化进程。

2、方法：通过回波损耗曲线峰值定位首尾耦合位置，计算两者距离。

3、背向散射法 背向散射法是通过测试光纤中反向瑞利散射光信号来获得指定点损耗的方法。OTDR（光时域反射）和OFDR（光频域反射）技术都可获得时域分布曲线，实现回损和插损的测量。RL测量：指定被测件DUT前一点的光功率作为测量RL的入射光功率，进而获得RL值。

4、常用的插损、回损测量方法包括使用插回损仪和背向散射法。插回损仪通过多次插拔操作进行测量，而背向散射法则是通过测试光纤中反向瑞利散射光信号来获得指定点的损耗。该方法包括OTDR（光时域反射）和OFDR（光频域反射）技术，能获得时域分布曲线，实现回损、插损的测量。

光引科技产品有哪些

1、光引科技的产品主要包括芯片光谱仪、光谱仪模组、微型化光谱传感解决方案，以及面向多领域的应用产品形态，核心优势为高集成度、低成本、高性能。核心硬件产品芯片光谱仪基于硅基集成光电芯片技术，通过光学芯片内精密光谱调制实现超高分辨率（最高达0.01nm）、超宽谱覆盖（600-2500nm波长）及高精度性能。

2、徐州光引科技的产品表现出色，具有显著的技术创新和市场竞争力。技术创新层面徐州光引科技自主研发的“芯片级微型光谱仪”实现了革命性的微型化突破。该产品通过将两颗2mm×2mm的芯片组成传感模组，辅以电路装配，构建出覆盖约800纳米波长范围的微型光谱仪。

3、截至2026年5月，国内高端光刻胶技术在多个细分领域取得关键突破，部分产品打破海外技术垄断，实现稳定量产并达到国际一流水平。 BCB光刻胶技术突破 北京光引聚合科技有限公司攻克光刻胶领域“卡脖子”问题，掌握树脂与光敏剂合成、规模化生产一致性等核心技术。

4、成本控制突破北京光引聚合科技有限公司通过原材料本地化、优化工艺、吨级量产降低单位能耗等举措，将成本直降50%以上，性价比优势全面对标国际同业。 企业布局与产品验证突破 鼎龙股份潜江二期年产300吨KrF/ArF高端晶圆光刻胶量产线即将试运行，一期30吨产线具备批量化生产及供货能力。

5、中山市迪欣化工有限公司：有光引发剂TPO-L产品，纯度99%，工业级用途。 荆州市尹杰化工有限公司：主营光引发剂37光引发剂ITX、光引发剂MBZ、光引发剂819等多种光引发剂。 湖北海汇化工科技有限公司：拥有年产1000吨光引发剂DETX项目。

6、徐州光引科技最厉害的三个部门可能包括研发部门、电子技术部门及通信技术部门。研发部门：徐州光引科技在光谱仪研发领域有着显著的成就和创新。作为科技公司，研发部门通常是推动技术创新和产品升级的核心力量。徐州光引科技能够不断推出具有竞争力的光谱仪产品，离不开其研发部门的持续努力和贡献。

光谱共焦半导体领域测量——凸块测高、测晶圆TTV、翘曲

光谱共焦位移传感器在半导体领域可实现凸块测高、晶圆TTV（总厚度偏差）及翘曲测量，其核心优势在于高精度、非接触式检测，具体应用与技术特点如下：核心测量功能凸块测高通过光谱共焦原理，可精确测量半导体封装中凸块（Bump）的高度及三维形貌，检测精度达0.1μm，适用于5D图像测量需求。

沉积与刻蚀控制：优化薄膜沉积温度（如多晶硅沉积温度提高至600℃以上减少张应力），并控制刻蚀速率防止应力集中。减薄工艺改进：采用多阶段机械研磨（CMP）与化学蚀刻结合的方法降低背面应力梯度。例如，三次减薄操作（每次50μm）可使翘曲度降低30%。

其二，UltraShape S系列搭载宏观形貌模块，融合光谱共焦 + 红外干涉技术，相当于光学非接触一体化台阶测厚设备，可检测各类封装晶圆TTV厚度变化、翘曲度 Warp/Bow，透明、金属厚层等各类晶圆均可适配。

功能：具备超高的测量精度和测量重复性，在半导体晶圆制造过程中，能够测量样品表面的2D形状或翘曲，如因多层沉积层结构中层间不匹配所产生的翘曲或形状变化，或者类似透镜在内的结构高度和曲率半径。

硅光子芯片的测试和封装:综合指南

封装：测试完成后，硅光子芯片将被封装以提供环保，促进光纤耦合，并确保在预期应用中可靠运行。常见的封装方法包括使用无源对准技术或有源对准机制将芯片与光纤阵列尾纤耦合，以实现高精度应用。结论 测试和封装是硅光子芯片开发和部署的关键步骤。

测试和封装策略是硅基光电子芯片研发和部署中的关键环节。了解电气和光学接口技术、可测试性设计原则以及自动光学探测机台的功能，有助于高效地鉴定和验证集成光子器件的性能。遵循概述的程序和注意事项，用户可以为硅基光电子芯片开发工作建立稳固的测试框架。

此外，硅光芯片封装还面临着一些挑战。首先，硅基材料与传统光子材料的热膨胀系数差异较大，这可能导致封装后的芯片在温度变化时产生应力，从而影响其性能。其次，硅光芯片的光学特性对封装材料的光学性能有较高要求，以确保光信号的有效传输。

Intel的硅光芯片技术主要聚焦于两个方向：片上/die间高速互联的PHY与模块/背板间高速互联的光电收发设备。

重大突破：工具与实验室建设：重庆联合微电子中心发布国内首个自主开发的180纳米成套硅光工艺设计工具（PDK），并建成首个硅光芯片全流程封装测试实验室。技术自主性：180纳米工艺具备完全自主知识产权，形成综合功能的新型大规模光电集成芯片，PDK器件水平达国际先进。
