加拿大OTDR长距离光缆测试方法

各位老铁们，大家好，今天由我来为大家分享加拿大OTDR长距离光缆测试方法，以及ofdr测量光纤长度的相关问题知识，希望对大家有所帮助。如果可以帮助到大家，还望关注收藏下本站，您的支持是我们最大的动力，谢谢大家了哈，下面我们开始吧！

• 1、光时域反射仪(OTDR)3种常规测试方式
• 2、otdr光纤测试具体该怎么做啊?
• 3、OTDR测试原理及注意事项
• 4、长途光缆绝缘测试方法
• 5、如何用otdr测试光纤长度

光时域反射仪(OTDR)3种常规测试方式

使用发射与接收光缆的环回测试 测试特点：此方式同样能够测试被测光缆的整条链路以及所有的连接点，且采用环回测量方法。设备需求：仅需一台OTDR用于双向OTDR测量，提高了测试效率。

探测方法很多，常用的方法有光时域反射仪（OTDR）测试法、电压测试法、电容测试法、音频测试法、线路监控系统测试法。

定义：盲区是OTDR所能测到最短距离和最接近距离的限制。类型：分为衰减盲区和事件盲区，分别对应不同的恢复电平范围。影响因素：包括入射光的脉冲宽度、反射光的脉冲宽度、入射光的脉冲后端形状等。消除方法：通过加尾纤来延长测试距离，通常建议长度超过2KM。

启动测试：按下测试按钮，OTDR将发射短脉冲激光并记录反射信号。分析结果：断点：在光纤衰减曲线图上，断点处会形成一个明显的尖峰，通过该尖峰可以精确找到故障位置。终点：光缆终点处，信号反射会逐渐减弱，直至无法检测到，这一点即为光纤的终点。

otdr光纤测试具体该怎么做啊?

把测试波长：设置到850这个窗口（前提是你要有这个工作波长）。2测试范围：设置到0—10km，测试范围=实际测试距离*5 3脉宽：根据测量距离越远设置的值越大，这个原则。一般新款OTDR的衰减盲区几米，事件盲区十几米，这个盲区大概意思讲，从起始点开始有几米光纤，不可测，这段距离就叫做盲区。

操作步骤 断开光猫与光纤的连接，清洁FC/SC接头。 OTDR设置：脉宽100ns（短距离）、波长1310nm/1550nm（匹配光猫波长）。 测试后对比运营商提供的链路参考数据，重点关注事件点位置与损耗值。

准备工作与连接确保设备电量充足，清洁光纤连接器端面。根据光纤类型（单模/多模）选择合适的接口，将OTDR的测试端口通过适配器与待测光纤可靠连接。 参数设置开机后需进行关键参数设置：波长选择：单模光纤常用1310nm或1550nm，多模光纤常用850nm或1300nm。

OTDR测试有台阶，怎样分析台阶处损耗多大，具体方法。第一个图片为原始图片，可以看到明显的一个大台阶。第二张图是放大的图，可以看出台阶的损耗20dB，超出规范很多。

OTDR测试光缆断点的方法如下： 基本原理：OTDR（光时域反射仪）通过发射光脉冲到光纤内部，并接收这些光脉冲在光纤中传输过程中产生的后向散射光或反射光，以此来分析光纤的状态。当光脉冲遇到光纤中的断点、弯曲、接头或其他结构缺陷时，会产生强烈的反射光，这些反射光会被OTDR接收并分析。

OTDR测试光缆断点的方法如下：发射光脉冲：OTDR通过发射短的光脉冲到光纤内进行测试。接收反射信息：在OTDR端口接收这些光脉冲在光纤内传输过程中产生的反射信息。识别断点：当光脉冲遇到光纤中的断点或异常点时，反射会异常强烈。OTDR通过分析这些反射信号的位置和强度，可以确定断点的位置和可能的损耗情况。

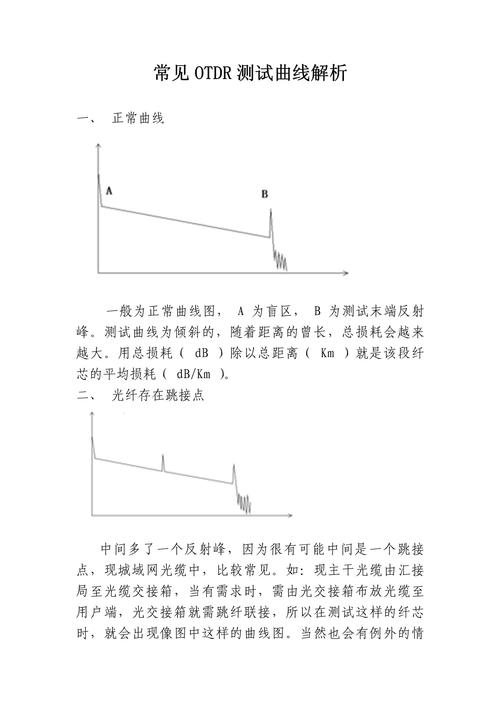

OTDR测试原理及注意事项

1、OTDR测试注意事项： 精确设置测量参数：包括测量距离、脉冲宽度等，需要兼顾测量精度和最大测量距离。脉冲宽度越窄，测量精度越高，但可能导致盲区增大。 选择合适的折射率：折射率的准确选择对长距离测量尤为重要，推荐使用出厂校准值或分段设置以减少误差。

2、OTDR利用背向散射原理（瑞利散射，是损耗测量的金钥匙），识别反射事件（大反射幅度，由背向散射电平决定，是断点或严重缺陷的标志）。非反射事件，如微弯和接头损耗，则表现为曲线的台阶，指示潜在问题。至于光纤末端，菲涅耳反射或破裂末端，会影响测量的精确性，需特别关注。

3、OTDR无法直接检测光猫，但可通过测试光纤链路间接判断光猫连接状态。检测原理 OTDR通过发射光脉冲并分析反射信号测量光纤衰减、断点及长度，属于物理层测试设备。 光猫属于网络终端设备，需通过光功率计或网管系统检测其工作状态。

长途光缆绝缘测试方法

1、数量进行核对、清点、外观检查和光电主要特性的测量。光缆在敷设之前，必须进行单盘检验和配盘工作。光缆单盘检验的内容：单盘数据的收集（盘面数据记入工程竣工资料）。光缆长度的复测（注意纤长与缆长的区别）。光缆单盘损耗测量（三种方法的取定）。光缆护层的绝缘检查。其它器材的检查。

2、由于盲区影响往往更频繁地发生在 OTDR 附近，因此从相反的方向再次测量将允许对第一次测量中包含/隐藏在盲区中的光缆部分进行准确的评估。适用于长距离测试：长途光缆线路需要具有更高动态范围的强大 OTDR。使用双向光纤测试是在这些非常长的距离上提高测试完整性的一个很好的方法。

3、日本：JIS C6820涵盖了光学纤维的测试方法，包括衰减测量和温度影响评估。不同场景下的衰减标准 家庭宽带：理想衰减范围在-20dBm至-25dBm，此范围可支持200M以上带宽；容忍阈值为-28dBm，超过该值速度可能降至50M。

4、年，美国贝尔研究所在亚特兰大建成第一条光纤通信实验系统，采用了西方电气公司制造的含有144根光纤的光缆。1980年，由多模光纤制成的商用光缆开始在市内局间中继线和少数长途线路上采用。单模光纤制成的商用光缆于1983年开始在长途线路上采用。

5、光缆线路维护测试的主要内容有光纤的衰减测试、光纤后向散射曲线测试；光缆接地装置的接地电阻测试、金属护套对地绝缘测试；光缆故障点的测定等项目。

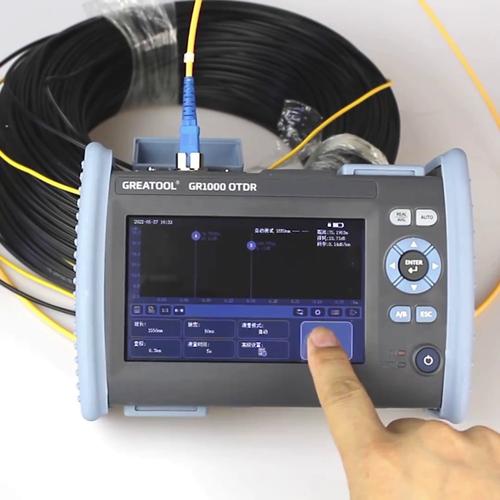

如何用otdr测试光纤长度

1、把光纤接到OTDR上，估算出光纤实际长度并在设备上设置好，开始测试，根据波形再选择尺度能看出长度，注意的是，用OTDR测试光纤需要断开和设备光口连接，方式干扰和烧坏光模块。

2、测试范围：设置到0—10km，测试范围=实际测试距离*5 3脉宽：根据测量距离越远设置的值越大，这个原则。一般新款OTDR的衰减盲区几米，事件盲区十几米，这个盲区大概意思讲，从起始点开始有几米光纤，不可测，这段距离就叫做盲区。所以不用加一段1000m的辅助测试光纤。

3、例如，如果光纤长度约为3公里，那么量程可以选择为光纤长度的5-2倍，即5千米的量程。测试时间：测试时间可以设置为15秒，以确保获得足够的测试数据。光纤端面清洁：在测试前，务必确保光纤端面干净，可以使用酒精棉球进行清洁，以避免因端面污染而导致的测试误差。

4、光纤OTDR测试仪使用需要经过参数设置、测量执行和结果分析三个核心环节，关键是正确设置波长、脉冲宽度和距离范围等参数来获取准确的光纤特性曲线。 准备工作与连接确保设备电量充足，清洁光纤连接器端面。根据光纤类型（单模/多模）选择合适的接口，将OTDR的测试端口通过适配器与待测光纤可靠连接。

5、光纤缺陷：如气泡、杂质等引起的散射或反射。二次反射余波：由光纤内部或外部结构引起的多次反射。输出端Fresnel反射：表示光纤末端的反射。盲区分析：定义：盲区是OTDR所能测到最短距离和最接近距离的限制。类型：分为衰减盲区和事件盲区，分别对应不同的恢复电平范围。

6、解决方案：为了弥补这一缺陷，可以在OTDR的发射位置（前端）以及被测光纤的接收位置（远端）上各加上一段光缆，以便更全面地测试整个链路。使用发射与接收光缆的验收测试 测试特点：此方式通过加上发射与接收光缆，能够测试被测光缆的整条链路以及所有的连接点。

关于加拿大OTDR长距离光缆测试方法，ofdr测量光纤长度的介绍到此结束，希望对大家有所帮助。
