安捷伦矢量网络分析仪毫米波器件测试方法

大家好，关于安捷伦矢量网络分析仪毫米波器件测试方法很多朋友都还不太明白，不过没关系，因为今天小编就来为大家分享关于安捷伦波长计官网的知识点，相信应该可以解决大家的一些困惑和问题，如果碰巧可以解决您的问题，还望关注下本站哦，希望对各位有所帮助！

• 1、安捷伦矢量网络分析仪ecal校准具体操作步骤是什么
• 2、如何进行毫米波网络分析?
• 3、使用矢量网络分析仪测量器件时,需要注意哪些事项
• 4、lcr怎么测的损耗角正切

安捷伦矢量网络分析仪ecal校准具体操作步骤是什么

1、PNA在所选定的测量设置下自动保持尽可能快的扫描时间。4按照矢量网络分析仪引导步骤进行SOLT双端口校准。5校准结束后会出现求助对话框 允许退出校准驱动程序或继续储存选择项 No.Finshnow.退出校准驱动程序。Yes允许选择储存选择项。

2、步骤：将矢量网络分析仪的两个端口（Port1和Port2）通过直通校准件连接起来。

3、步骤：使用两个电气性能相同但极性不同的转接器（A和B）。

4、校准矢量网络分析仪需要使用校准件，这是确保测量准确性的关键步骤。电子校准件因其便捷性而广受欢迎，只需一步即可完成校准过程，大大简化了操作流程。若不具备电子校准件，传统的机械校准件仍然是不错的选择，包括短路、开路、负载和直通校准件。

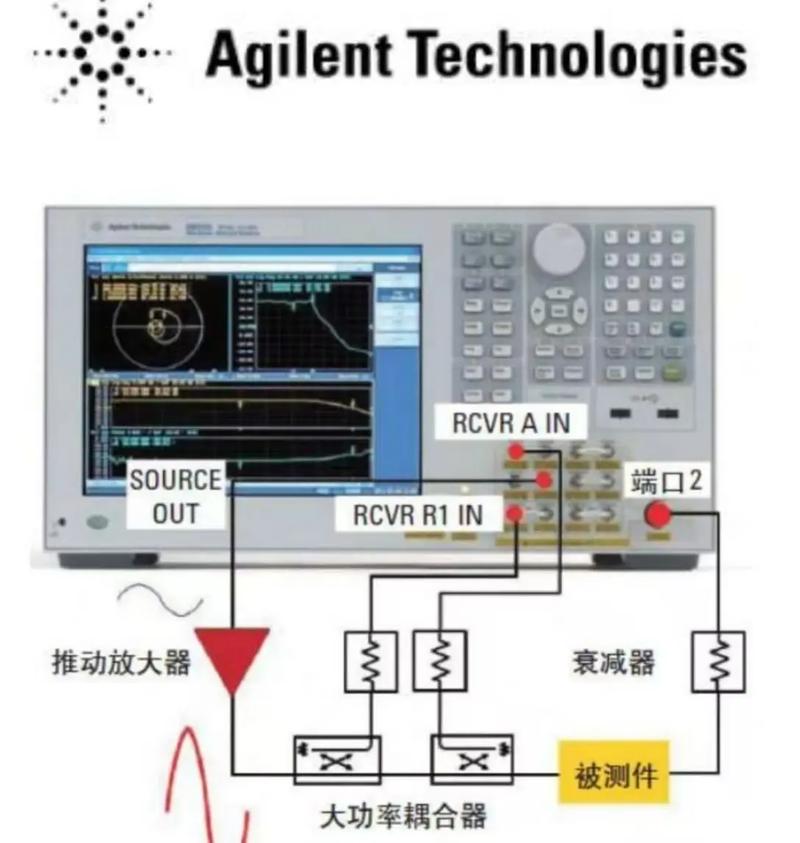

如何进行毫米波网络分析?

首先，需要明确毫米波网络分析的具体需求与目标。这包括确定要测试的毫米波频段、所需的测试精度、测试环境以及被测器件（DUT）的特性等。选择合适的测试设备 矢量网络分析仪（VNA）：选择具有足够频率范围和高精度的矢量网络分析仪，以覆盖所需的毫米波频段。

时域分析优化：学习《使用网络分析仪进行时域分析》，掌握通过傅里叶变换分析信号传输路径的方法。毫米波测量技巧：参考《5大技巧改善毫米波网络分析》，解决高频段测量中的相位噪声、路径损耗等问题。通过规范校准和规格设定，可确保网络分析仪在S参数测量、阻抗分析、增益/损耗测试等场景中提供高精度结果。

毫米波设备的主要应用领域 通信领域：5G与未来网络的核心超高速率传输：毫米波可提供数千兆比特每秒的传输速率，是4G网络的数十倍，支持虚拟现实、8K视频等大流量应用。基站与终端设备：毫米波基站通过高频段实现密集覆盖，终端设备（如手机、路由器）利用其大带宽特性提升用户体验。

尤其在5G通信、WiGig和自动驾驶汽车雷达等领域。毫米波技术对连接速度、时延和分辨率提出了更高要求，网络分析仪在毫米波频率测试中发挥关键作用。电子书和白皮书提供了详细指南，介绍如何选择和使用合适的信号分析设备进行毫米波频率测试，以及如何验证和改进毫米波网络分析仪的性能。

智能家居：无感交互与健康管理手势控制：通过识别手势运动轨迹，实现灯光开关、空调温度调节等操作，避免触碰式交互的卫生隐患。睡眠监测：无需穿戴设备，通过分析呼吸频率、体动幅度等数据，生成睡眠质量报告，并在呼吸暂停等异常时发出预警。

使用矢量网络分析仪测量器件时,需要注意哪些事项

1、在使用矢量网络分析仪进行测量时，以下几点需特别注意： 确保正确连接器件：在连接电缆连接器、阻抗转换器、驻波电桥和匹配负载时，要注意区分75Ω和50Ω两种特性阻抗。错误连接可能导致电路不连续，无法进行测试，甚至可能损坏设备。

2、各器件连接时，应注意连接转动时的方法，只允许转动活动螺母保证插针与插孔作直线移动。否则插针和插孔会发生螺旋运动而加快磨损，以及很可能使内部插针插空松动而无法正常使用。d）电缆连接头装好后，应仔细检查插针是否位于正中，必要时应设法校正，使其对中，避免损坏待连接的连接器插孔。

3、使用矢量网络分析仪的注意事项 定标与校准：在使用矢量网络分析仪之前，必须进行定标和校准，以确保测量结果的准确性。定标是指使用已知电路或系统对仪器进行标定，校准则是通过一系列标准测试来验证仪器的性能。选择合适的测试配件：矢量网络分析仪可以配备各种测试配件，如扩频模块、衰减器、校准套件等。

4、前期准备：安全与稳定性先行 操作前需确保电源线和地线正确连接，启动后不可随意断电；使用中佩戴防静电手镯，避免接触仪器接头内芯。工作台需无较大振动，射频电缆使用时力度适中，保持自然弧度。高频接触部件（如校准件）用后加盖保存，调试无源器件时需佩戴干净手套。

5、操作VNA矢量网络分析仪的核心在于规范化的准备流程与精确的参数校准，任何操作疏漏均可能影响测试精度。 前期准备 安全防护：操作前佩戴防静电手镯，避免直接接触仪器接头内芯，防止静电损伤设备。 环境要求：确保工作台无强烈震动，使用射频电缆时保持自然弧度，避免弯折施力过猛。

lcr怎么测的损耗角正切

1、目前主流的LCR损耗角正切测试方法分为通用仪器测试法和定制化测试方案，核心是通过测量元件的阻抗参数推导损耗值。

2、该方法直接关联电感的感抗与电阻损耗，适用于评估电感在实际工作条件下的性能。例如，高频电感需通过低$r_{esr}$实现高Q值，以减少信号衰减。 使用LCR电桥测量电容Q值电容Q值与损耗角正切值$D$互为倒数，即$Q = frac{1}{D}$。D值反映电容的能量损耗程度，Q值越高则损耗越低。

3、计算公式：D = 漏电流 / 充电电流。意义：它反映了电容材料的损耗特性，数值越大表示电容的损耗越严重。损耗值正切角是衡量电容性能优劣的重要指标之一。应用：通过测量损耗值正切角，可以深入了解电容的质量特性，有助于工程师和科研人员评估电子元件的性能。

4、电容损耗程度主要通过测量其介质损耗因数（tanδ，损耗角正切值）来量化判定，工业与实验室场景常用电桥法、谐振法两种标准测量方法。

5、LCR测试仪是一种常用的电子测量仪器，用于测量电容和电感的参数。在使用LCR测试仪时，屏幕上的D通常代表损耗值正切角，而Q则表示品质因数。这两个参数对于评估电容或电感的质量至关重要。损耗值正切角（D）是指在对电容施加电压时，除了纯电容充放电电流外，还存在一种漏电流。这种漏电流由于电阻的存在而被消耗成了热能。

文章分享结束，安捷伦矢量网络分析仪毫米波器件测试方法和安捷伦波长计官网的答案你都知道了吗？欢迎再次光临本站哦！
