是德矢量网络分析仪M9803A维修

各位老铁们好，相信很多人对是德矢量网络分析仪M9803A维修都不是特别的了解，因此呢，今天就来为大家分享下关于是德矢量网络分析仪M9803A维修以及是德矢量网络分析仪操作手册的问题知识，还望可以帮助大家，解决大家的一些困惑，下面一起来看看吧！

• 1、网络分析仪的match按键具体实现哪些功能
• 2、运放输入阻抗如何测量
• 3、矢量网络分析仪具体是如何校准?
• 4、网络分析仪校准

网络分析仪的match按键具体实现哪些功能

网络分析仪的Match（匹配）功能，核心围绕射频、微波系统的阻抗匹配展开，主要用于优化信号传输、提升测量精度、排查系统故障和优化电路设计。 负载匹配调整 射频和微波系统中，负载与传输线的阻抗匹配直接决定信号传输效率，Match功能可以精准调整负载阻抗与传输线特性阻抗一致，减少信号反射，避免功率损耗。

Match功能可以调整系统阻抗，让发射端和负载实现良好匹配，减少反射信号，提升信号传输的效率和稳定性。 校准测量数据准确性网络分析仪自身的测试端口和设备存在固有阻抗差异，会影响测量结果的可靠性。Match功能可以校准这类偏差，确保后续的测试数据准确可信。

按下prest键初始化仪器，选择OK确认。设置起始频率（start）：例如0.5 GHz或2 GHz；终止频率（stop）：例如5 GHz、3 GHz、6 GHz或5 GHz。进入sweep setup，设置扫描点数（points）：可选201x401x1或901x1，点数越多测量精度越高但耗时越长。

避免施加过高电压：不要向网络分析仪施加超过10V的直流电压。控制输入信号强度：输入信号强度应控制在20dBm以内，超过时需加装衰减器。确保仪器接地：使用前务必确保仪器已接地，以保证安全。检查连接牢固性：确保所有线缆和接头连接牢固，特别是在射频和微波频段。

矢量网络分析仪在射频设计中应用广泛，简称为网分。本期以Agilent E5071C仪器为例，介绍其使用方法，涵盖测试流程和操作步骤，但不会深入探讨所有功能。 本期介绍基于VC5755-31的5G频段使用，使用座子口线和FEM进行匹配网络调试。端口1接铜管S11，天线座子用扣线S22，校准图示以此为例。

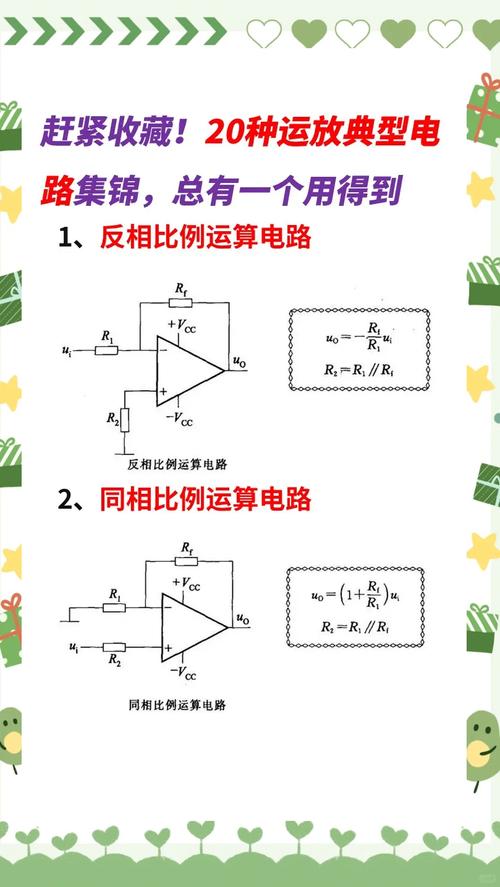

运放输入阻抗如何测量

1、运放输入阻抗的测量需根据运放类型、输入结构选择适配方法，常用直接法、间接法两类，核心是规避测试电路对运放自身参数的干扰，高输入阻抗运放需采用间接法测试 测试前置准备 确认被测运放属性：电压反馈型运放输入阻抗多在TΩ~MΩ级，电流反馈型运放通常为kΩ~MΩ级，测试方案需匹配阻抗量级。

2、差模输入阻抗测试流程（一） 直流差模输入阻抗测试 电路搭建：在运放输入端串联标准电阻R_s（取值需满足R_s 被测Z_id，一般选取1MΩ~10GΩ，匹配运放输入阻抗量级），接入直流输入电压V_in。

3、而在进行实验时，可以通过以下步骤测量输入阻抗和输出阻抗。首先，设置输入参考电压，选择合适的分压电阻，测量分压输出的电压值，根据输入参考电压与分压输出电压的比值，可以计算出输入电阻。其次，测量输出端在开关断开与闭合时的电压值，通过计算两者之间的比值，可以得出输出阻抗的具体数值。

矢量网络分析仪具体是如何校准?

应用本校准方法对标量混频器校准，实行双端口校准：一端在DUT的输入频率上，另一端在其输出频率上（如果DUT是线性器件，则校准只用输入频率范围），可利用机械的校准工具箱，接功率计探头到PNA的端口1，在输入和输出频率的每一步骤上对功率探头的输入匹配和PNA的源功率进行测量。

矢量网络分析仪需要做校准的原因是为了消除测试过程中的误差。

矢量网络分析仪的SOLT校准方式是一种高精度且便捷的校准方法，主要通过短路、开路、负载和直通四类标准器件来消除系统误差。以下是关于SOLT校准的详细解 SOLT校准的基本原理： SOLT校准通过测量短路、开路、负载和直通四种标准器件在不同条件下的响应，计算出校准器件与标准件之间的传输矩阵。

总结矢量网络分析仪校准是确保测量准确性的基石，其方法选择需权衡精度、效率与成本。

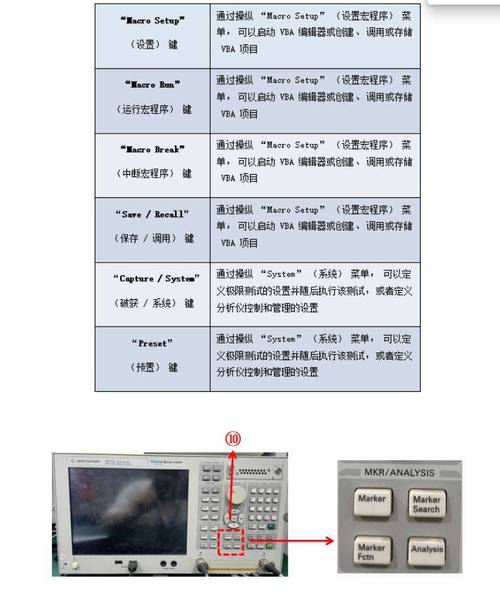

网络分析仪校准

1、网络分析仪需要校准。网络分析仪在测试过程中会存在多种误差，这些误差会对测试结果的准确性产生显著影响，而校准是减小这些误差、保证测试结果可靠性的关键步骤。具体来说，网络分析仪测试过程中的误差主要分为三类：系统误差：这是由网络分析仪本身的硬件特性、测试端口连接方式等因素引起的固有误差。

2、总结矢量网络分析仪校准是确保测量准确性的基石，其方法选择需权衡精度、效率与成本。

3、矢量网络分析仪需要做校准的原因是为了消除测试过程中的误差。

4、网络分析仪校准的目的是消除测试的系统误差，确保测试结果的准确性。校准过程涉及对标准件的测试，以获取系统误差项的具体数值，并通过计算对被测件（DUT）的测试结果进行修正，从而得到被测件的真实值。

好了，本文到此结束，如果可以帮助到大家，还望关注本站哦！
