泰克数字示波器MSO44校准

大家好，今天给各位分享泰克数字示波器MSO44校准的一些知识，其中也会对泰克mso2024示波器使用方法进行解释，文章篇幅可能偏长，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在就马上开始吧！

• 1、求示波器的校准具体步骤
• 2、泰克的示波器,哪一款最好用呢
• 3、泰克示波器使用过程中需要注意哪些问题?
• 4、泰克MSO2014数字荧光示波器使用说明书:[6]
• 5、示波器自检的步骤是怎样的?

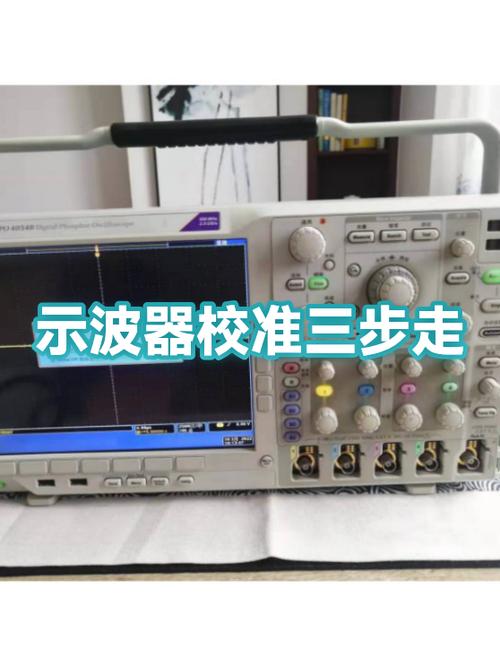

求示波器的校准具体步骤

打开示波器，如图，找到MENU，点击进入，找到电压倍数，如图为x10档（档位可以自己选择，与探头一致即可）。将示波器的探头档位调至X10档，如图。找到校准接口，如上图，将地线夹在地上，探笔处于5V接口上，如图。按下autoset键，如图。出现5V矩形波，如上图。

垂直校准：将信号源输出连接到示波器输入，调整垂直放大系数，使示波器显示正确的峰值电压。调整基准位置，使示波器显示正确的直流偏移量。水平校准：调整时间基准，使示波器显示正确的时间间隔。调整扫描速率，使示波器显示正确的信号周期。

将通道耦合方式切换为DC耦合。 准备校准标准设备：使用上升时间≤示波器额定上升时间1/5的脉冲信号发生器，优先选择溯源至国家计量院的标准源；搭配匹配特性阻抗的同轴电缆（50Ω或75Ω，需与示波器输入阻抗一致）；使用高精度数字万用表确认信号源输出电压正常。

硬件调节方法 探头补偿调节将探头连接示波器的补偿信号端口，用小螺丝刀旋转探头上的补偿电容孔，观察屏幕方波至上下沿垂直且顶部底部水平为止。建议每次更换测量环境时重新补偿。 垂直位置旋钮校准找到前面板右侧的Vertical Position旋钮（通常标有双向箭头图标），顺时针/逆时针旋转可上下移动波形。

基础准备1 开机预热接通电源后等待3-5分钟，让示波器完成自检与电路稳定，此时屏幕显示可能轻微抖动属于正常现象。预热不足可能导致后续调零结果漂移。2 探头补偿将探头连接对应通道（如CH1），再将探头的尖端与接地夹同时接触示波器右侧的方波校准信号输出口（通常标注为Probe Comp或1kHz）。

泰克的示波器,哪一款最好用呢

1、泰克示波器没有绝对“最好用”的一款，不同型号各有优势，适合不同应用场景，以下是一些推荐及适用场景分析：追求精准可靠与易用性，选3系列MDO混合域示波器该型号标配1GHz频谱分析仪，可同时进行模拟、数字和射频信号分析，适合需要混合信号测试的场景。

2、泰克最高带宽示波器型号为DPO70000SX，带宽范围70GHz，是目前业界顶尖性能的示波器。

3、泰克示波器中带宽最高的型号是DPO70000SX系列，其带宽范围为13GHz - 70GHz。

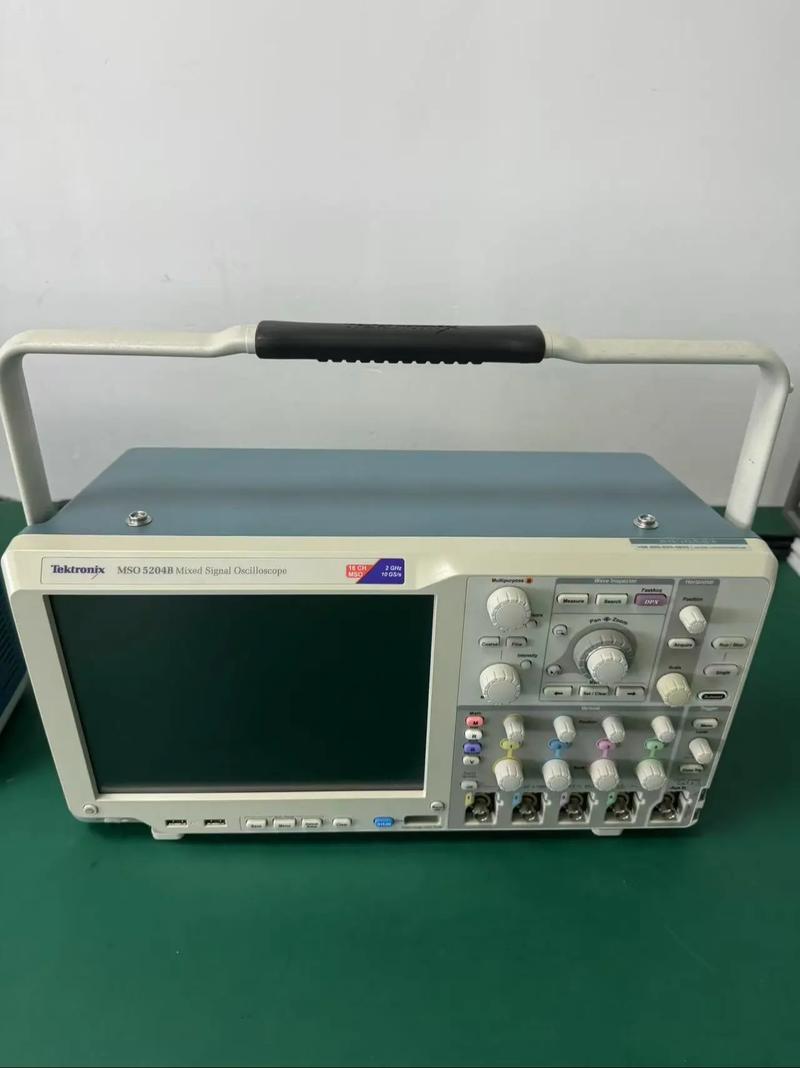

泰克示波器使用过程中需要注意哪些问题?

泰克示波器使用过程中需注意以下问题： 避免频繁开关机示波器作为热电子仪器，频繁开关机会加速内部元件老化，缩短设备寿命。建议保持长时间稳定运行，若需短暂停用，可启用待机模式而非完全关机。图：示波器操作界面与连接示例 抗干扰措施 外壳接地：若波形出现不规则抖动或杂波，需检查示波器外壳是否可靠接地。

示波器信号调节过程中注意事项如下：探头使用时注意避免拉、拽及折弯，避免撞击/掉落等。示波器探头接入时，宜缓慢均匀用力，避免损坏接插端口；定期检测和保养。每个月，对示波器至少进行一次半小时的加电热机，对泰克示波器做SPC操作。

接地可靠性：示波器机壳上的黑色鳄鱼夹必须与被测设备共地，否则可能引入干扰或造成测量基准漂移。 FFT频谱分析八步法1 参数设定组：通过数学菜单激活FFT后，首要选择被测信号通道（建议优先使用高采样率通道）。

确保探头的电阻与主机接口电阻相匹配，以保证测量精度。若需测量高电压，应使用高压探头。开机与自检：将示波器的电源探头和主机电源线正确连接至主机，并开启电源。示波器屏幕将显示空载波形。将一组探头接到示波器的自检端子，此时示波器应输出方波。

建议每年校准一次，或在使用环境恶劣（如高温、高湿、强振动）时缩短周期。

泰克MSO2014数字荧光示波器使用说明书:[6]

1、产品概述MSO2014是泰克公司推出的混合信号示波器，具备4通道模拟信号与16通道数字信号同步分析能力，支持100MHz带宽及1GS/s采样率，适用于嵌入式系统、电源设计及信号完整性分析等场景。基本操作流程开机与自检：连接电源后按下前面板“POWER”键，设备自动完成自检并显示启动画面。

2、产品使用方法基础操作流程开机后需完成自检程序，确认设备状态正常。

3、数字荧光技术：通过色温显示信号出现概率，直观区分偶发故障与稳定信号。

4、《DPO4032数字荧光示波器使用说明书》主要涵盖产品使用方法及常见故障解决方案。

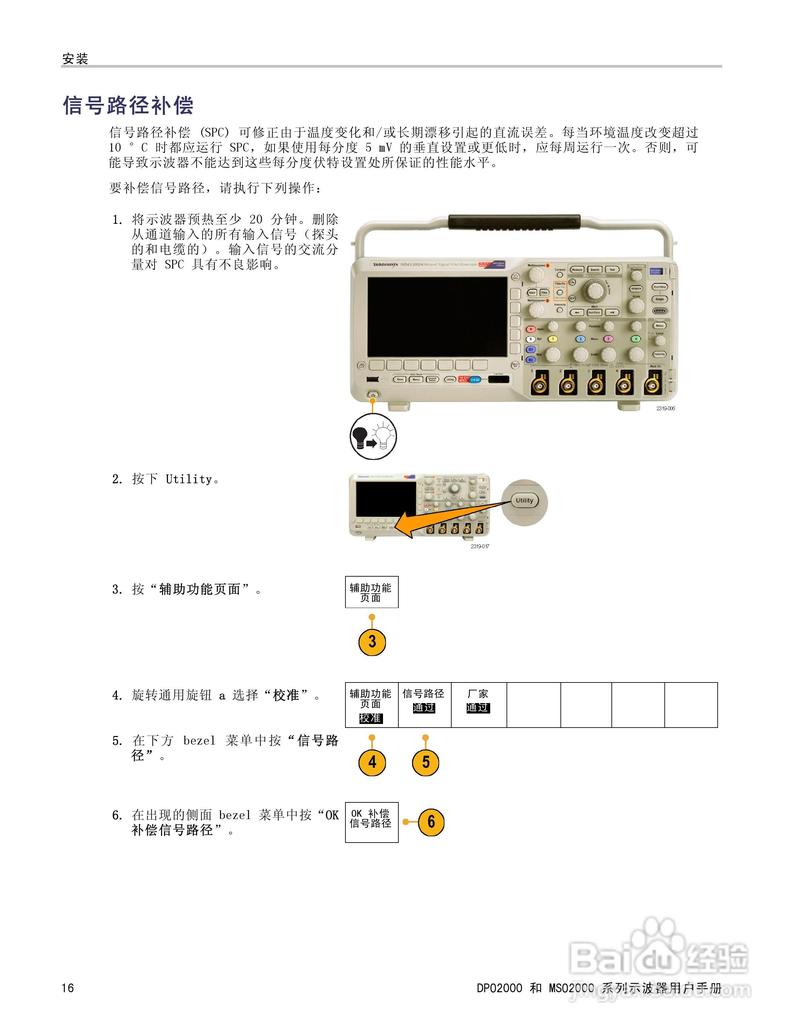

示波器自检的步骤是怎样的?

1、第一步：卸下示波器的所有探头、转换器以及信号连接 第二步：打开示波器，热机一刻钟左右。通常温差会影响示波器自校。第三步：选择主界面菜单进入Utilities，打开二级菜单。第四步；进入第三步的二级菜单点击“Instrument Calibration”或者类似名字的按钮。第五步：等待，SPC校准通过之后会显示“Pass”。查看示波器状态，选择运行Run SPC，等待约一刻钟完成。

2、示波器自检的步骤：第一步：卸下示波器的所有探头、转换器以及信号连接 第二步：打开示波器，热机一刻钟左右。通常温差会影响示波器自校。第三步：选择主界面菜单进入Utilities，打开二级菜单。第四步；进入第三步的二级菜单点击“InstrumentCalibration”或者类似名字的按钮。

3、0C示波器开机后的标准操作需按自检初始化、参数配置、信号采集、数据处理、关机收尾的顺序执行 等待设备自检完成 按下电源开关开机后，设备将加载系统固件，屏幕会显示品牌启动画面与自检进度条，自检全程约30至60秒，期间严禁强行断电。

4、示波器触发：设置合适的触发条件（如边沿触发）可更稳定地捕获波形。

5、屏幕显示检查 开机后调节亮度和对比度旋钮，若屏幕无显示或存在闪烁、模糊、颜色异常等情况，可能涉及显示电路或内部元件故障。 自检功能检查 根据说明书操作，启动示波器自带的自检程序。若自检过程中出现错误代码，可对照手册定位故障模块（如触发电路、ADC模块等）。

6、示波器使用步骤如下。首先是开机与自检，接通电源，打开示波器电源开关，等待仪器自检完成，确保各功能模块正常工作。接着进行探头连接与校准，将探头一端连接示波器通道接口，另一端接校准信号输出端，按示波器上的“探头补偿”按钮，调节探头微调旋钮，使显示波形达到最佳补偿状态。

好了，文章到此结束，希望可以帮助到大家。
